OAG-X Large guida fuori asse
La guida fuori asse è un accessorio di astroimaging molto efficace ed efficiente per telescopi a lunga focale che richiedono la massima precisione di guida.

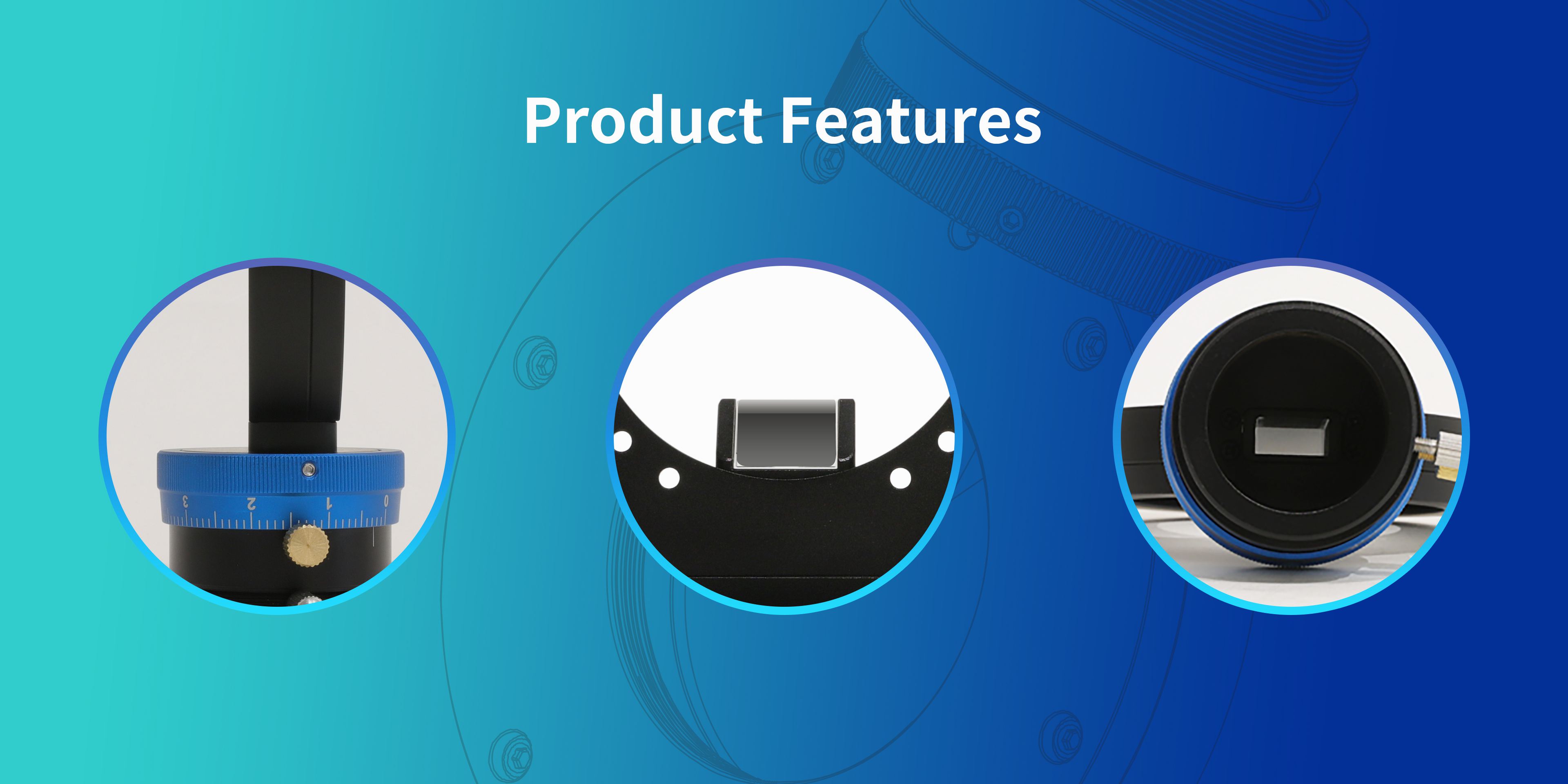

Caratteristiche del prodotto
Design leggero
Struttura elegante con spessore moderato di soli 17,5mm
Prisma più grande
OAG-X Guida fuori asse ToupTek Astro supporta montaggio, messa a fuoco o guida precisa in una configurazione di astrofotografia affidabile.
Supporto doppia camera
Collega contemporaneamente camera principale e camera guida senza telescopio guida aggiuntivo
Ampia compatibilità
Compatibile con tutte le camere ToupTek ATR e con i principali marchi

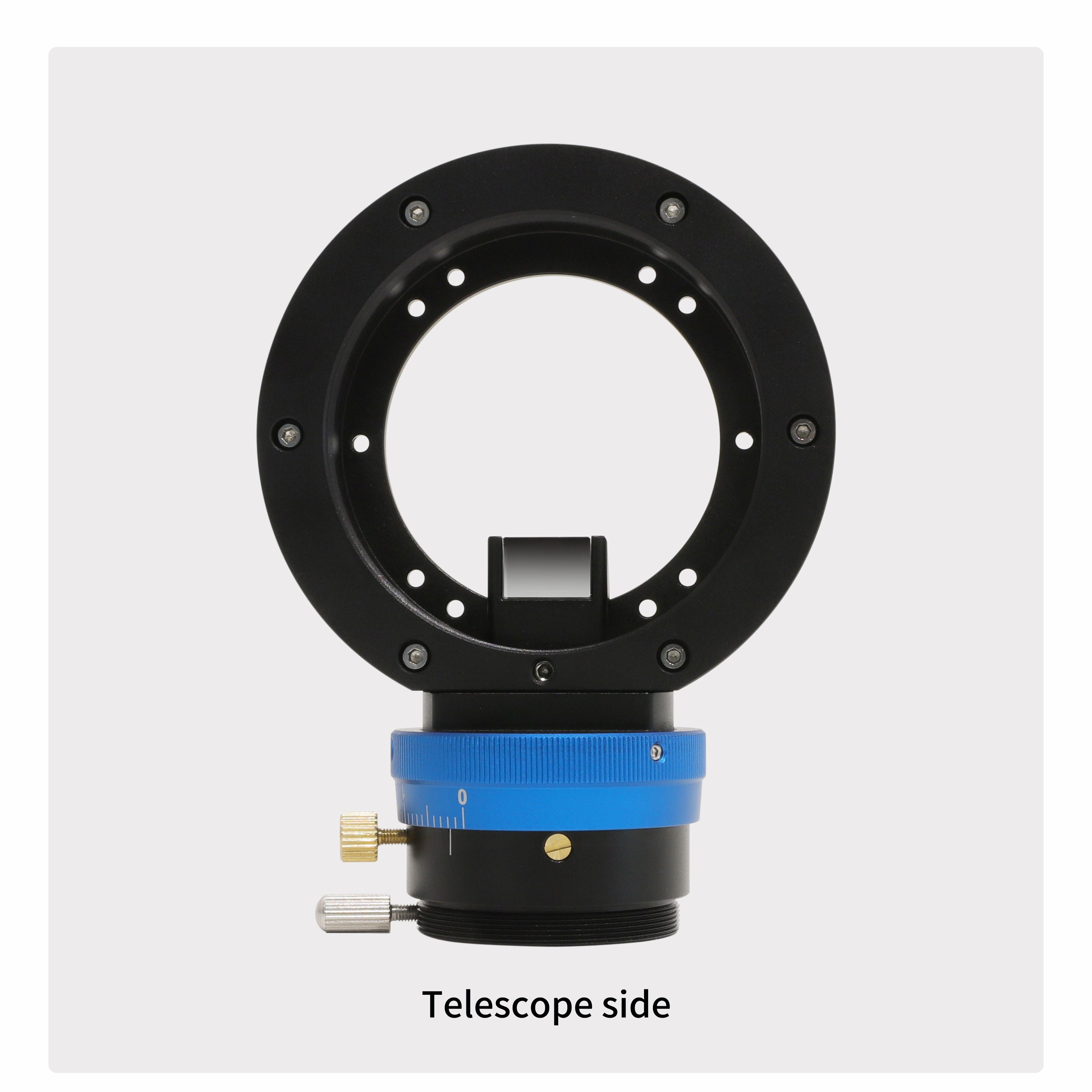

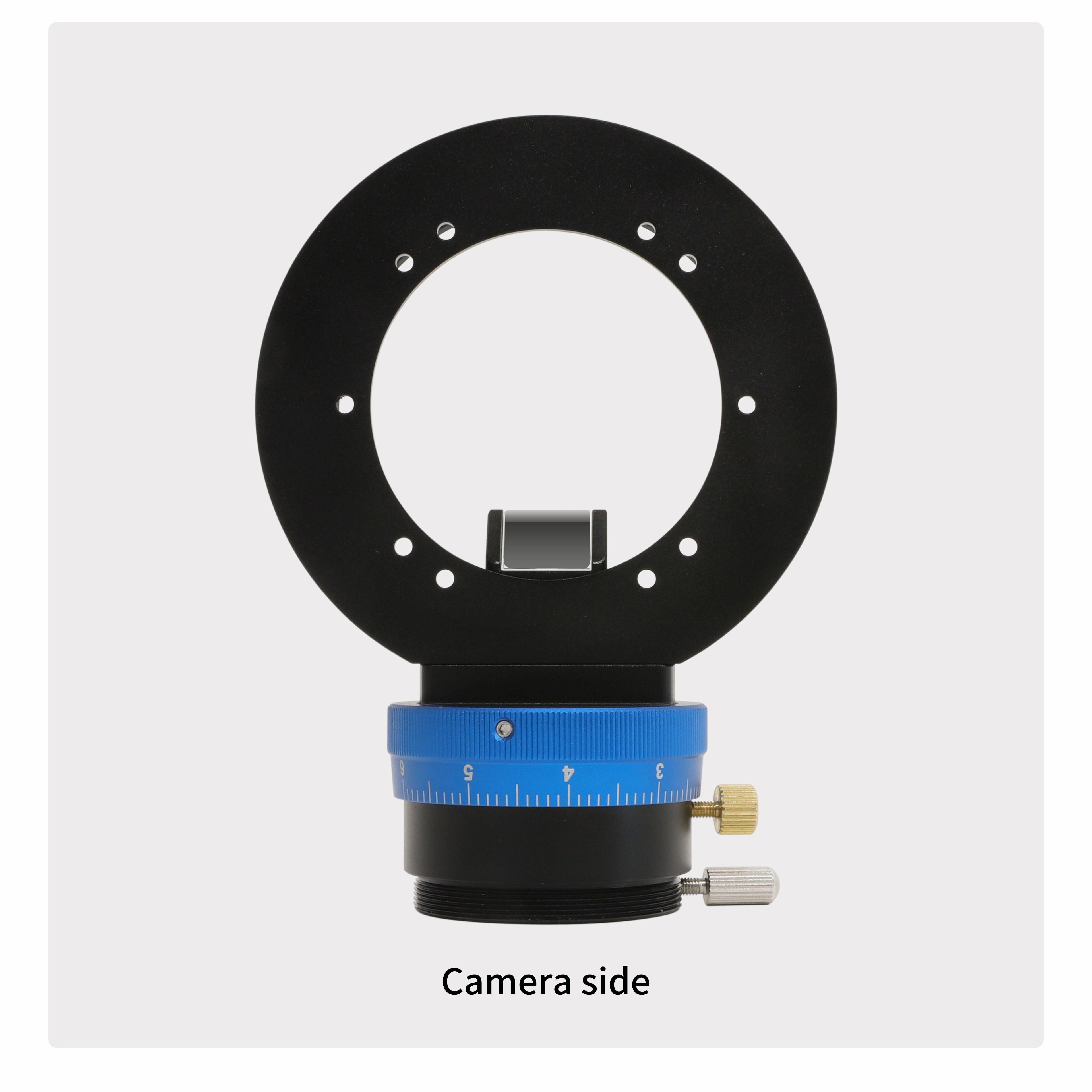

Viste del prodotto

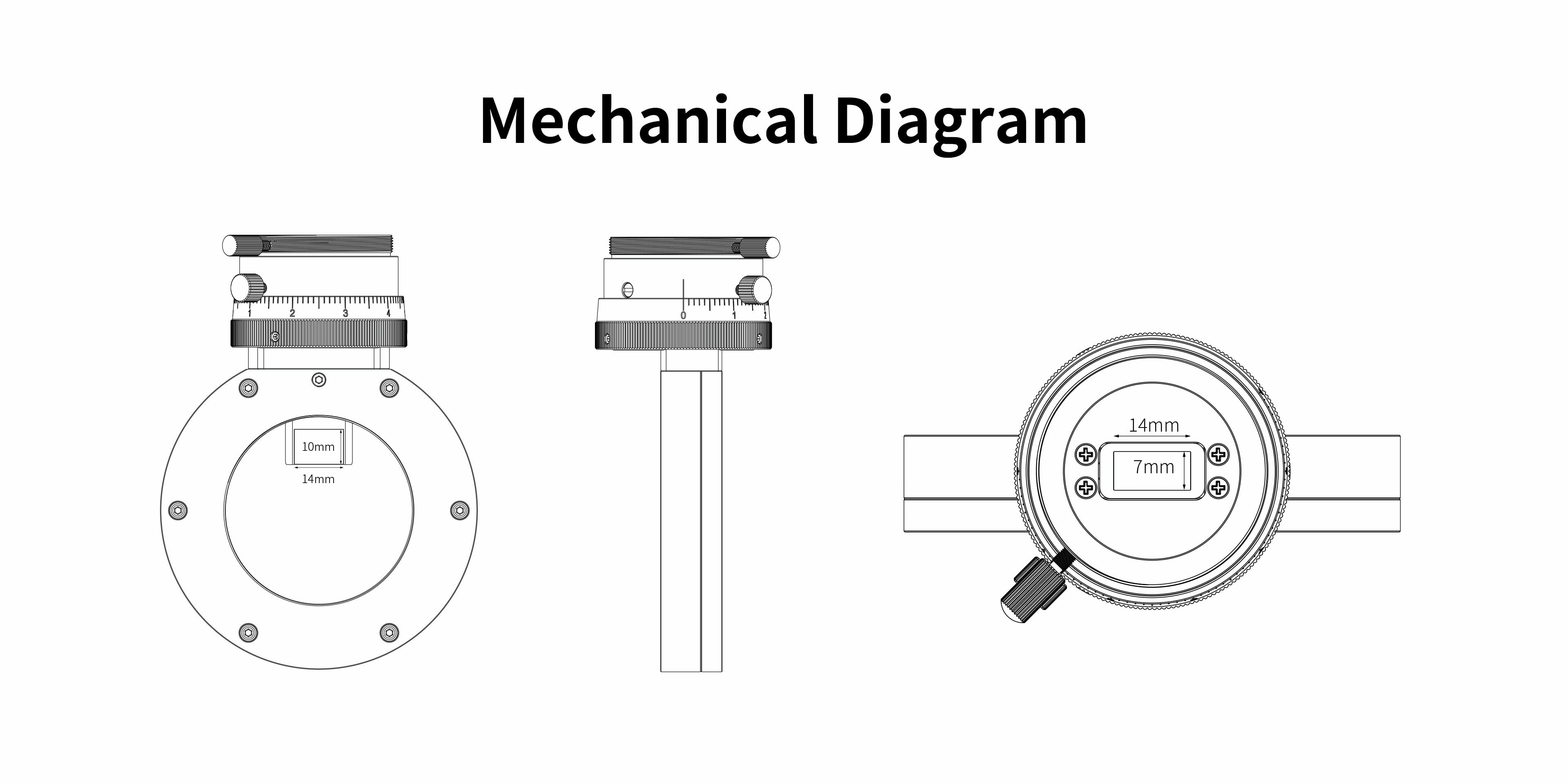

Mechanical Specifiche
Disegni meccanici dettagliati mostrano dimensioni e interfacce di montaggio per diverse configurazioni.
Specifiche tecniche
| Spessore corpo | 17.5mm |
|---|---|
| Dimensione prisma | 14mm × 10mm |
| Apertura effettiva | 14mm × 7mm |
| Camere compatibili | Tutte le serie ToupTek ATR e i principali marchi |
| Opzioni di montaggio | Filettature M48, M54 e M68 disponibili |
| Materiale | Lega di alluminio lavorata CNC |
| Finitura | Anodizzato nero opaco |

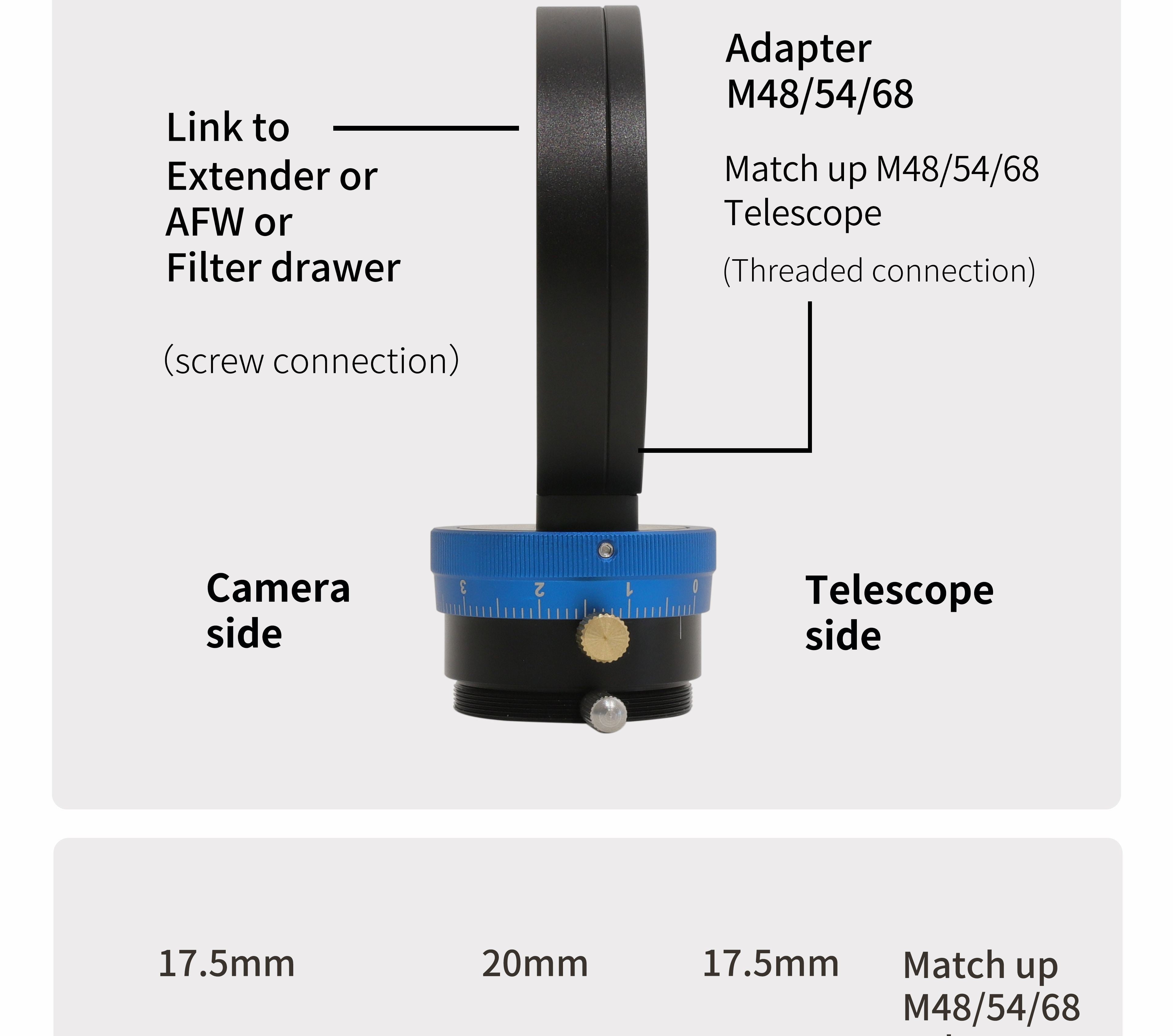

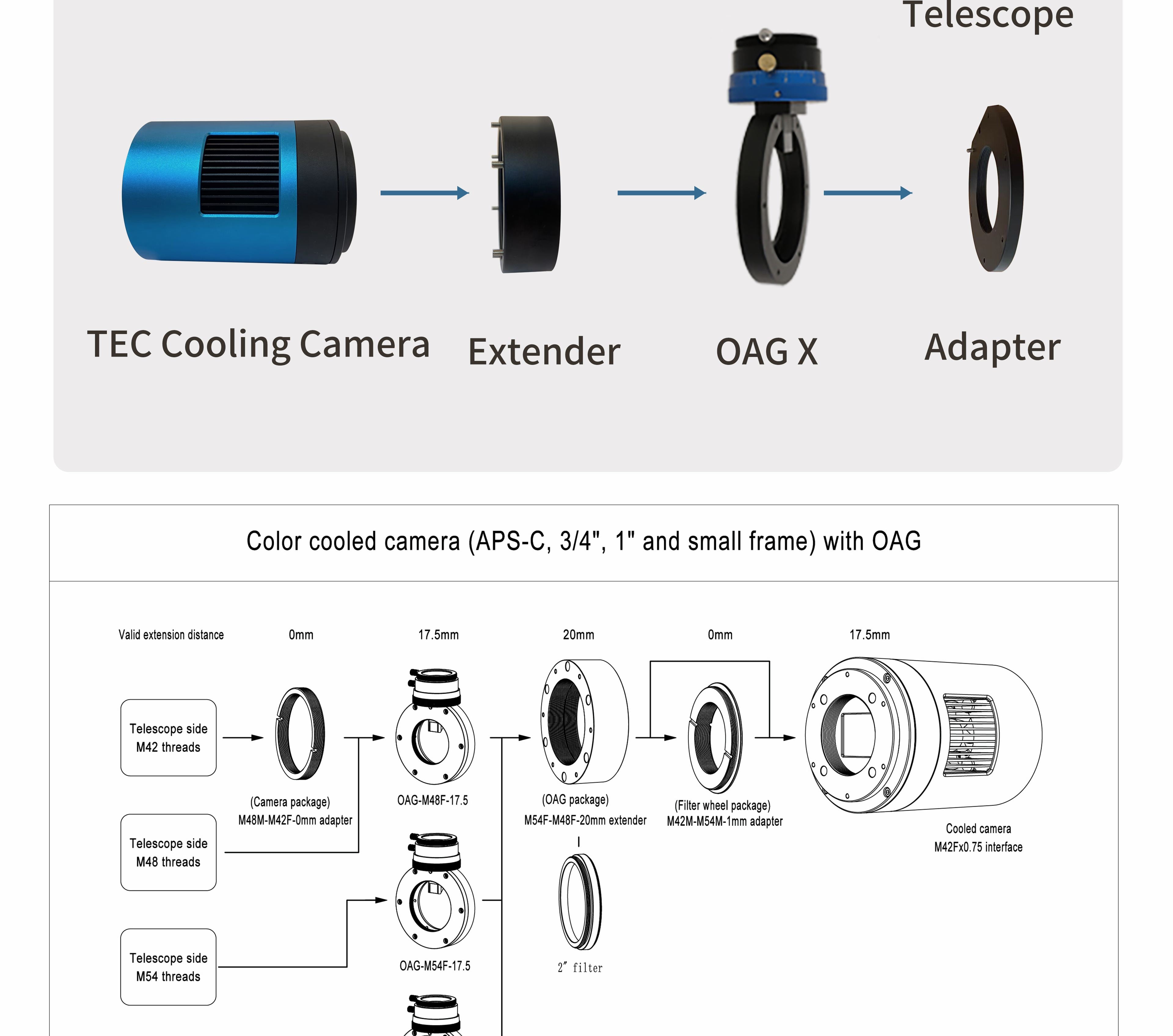

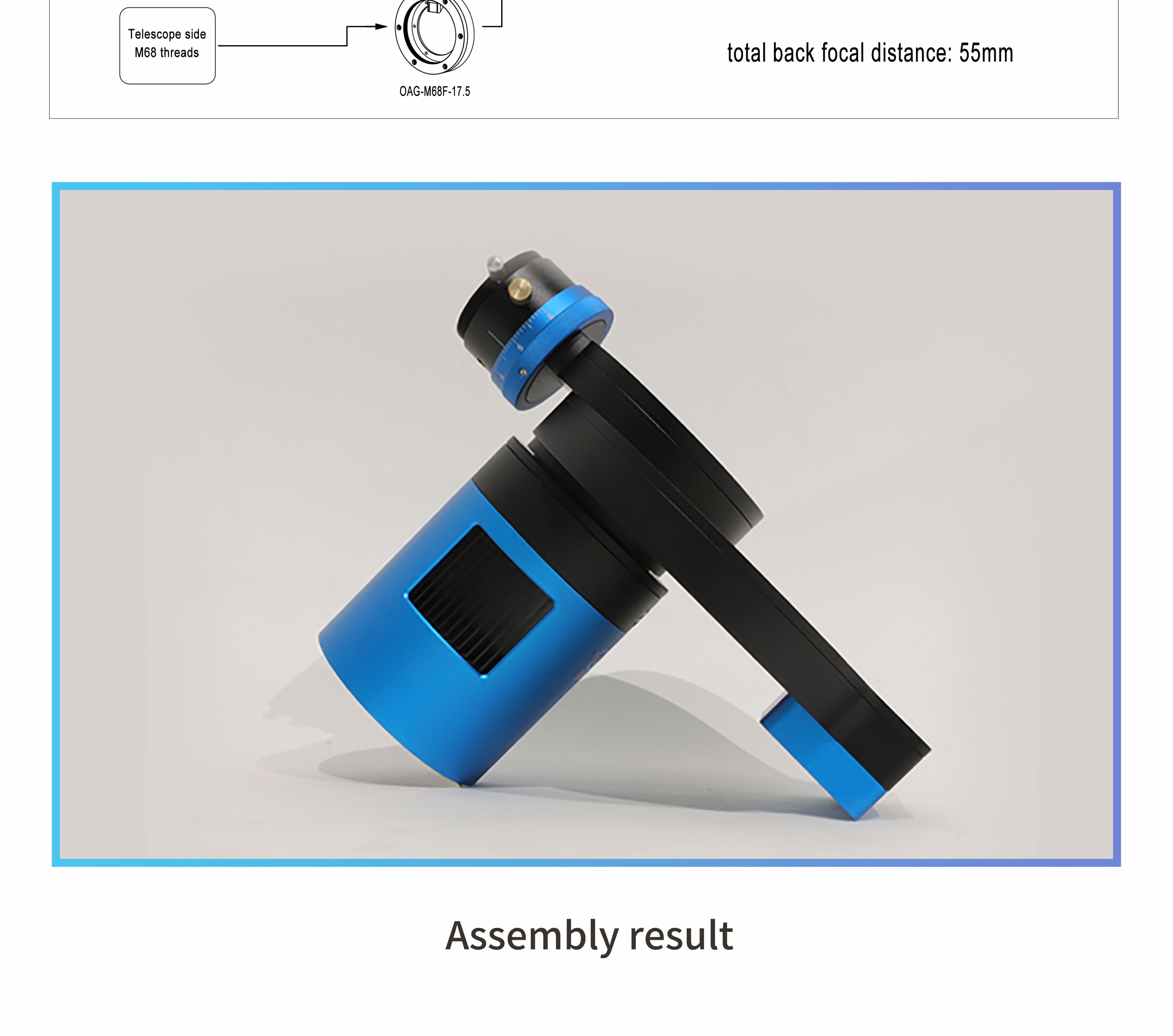

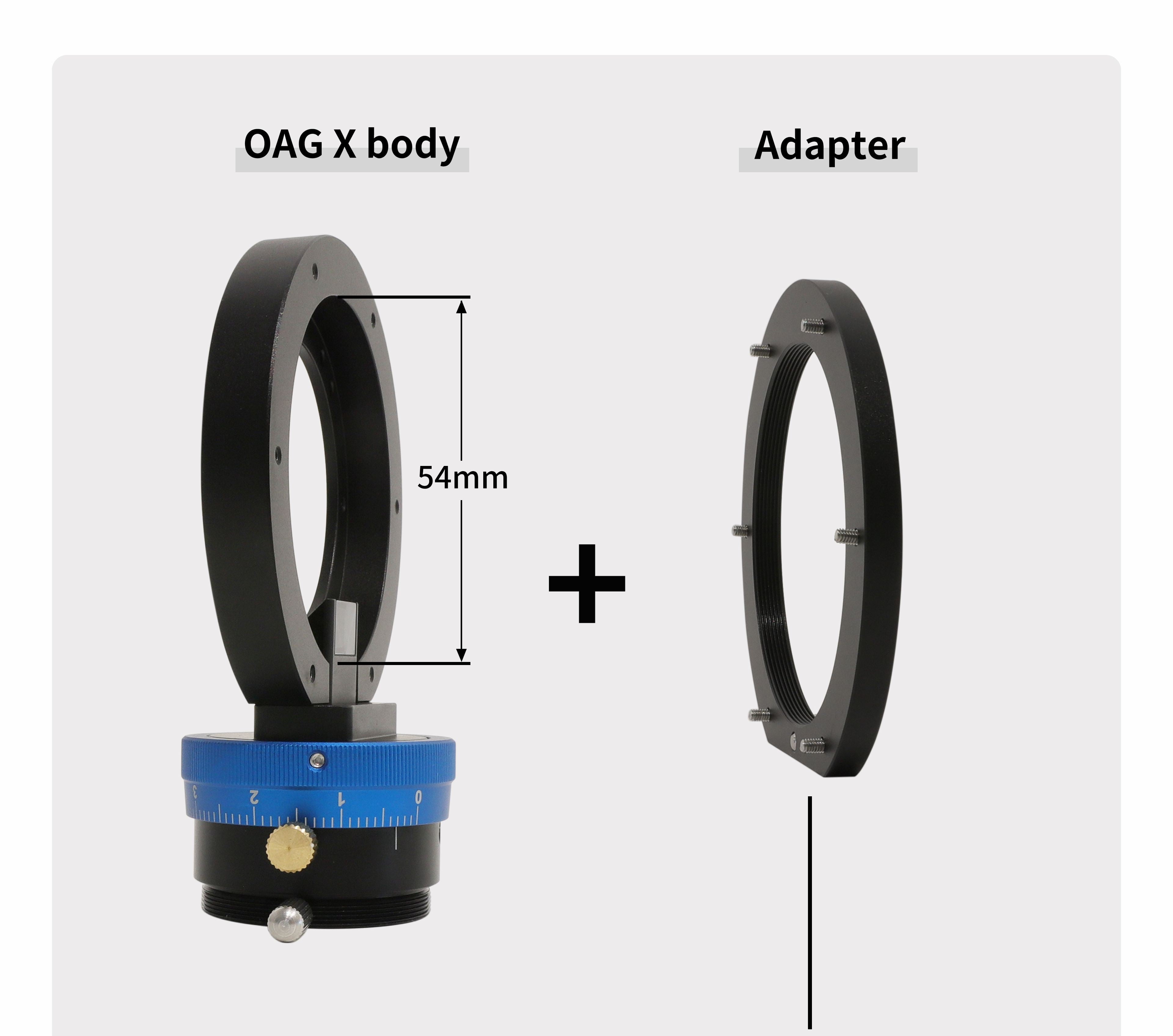

Metodi di connessione
Diverse configurazioni di collegamento per telescopi e camere differenti garantiscono la massima flessibilità nel treno ottico.
Panoramica completa delle configurazioni di collegamento

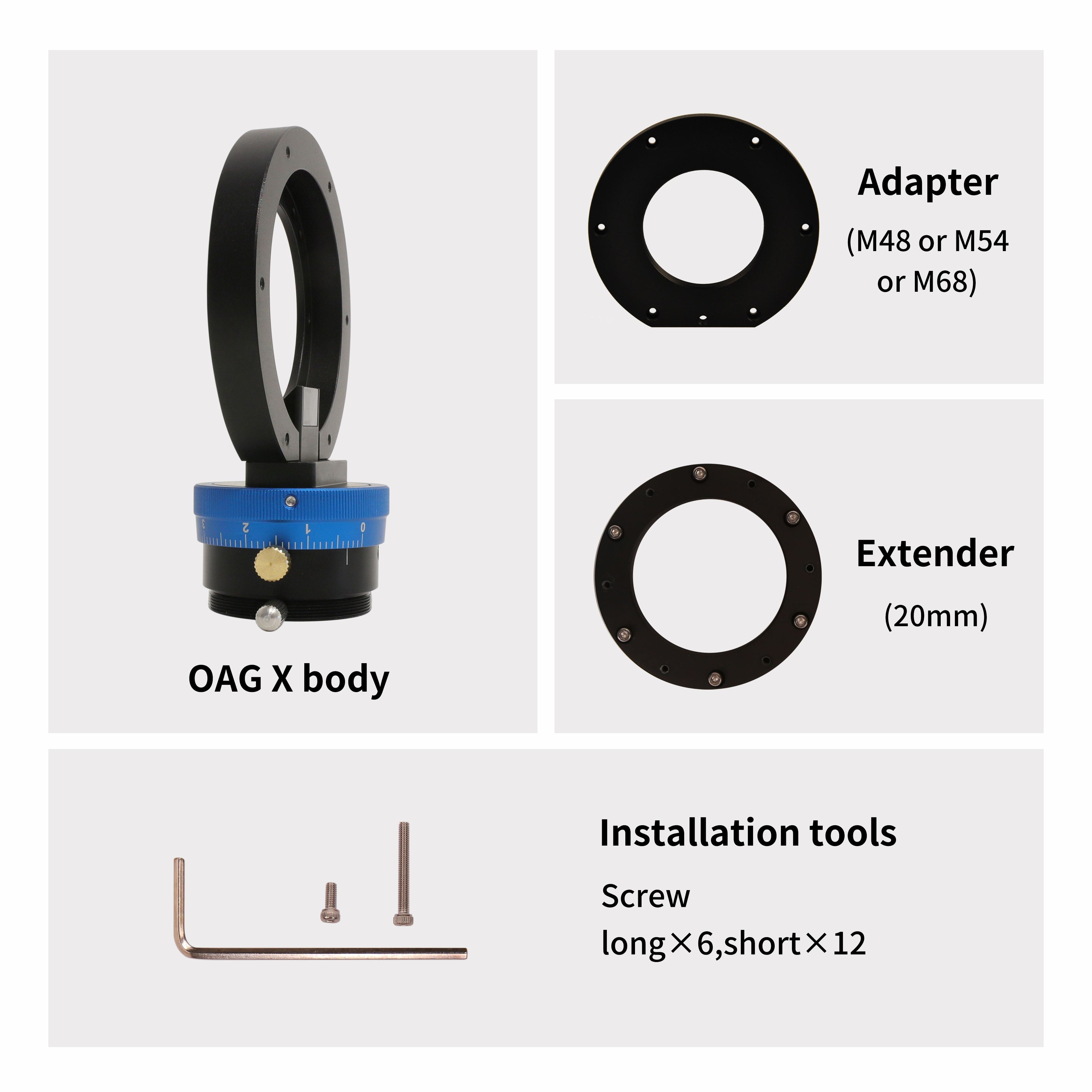

Contenuto della confezione
La confezione standard include:
1
Corpo principale della guida fuori asse grande OAG-X
2
Adattatore per camera guida da 1,25"
3
Set di viti di montaggio
4
Strumenti di regolazione
5
Tappi protettivi
6
Manuale utente
Installazione Guide
Segui la guida completa di installazione per configurare e allineare correttamente OAG-X con camere ATR e accessori.
Suggerimenti rapidi per l’installazione:
- Assicurarsi che tutte le superfici ottiche siano pulite prima del montaggio
- Verificare il back focus richiesto dalla camera specifica
- Il prisma più grande offre un campo più ampio per scegliere la stella guida
- Serrare saldamente tutti i collegamenti, evitando eccessiva forza
- Verificare le prestazioni di guida prima di iniziare la sessione di ripresa
