Built-in ST4 Autoguider Interfaccia
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
GPM662M camera guida monocromatica
GPM662M camera guida monocromatica
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
Descrizione funzionale
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
GPM662M Caratteristiche principali:
- IMX662 Mono CMOS Sensore
- Risoluzione: 2.1 Megapixels (1920×1080)
- 2.9 micron pixel quadrati
- Formato ottico da 1/2,8"
- ADC a 12 bit
- Buffer fotogrammi integrato
- HCG/LCG modalità dual gain
- Sensibilità G: 8970 mv, 1/30s
- Rumore: da 0,4 a 5,86e⁻
- Fino a 18 fotogrammi/s in modalità 8 bit
- SNR massimo: 45,3 dB
- Gamma dinamica: 75.2 dB
- Interfaccia autoguida ST4 integrata
- Efficienza quantica di picco: >91%
Funzioni principali
0.4 e⁻
Rumore di lettura ultra basso
rumore basso ai vertici della categoria
33.8 ke⁻
Ampia capacità full well
gamma dinamica eccezionale
> 91%
Efficienza quantica di picco
conversione fotoelettrica estremamente alta
75.2 dB
Gamma dinamica
cattura più dettagli nelle luci e nelle ombre
HCG/LCG
Dual Modalità gain
Adattamento flessibile a diversi scenari
ST4
Interfaccia guida
Connessione diretta alla montatura per una guida precisa
Vantaggi tecnici
Sony IMX662 Monochrome Sensore Technology
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.

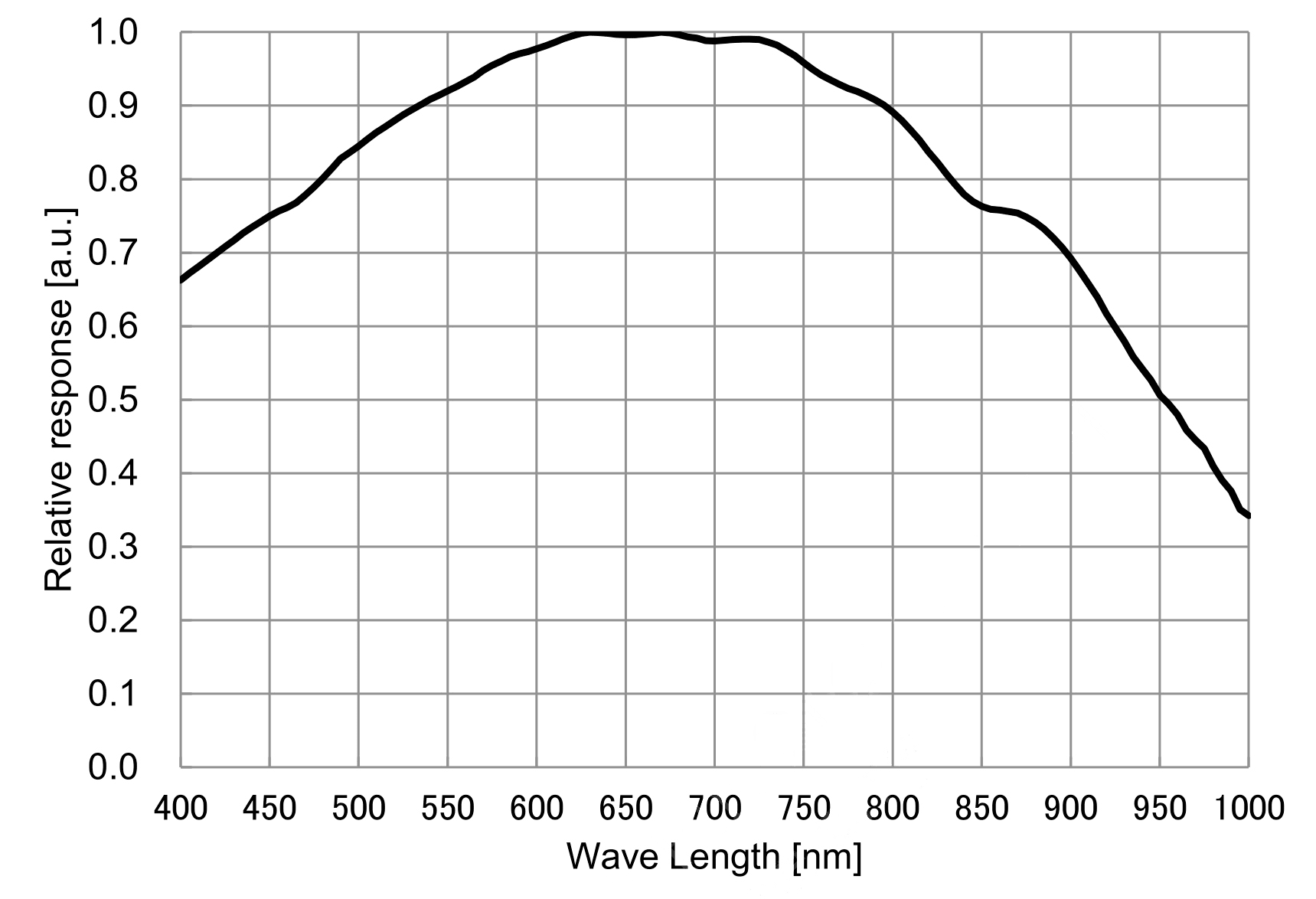

Sensibilità spettrale Sony IMX662
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
HCG/LCG Dual Modalità gain
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
HCG High Gain di conversione Mode
- Rumore di lettura ultra-basso: Fino a 0,4e⁻
- Scenari di applicazione: Guida di stelle deboli e di oggetti del cielo profondo
- Capacità full well: 3,89ke⁻
- Vantaggi: Offre il miglior rapporto segnale/rumore in condizioni di scarsa luce
LCG Low Gain di conversione Mode
- Grande capacità full well: 33,8ke⁻
- Scenari di applicazione: Guida di stelle luminose e riprese planetarie e solari
- Rumore di lettura: 5,86e⁻
- Vantaggi: Gamma dinamica estremamente ampia, riduce la sovraesposizione
Smart Buffer frame Technology
Understanding Buffer frame Technology
Frame buffer è una dedicated high-speed memory component integrated directly into the camera hardware. Think of it as an intelligent data staging area that temporarily stores captured image frames before they are transmitted to your computer via USB.
How Buffer frame Works:
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
Key Benefits of Buffer frame:
- Previene la perdita di dati: Se la connessione USB subisce rallentamenti temporanei o il computer è impegnato in altre elaborazioni, il buffer fotogrammi continua a raccogliere i dati del sensore senza interruzioni. In questo modo si evitano frame persi e si preservano i dati di acquisizione nei momenti critici.
- Riduce il bagliore dell’amplificatore: Gestendo in modo efficiente il trasferimento dei dati, il buffer fotogrammi riduce il tempo in cui l’elettronica rimane attiva vicino al sensore. Questo limita il bagliore dell’amplificatore che può apparire come luminosità indesiderata agli angoli dell’immagine durante lunghe esposizioni.
- Garantisce frequenze di fotogrammi costanti: Il buffer compensa le variazioni della velocità di trasferimento USB e mantiene frequenze di fotogrammi stabili anche quando le risorse di sistema oscillano. Questo è particolarmente importante per l’autoguida precisa, dove la costanza temporale è essenziale.
- Funzionamento multi-camera: Quando si utilizzano più camere contemporaneamente, per esempio una camera principale e una guida, il buffer fotogrammi di ciascun dispositivo lavora in modo indipendente. Questo garantisce prestazioni massime senza colli di bottiglia o interferenze tra dispositivi.
- Compatibilità con sistemi meno recenti: La tecnologia del buffer fotogrammi consente alla GPM662M di funzionare in modo affidabile anche con vecchie connessioni USB 2.0 o computer meno potenti, risultando molto adatta ai setup da campo.
In pratica: Il buffer fotogrammi agisce come un ammortizzatore per il flusso dati e garantisce una cattura delle immagini fluida e affidabile anche in presenza di piccoli rallentamenti del sistema o risorse limitate. Durante le lunghe sessioni di acquisizione questa tecnologia è particolarmente preziosa per l’integrità e la costanza dei dati.
ADC a 12 bit and Intelligent ROI
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
Frame Rates at Different Risoluziones/Bit Depths/Data Transfer Interfaccias
| Risoluzione | Modalità profondità bit | |
|---|---|---|
| ADC a 12 bit | ADC a 8 bit | |
| 1920 × 1080 | 8.9 | 17.8 |
Unità: fotogrammi al secondo (FPS) - interfaccia USB 2.0
Pixel binning flessibile
The GPM662M supporta digital pixel binning from 1×1 to 8×8 in either stacking or averaging method. Pixel binning technology can improve signal-to-noise ratio, particularly useful in faint guiding conditions by combining adjacent pixels to enhance guide star signals while reducing read noise impact.
Opzioni di connessione complete
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
Connection Funzioni:
- GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
- Porta autoguida ST4 per collegamento diretto alla montatura
- Compatibile con le principali piattaforme software di guida
- Nessuna alimentazione esterna richiesta - funzionamento completamente via USB
Broad Compatibilità software
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
Sistema di alimentazione pratico
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
Analisi delle prestazioni
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.

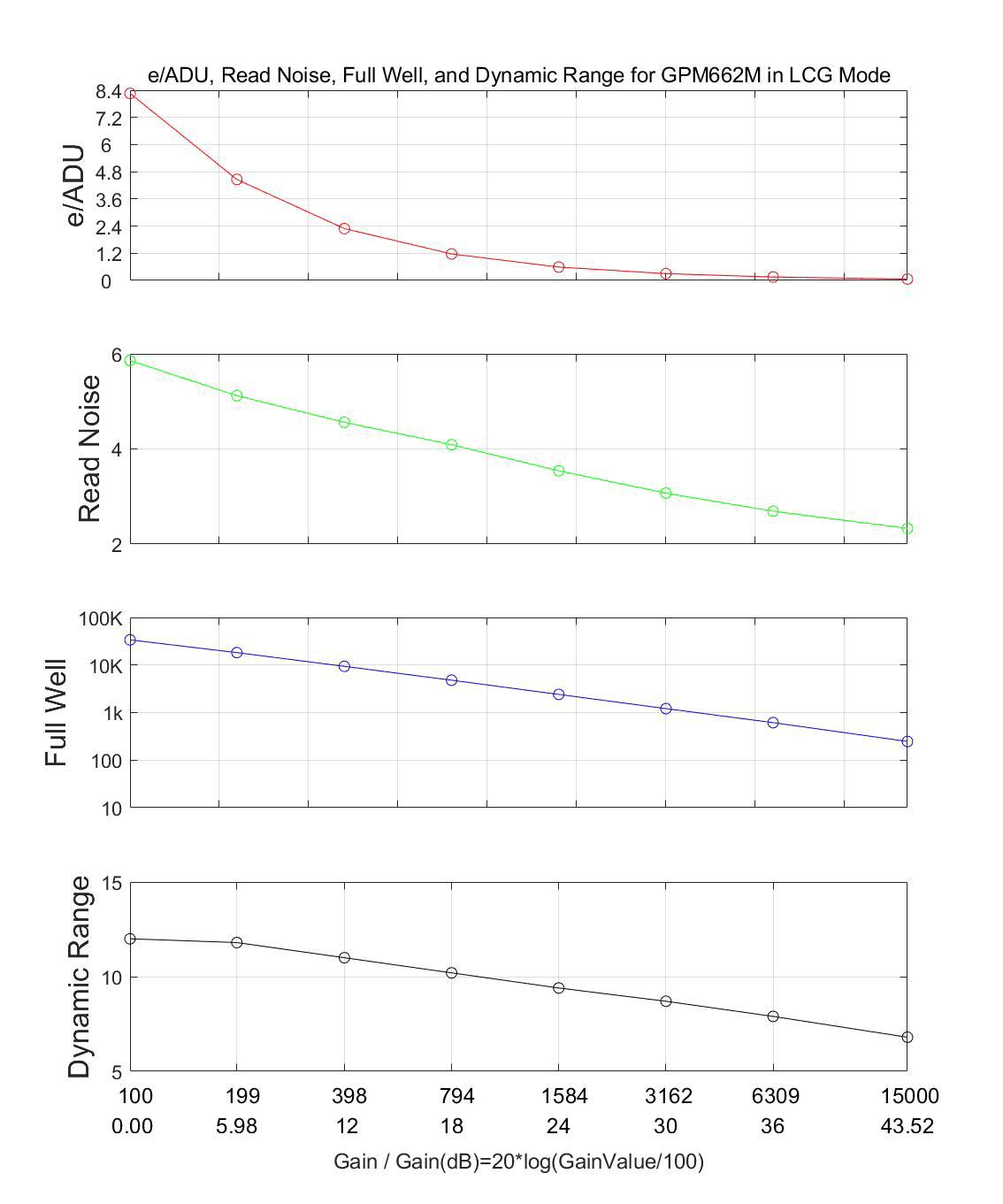

LCG Low Gain di conversione Mode Prestazioni
Impostazioni camera: piena risoluzione, modalità RAW 12 bit, modalità LCG
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
LCG Mode Key Prestazioni Data
| Valore gain | 100 | 199 | 398 | 794 | 1584 | 3162 | 6309 | 15000 |
|---|---|---|---|---|---|---|---|---|
| Gain rel. (dB) | 0 | 5.98 | 12 | 18 | 24 | 30 | 36 | 43.52 |
| e-/ADU | 8.26 | 4.46 | 2.29 | 1.17 | 0.59 | 0.3 | 0.15 | 0.06 |
| Rumore di lettura (e⁻) | 5.86 | 5.12 | 4.56 | 4.09 | 3.54 | 3.07 | 2.69 | 2.33 |
| Full well (ke⁻) | 33.8 | 18.3 | 9.4 | 4.8 | 2.4 | 1.2 | 0.6 | 0.3 |
| Gamma dinamica (stop) | 12 | 11.8 | 11 | 10.2 | 9.4 | 8.7 | 7.9 | 6.8 |

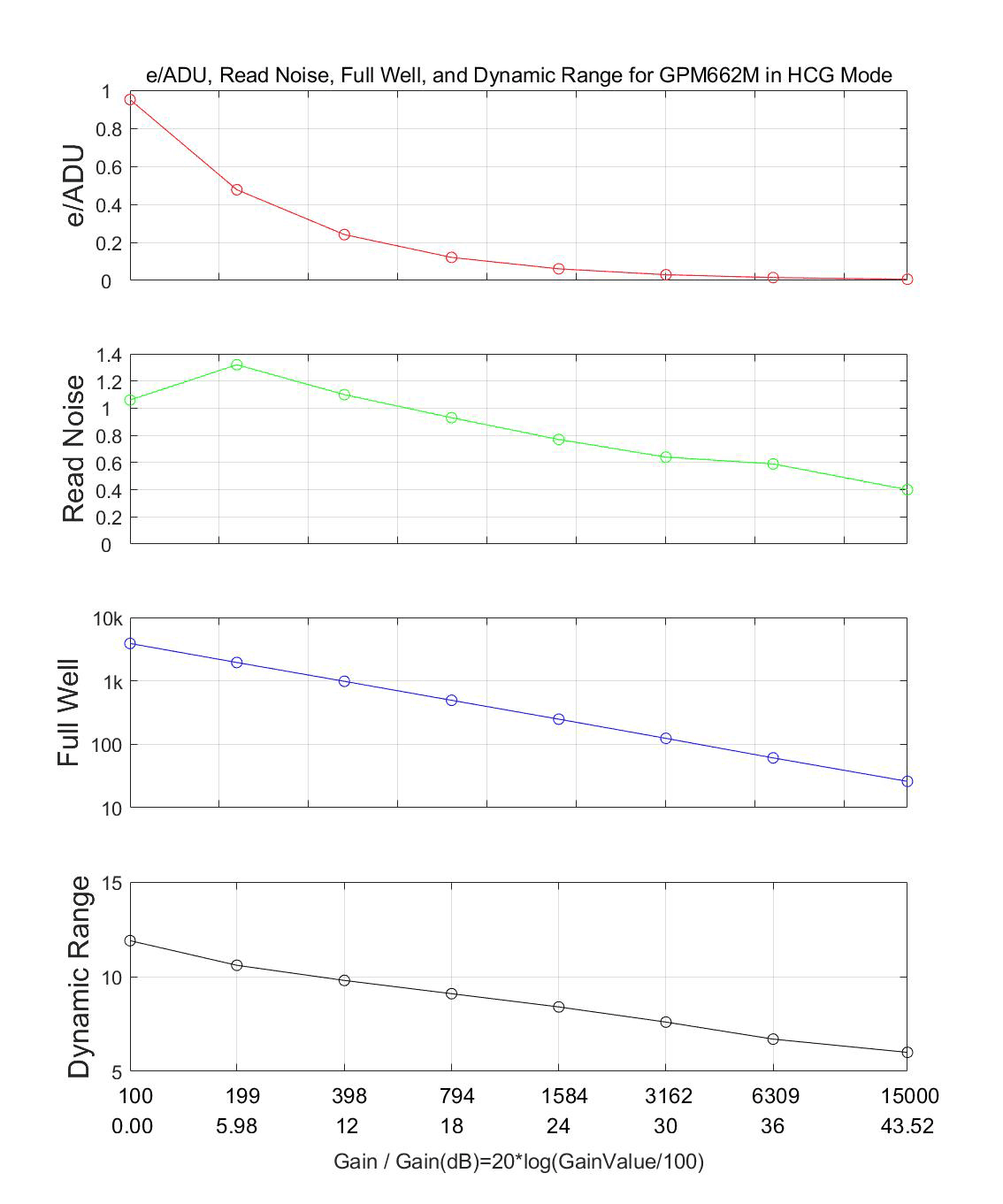

HCG High Gain di conversione Mode Prestazioni
Impostazioni camera: piena risoluzione, modalità RAW 12 bit, modalità HCG
GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
HCG Mode Key Prestazioni Data
| Valore gain | 100 | 199 | 398 | 794 | 1584 | 3162 | 6309 | 15000 |
|---|---|---|---|---|---|---|---|---|
| Gain rel. (dB) | 0 | 5.98 | 12 | 18 | 24 | 30 | 36 | 43.52 |
| e-/ADU | 0.951 | 0.477 | 0.241 | 0.121 | 0.061 | 0.030 | 0.015 | 0.006 |
| Rumore di lettura (e⁻) | 1.06 | 1.32 | 1.1 | 0.93 | 0.77 | 0.64 | 0.59 | 0.4 |
| Full well (ke⁻) | 3.89 | 1.95 | 0.98 | 0.49 | 0.25 | 0.12 | 0.06 | 0.03 |
| Gamma dinamica (stop) | 11.9 | 10.6 | 9.8 | 9.1 | 8.4 | 7.6 | 6.7 | 6.0 |
Technical Specifiche
Principali Parametri prestazionali
| Frame rate massimo (USB 2.0) |
12 bit: 8,9 FPS a 1920×1080 8 bit: 17,8 FPS a 1920×1080 |
|---|---|
| Rumore di lettura | HCG: 0.4-1.06e⁻ | LCG: 2.33-5.86e⁻ |
| Capacità full well | HCG: 3.89ke⁻ | LCG: 33.8ke⁻ |
| Efficienza quantica di picco | >91% |
| Gamma dinamica | 75.2 dB |
| Rapporto segnale/rumore | 45.3 dB |
| Range tempo di esposizione | 0.1ms - 1000s |
| Range di gain | 1× - 150× |
Specifiche tecniche di base
| Sensore | Sony IMX662 monocromatico CMOS retroilluminato |
|---|---|
| Risoluzione immagine | 2,1 megapixel (1920×1080) |
| Dimensione pixel | 2.9μm × 2.9μm |
| Dimensione sensore | 1/2,8 pollici (diagonale 6,45mm) |
| Area di imaging | 5.57mm × 3.13mm |
| Tipo otturatore | Rolling Otturatore |
| Profondità bit ADC | 12 bit |
| Buffer frame | Integrato |
| Modalità gain | Commutazione dual mode HCG/LCG |
| Range di risposta spettrale | 380-1100nm (con finestra protettiva AR) |
Interfaccia and Physical Specifiche
| Interfaccia dati | USB 2.0 tipo C |
|---|---|
| Interfaccia guida | Porta autoguida ST4 integrata |
| Adattatore camera | Standard da 1,25 pollici per il collegamento al telescopio Adattatore CS standard per obiettivi industriali |
| Distanza focale posteriore | 8,5mm (17,5mm con montatura C, 12,5mm con montatura CS) |
| Finestra protettiva | Filtro IR-cut / finestra AR |
| Dimensioni esterne | Diametro 37mm × altezza 72,4mm |
| Peso | 65.3 grams |
| Metodo di raffreddamento | Raffreddamento passivo |
| Sistemi supportati | Windows XP/Vista/7/8/10/11 (32 & 64 bit) macOS, Linux |
| Supporto SDK | Native C/C++, C#/VB.NET, Python Java, DirectShow, Twain, ecc. |
Interfaccia camera & Dimensioni
Interfaccia Description
- Collegamento diretto ai portaoculari da 1,25 pollici dei telescopi
- GPM with tubo di prolunga da 1,25 pollici can be inserted directly into 1.25-inch telescope eyepiece holders
- L’adattatore CS standard si collega agli obiettivi industriali con attacco CS
- GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
- GPM662M è una camera guida monocromatica ToupTek Astro per autoguida affidabile, integrazione semplice e workflow di astrofotografia stabili.
- L’anello adattatore CS è composto da un doppio anello: rimuovendo l’anello superiore è possibile collegare filtri da 1,25 pollici
Contenuto della confezione
La configurazione standard include:
A
GPM662M camera guida monocromatica Main Unit (with Type-CS-Mount inner) × 1
B
Cavo dati USB 2.0 (2 metri, da tipo A a tipo C) × 1
C
Cavo di guida ST4 (2 metri) × 1
D
Raccordo da 1,25 pollici × 1
E
Anello adattatore da 5mm × 1
Dimensioni della confezione regalo: lunghezza 19,5cm × larghezza 16cm × altezza 6cm (ogni confezione pesa circa 0,8-1,0 chilogrammi)
Dimensioni del cartone: lunghezza 50cm × larghezza 30cm × altezza 30cm (20 pezzi, 12-17kg per cartone, 0,045m³)
