Built-in ST4 Autoguider Interface
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
GPM174M câmara de guiagem
GPM174M câmara de guiagem monocromática
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Function Description
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
GPM174M Funcionalidades principais:
- IMX249 Mono CMOS Sensor
- Resolução: 2.3 Megapixels (1920×1200)
- 5.86 micron píxeis quadrados
- 1/1.2-inch optical format
- Global shutter technology
- ADC de 12 bits
- Built-in frame buffer
- G Sensitivity: 825 mv, 1/30s
- Low Noise: 3.96 to 6.48e⁻
- 18 FPS at all pixel readout 8-bit
- Maximum SNR: 45 dB
- Gama dinâmica: 72.0 dB
- Built-in ST4 autoguider interface
- Peak Quantum Efficiency: >89%
Funcionalidades principais
Global
Shutter Type
sem artefactos rolling shutter
33.4 ke⁻
Capacidade full well Capacity
ampla gama dinâmica
> 89%
Peak Quantum Efficiency
alta conversão fotoeléctrica
72.0 dB
Gama dinâmica
capta mais detalhes nas luzes e sombras
5.86 μm
Tamanho do pixel
Large pixels for better sensitivity
ST4
Guide Interface
Direct connection to mount for precise guiding
Vantagens técnicas
Sony IMX249 Global Shutter Technology
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Sony IMX249 Spectral Sensitivity
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Global Shutter Advantage
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Benefits of Global Shutter:
- No rolling shutter distortion on moving objects
- Accurate star positions for precise guiding
- Better performance in windy conditions
- Ideal for satellite and ISS transit imaging
- GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Smart Frame Buffer Technology
Understanding Frame Buffer Technology
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
How Frame Buffer Works:
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Key Benefits of Frame Buffer:
- Maintains Data Transmission Stability: GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
- Reduces Amp Glow Phenomenon: By efficiently managing data transfer and allowing image data to be temporarily buffered rather than being sent hastily to the receiver, the frame buffer minimizes the time electronics remain active near the sensor, effectively reducing amplifier glow that can appear as unwanted brightness in image corners.
- Ensures Maximum Frame Rate with Multiple Cameras: GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
- Improves System Compatibility: GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
In practical terms: GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
ADC de 12 bits and Intelligent ROI
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Frame Rates at Different Resoluçãos/Bit Depths/Data Transfer Interfaces
| Resolução | Bit Depth Mode | |
|---|---|---|
| ADC de 12 bits | ADC de 8 bits | |
| 1920 × 1200 | 8.5 | 16.2 |
Unit: Frames per second (FPS) - USB 2.0 interface
Flexible Digital Binning
The GPM174M suporta software digital binning from 1×1 to 8×8 in either stacking or averaging method. Pixel binning technology can improve signal-to-noise ratio, particularly useful in faint guiding conditions by combining adjacent pixels to enhance guide star signals while reducing read noise impact.
Comprehensive Connection Options
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Connection Funcionalidades:
- GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
- ST4 autoguider port for direct mount connection
- Compatible with all major guiding software platforms
- No external power supply required - powered entirely through USB
Broad Compatibilidade de software
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Convenient Power System
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Análise de desempenho
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.

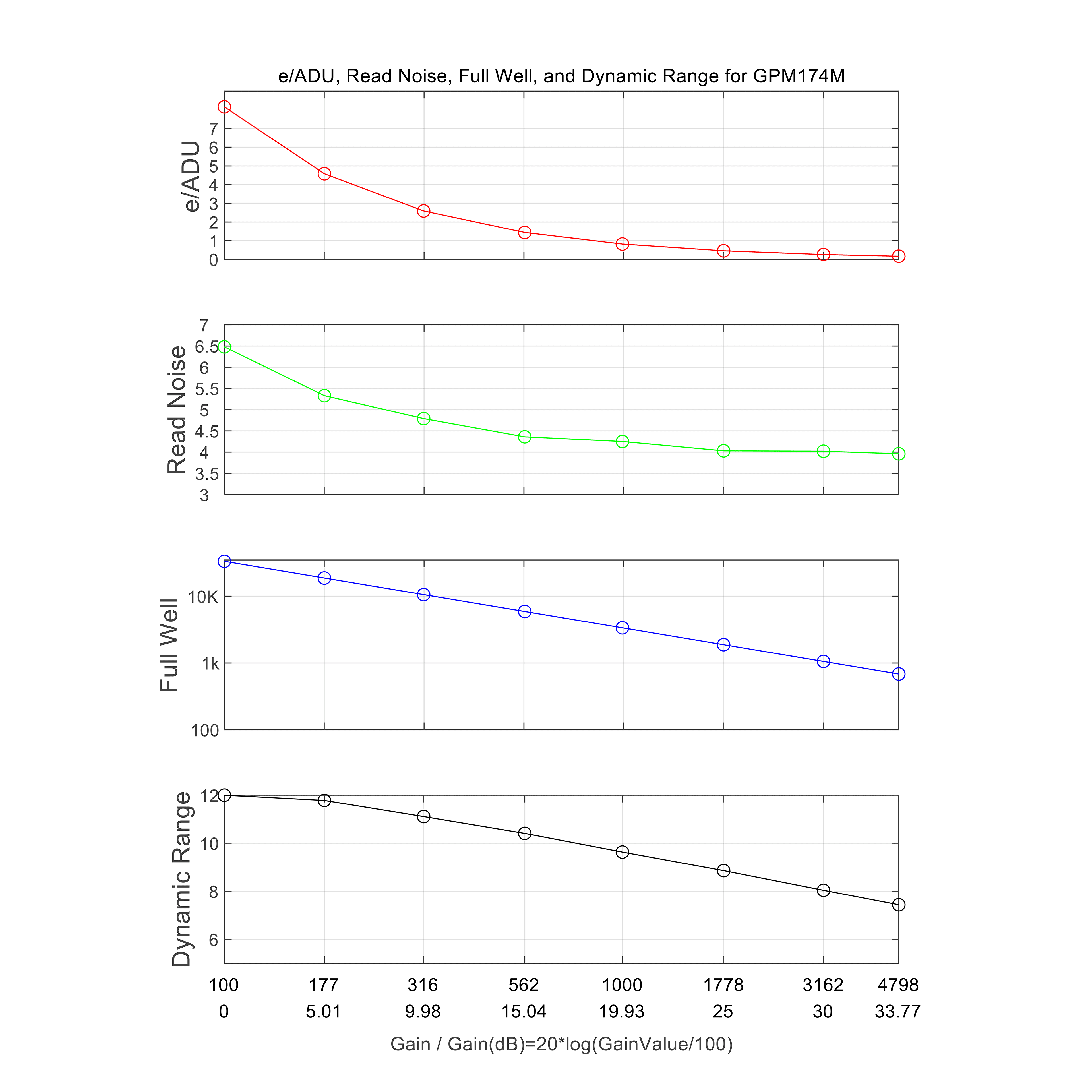

Camera Desempenho Characteristics
Camera Settings: Full resolution, RAW 12-bit mode
GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
Key Desempenho Data
| Gain Value | 100 | 177 | 316 | 562 | 1000 | 1778 | 3162 | 4798 |
|---|---|---|---|---|---|---|---|---|
| Rel Gain (dB) | 0.00 | 5.01 | 9.98 | 15.04 | 19.93 | 25.00 | 30.00 | 33.77 |
| e-/ADU | 8.16 | 4.58 | 2.59 | 1.44 | 0.82 | 0.46 | 0.26 | 0.17 |
| Ruído de leitura (e⁻) | 6.48 | 5.33 | 4.79 | 4.36 | 4.25 | 4.03 | 4.02 | 3.96 |
| Capacidade full well (ke⁻) | 33.43 | 18.77 | 10.59 | 5.92 | 3.37 | 1.88 | 1.06 | 0.68 |
| Gama dinâmica (stop) | 12 | 11.78 | 11.11 | 10.41 | 9.63 | 8.86 | 8.04 | 7.44 |
Technical Especificações
Principais Parâmetros de desempenho
| Taxa máxima de fotogramas (USB 2.0) |
12-bit: 8.5 FPS @ 1920×1200 8-bit: 16.2 FPS @ 1920×1200 |
|---|---|
| Ruído de leitura | 3.96-6.48e⁻ |
| Capacidade full well Capacity | 33.4ke⁻ |
| Peak Quantum Efficiency | >89% |
| Gama dinâmica | 72.0 dB |
| Signal-to-Noise Ratio | 45 dB |
| Exposure Time Range | 0.42ms - 1000s |
| Gain Range | 1× - 480× |
Basic Technical Especificações
| Sensor | Sony IMX249 Monochrome Back-illuminated CMOS |
|---|---|
| Image Resolução | 2.3 Megapixels (1920×1200) |
| Tamanho do pixel | 5.86μm × 5.86μm |
| Sensor Size | 1/1.2-inch (diagonal 13.31mm) |
| Imaging Area | 11.3mm × 7.03mm |
| Shutter Type | Global Shutter |
| ADC Bit Depth | 12-bit |
| Frame Buffer | Built-in |
| Spectral Response Range | 380-1100nm (with AR protect window) |

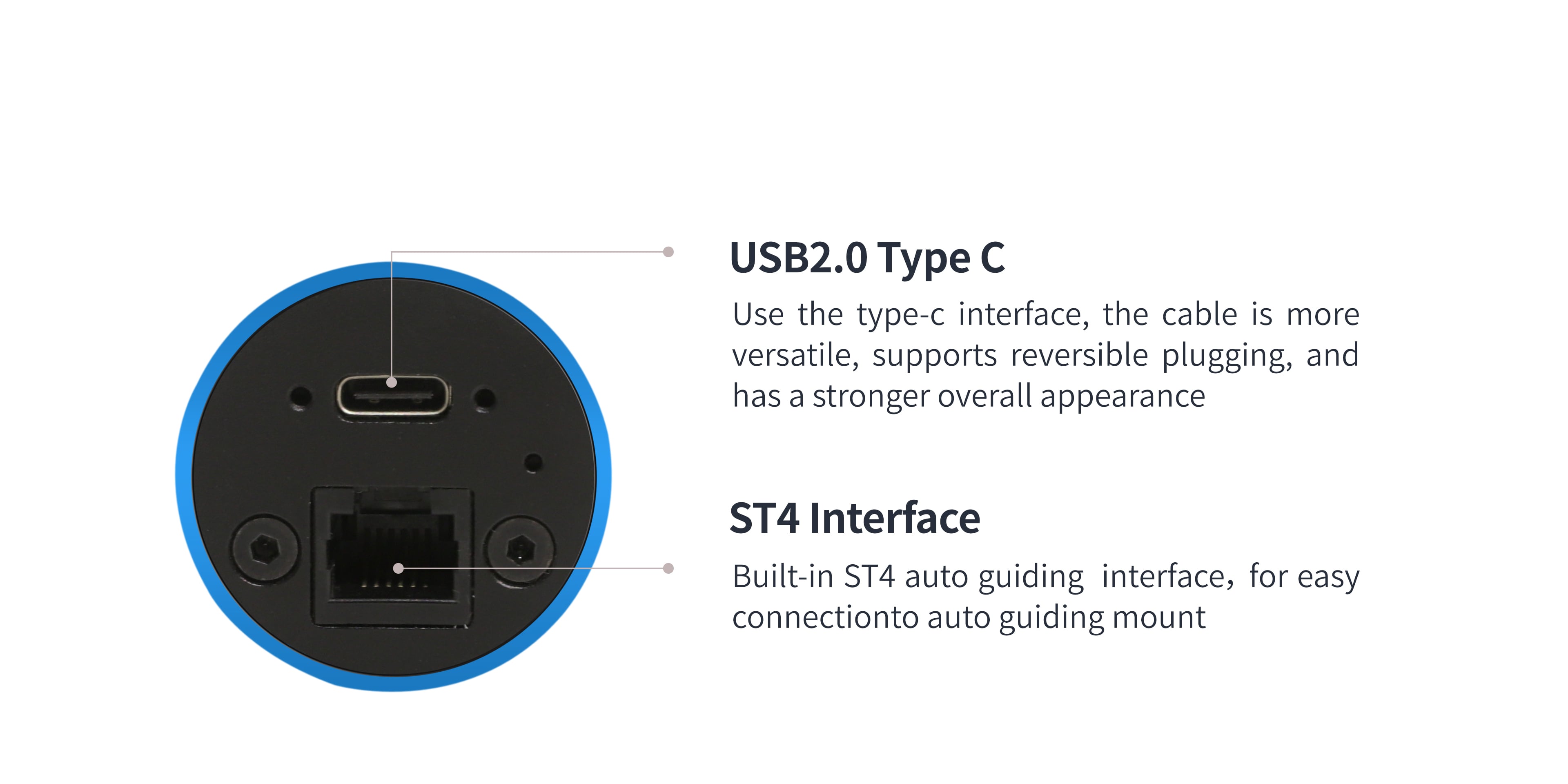

Interface and Physical Especificações
| Data Interface | USB 2.0 Type-C |
|---|---|
| Guide Interface | Built-in ST4 autoguider port |
| Camera Adapter | Standard 1.25-inch for telescope connection Standard C adapter for industrial lens |
| Back Focal Distance | 8.5mm (17.5mm with C-mount, 12.5mm with CS-mount) |
| Protective Window | IR-cut filter/AR-window |
| External Dimensões | Diameter 37mm × Height 72.4mm |
| Weight | 70 grams |
| Cooling Method | Passive cooling |
| Suporteed Systems | Windows XP/Vista/7/8/10 (32 & 64 bit) Mac OS X, Linux |
| SDK Support | Native C/C++, C#/VB.NET, Python Java, DirectShow, Twain, etc. |

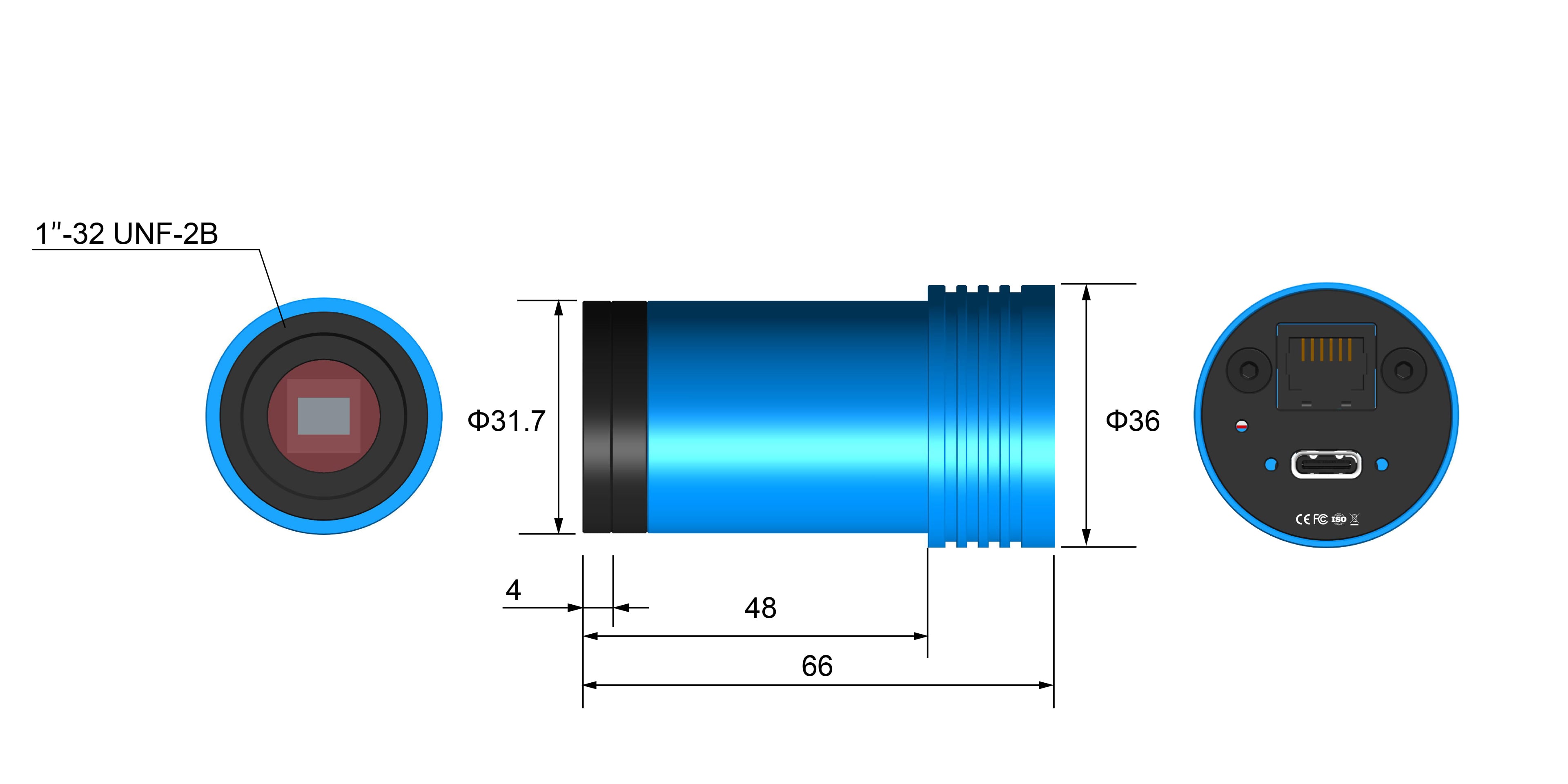

Camera Interface & Dimensões

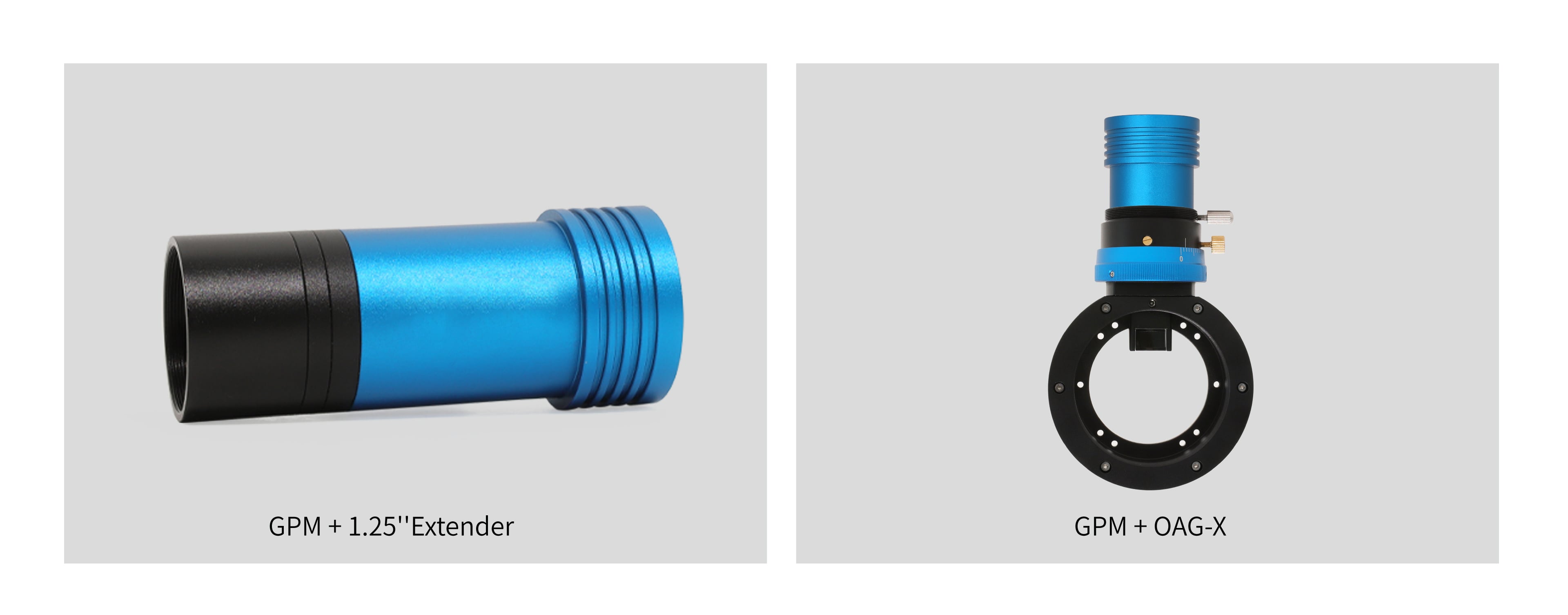

Interface Description
- Directly connects with 1.25-inch telescope eyepiece holders
- GPM with 1.25-inch extender can be inserted directly into 1.25-inch telescope eyepiece holders
- Standard C adapter connects to industrial C-mount adapter lenses
- GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
- GPM174M é uma câmara de guiagem monocromática da ToupTek Astro para autoguiagem fiável, integração simples e fluxos de astrofotografia estáveis.
- High-quality IR-CUT or AR protective window blocks IR and eliminates reflection

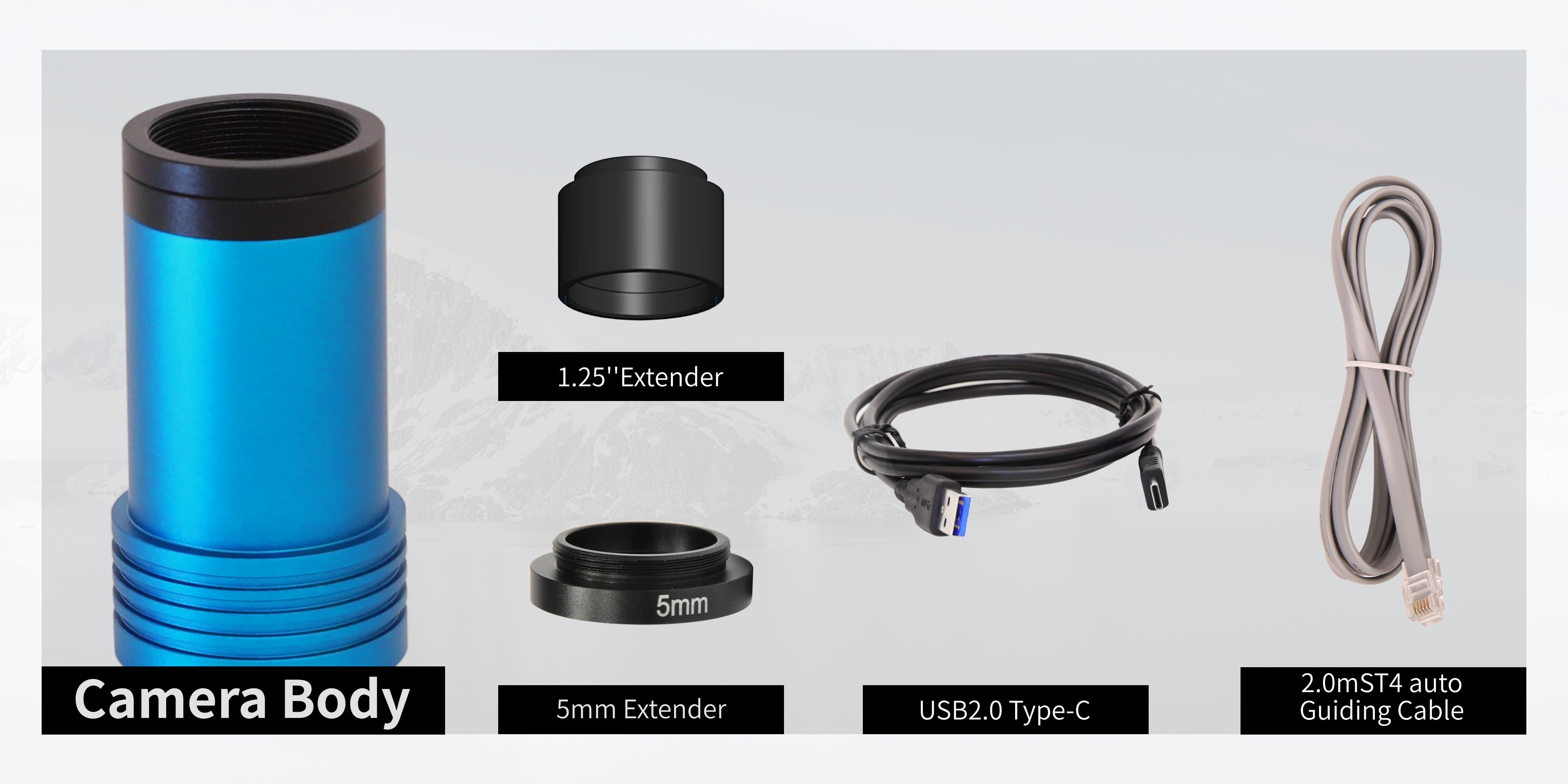

Conteúdo da embalagem
A configuração padrão inclui:
A
GPM174M câmara de guiagem monocromática Main Unit (with Type-C-Mount inner) × 1
B
USB 2.0 Data Cable (2 meters, Type-A to Type-C) × 1
C
ST4 Guide Cable (2 meters) × 1
D
1.25-inch Nosepiece × 1
E
CS-mount Ring × 1
Gift box dimensions: Length 15cm × Width 15cm × Height 10cm (each package weighs approximately
0.8-1.0 kilograms)
Carton dimensions: Length 50cm × Width 30cm × Height 30cm (20 pieces, 12-17kg per carton,
0.045m³)
