AAF | elektrischer Fokussierer
AAF elektrischer Fokussierer
Der elektrische Astronomie-Fokussierer ist ein wichtiges Zubehör für Astrofotografie und Beobachtung. Er stellt die Position des Teleskopfokussierers automatisiert und präzise ein und verbessert Genauigkeit sowie Effizienz. Der ToupTek Astro AAF (Astro Automatic Focuser) ist plug-and-play und erhöht Fokussierpräzision und Arbeitsgeschwindigkeit deutlich.
AAF Funktionen
Der ToupTek Astro AAF bietet umfassende Funktionen für automatisiertes Fokussieren:
| Integriertes Design | Plug-and-Play, Stable Hardware and Software Leistung |
|---|---|
| Breite Kompatibilität | AAF elektrischer Fokussierer von ToupTek Astro unterstützt präzise Montage, Fokussierung oder Führung in einem zuverlässigen Astrofotografie-Aufbau. |
| Plattformübergreifend verfügbar | Mit umfassenden INDI-Treibern ausgestattet |
| Automatische Steuerung | Präzise Steuerung und entspanntes Fokussieren per Software-Automatisierung |
| Manuelle Steuerung | Manuelles Fokussieren mit dem mitgelieferten Handcontroller |
| Temperaturanpassung | Integrierter Temperatursensor zur fokussierten Anpassung an Temperaturänderungen per Software |

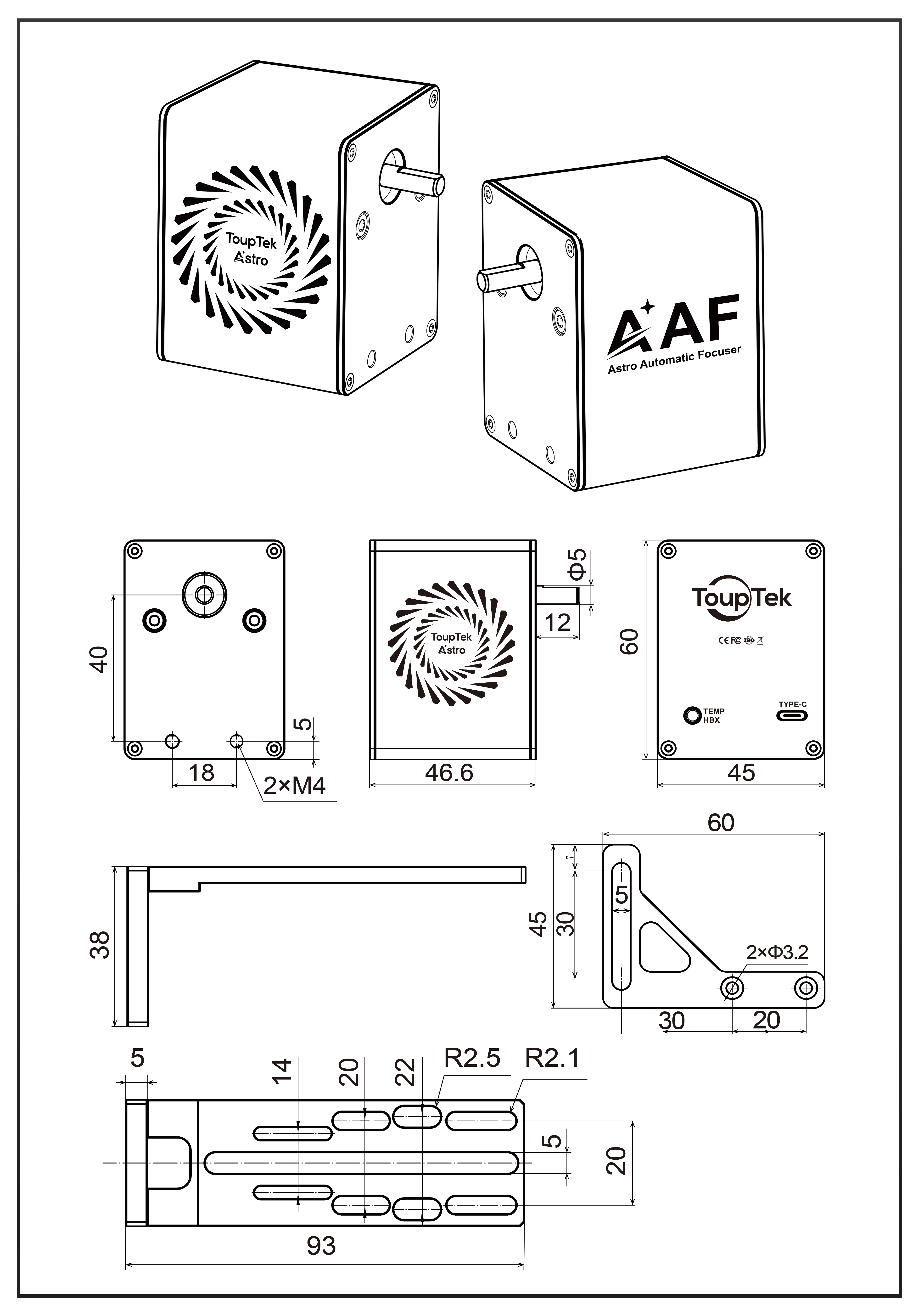

Technische Daten
| Gehäusematerial | Aluminiumlegierung |
|---|---|
| Größe | 45mm × 60mm × 47mm |
| Motor Spezifikationen | 35mm Stepper Motor |
| Drehmoment | 1.2N/M |
| Effektive Traglast | 5KG |
| Datenschnittstelle | Type-C (5V USB) |

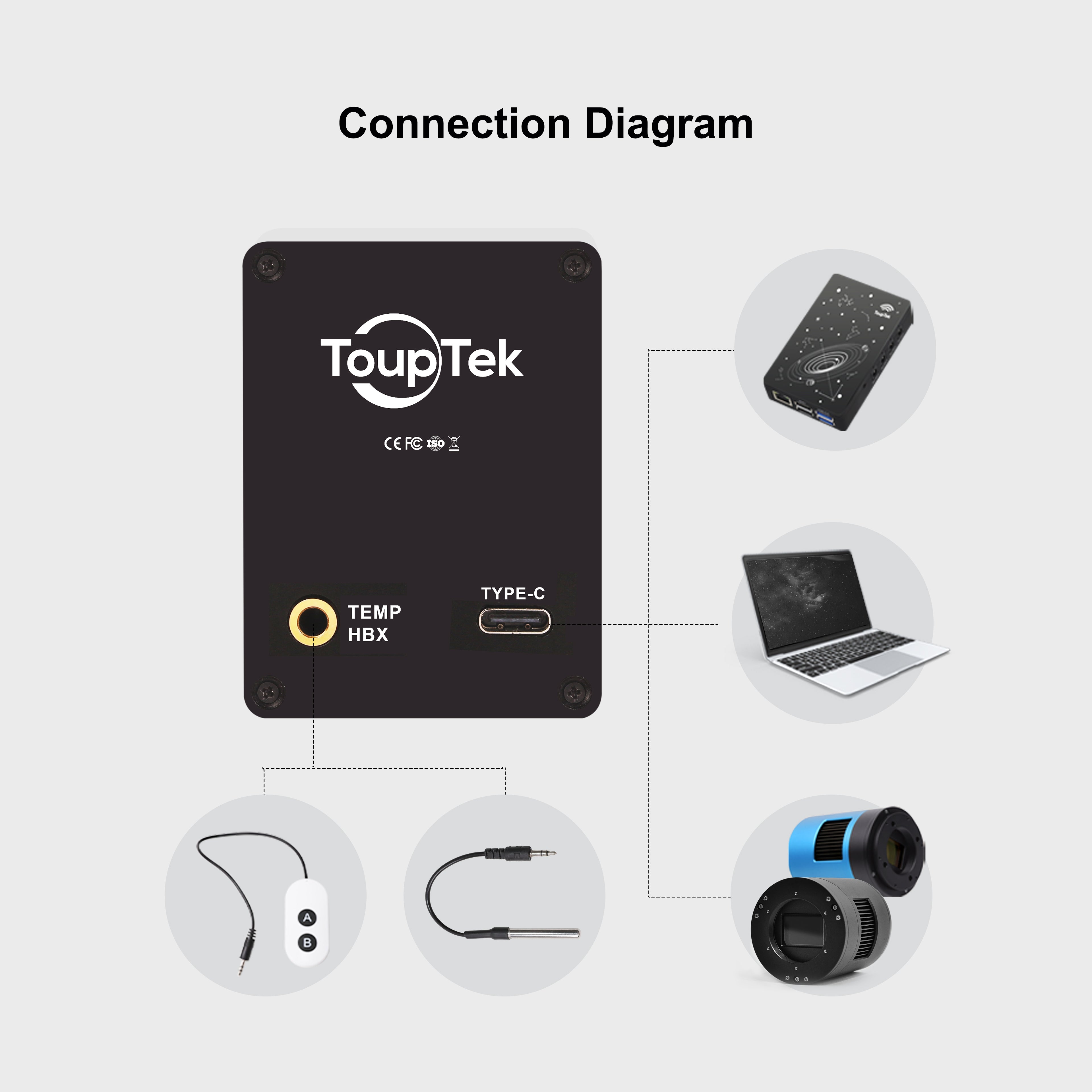

Anschlussdiagramm
Vollständiges Anschlussdiagramm zur korrekten Verbindung des AAF mit Teleskop und Kamerasystem.
Installation Anleitung
Installationsanleitung für Teleskope (Veranschaulicht mit ToupAstro HOPE D60)
1

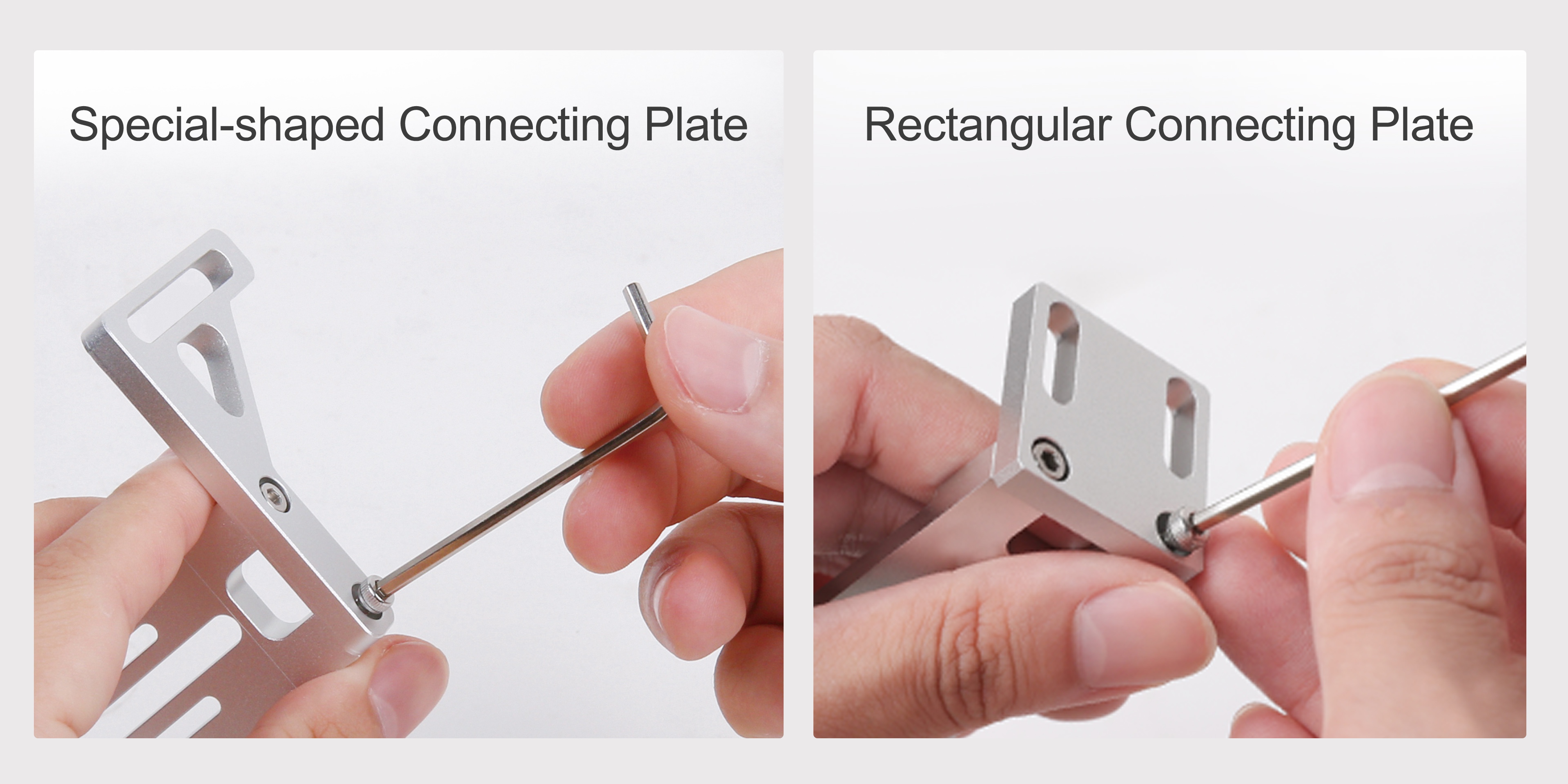

Verbindungsplatte montieren

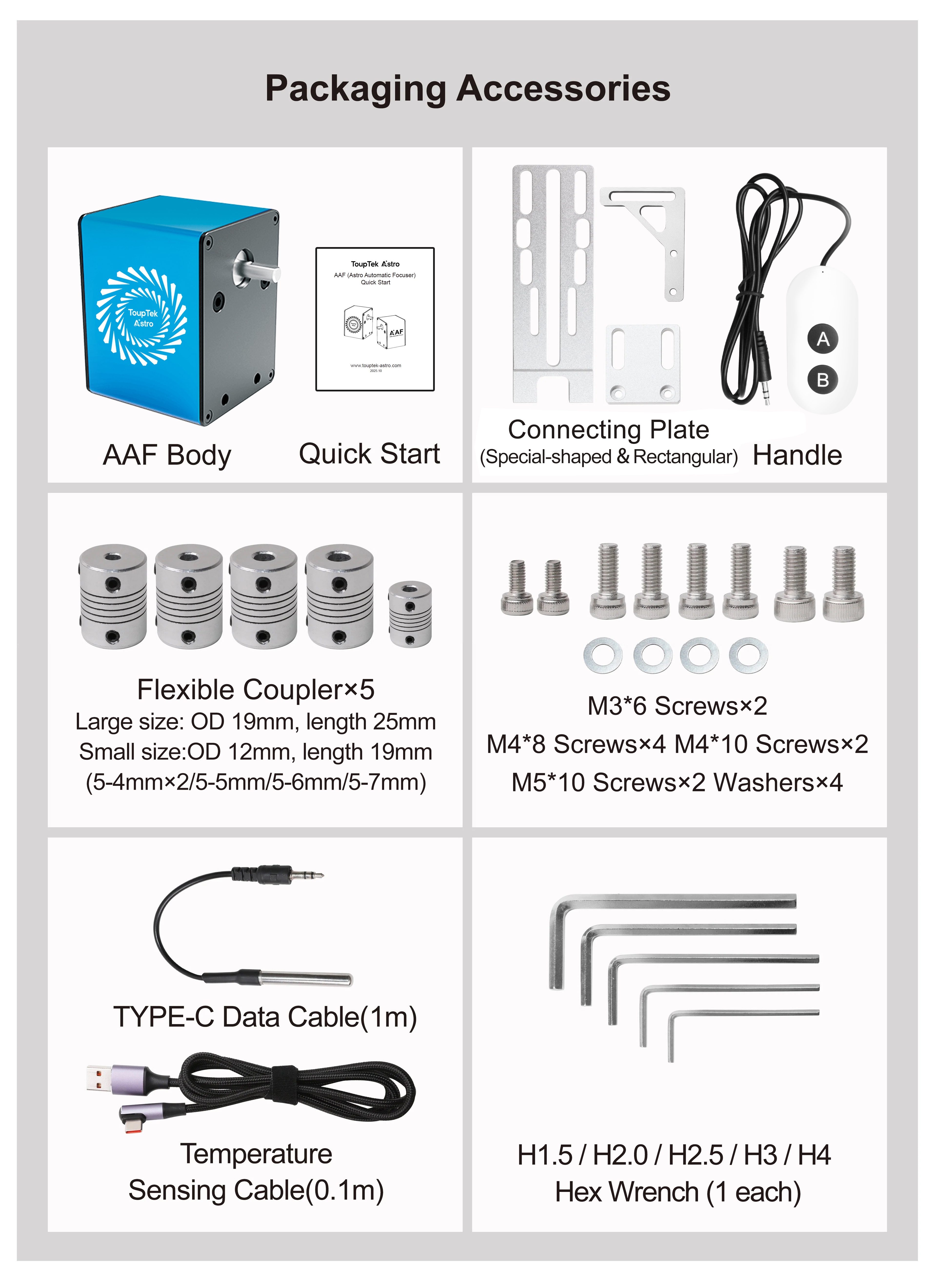

Prüfen Sie die Packliste und montieren Sie mit M3-Schrauben die speziell geformte Verbindungsplatte (horizontale Montage) oder die rechteckige Verbindungsplatte (vertikale Montage).
2

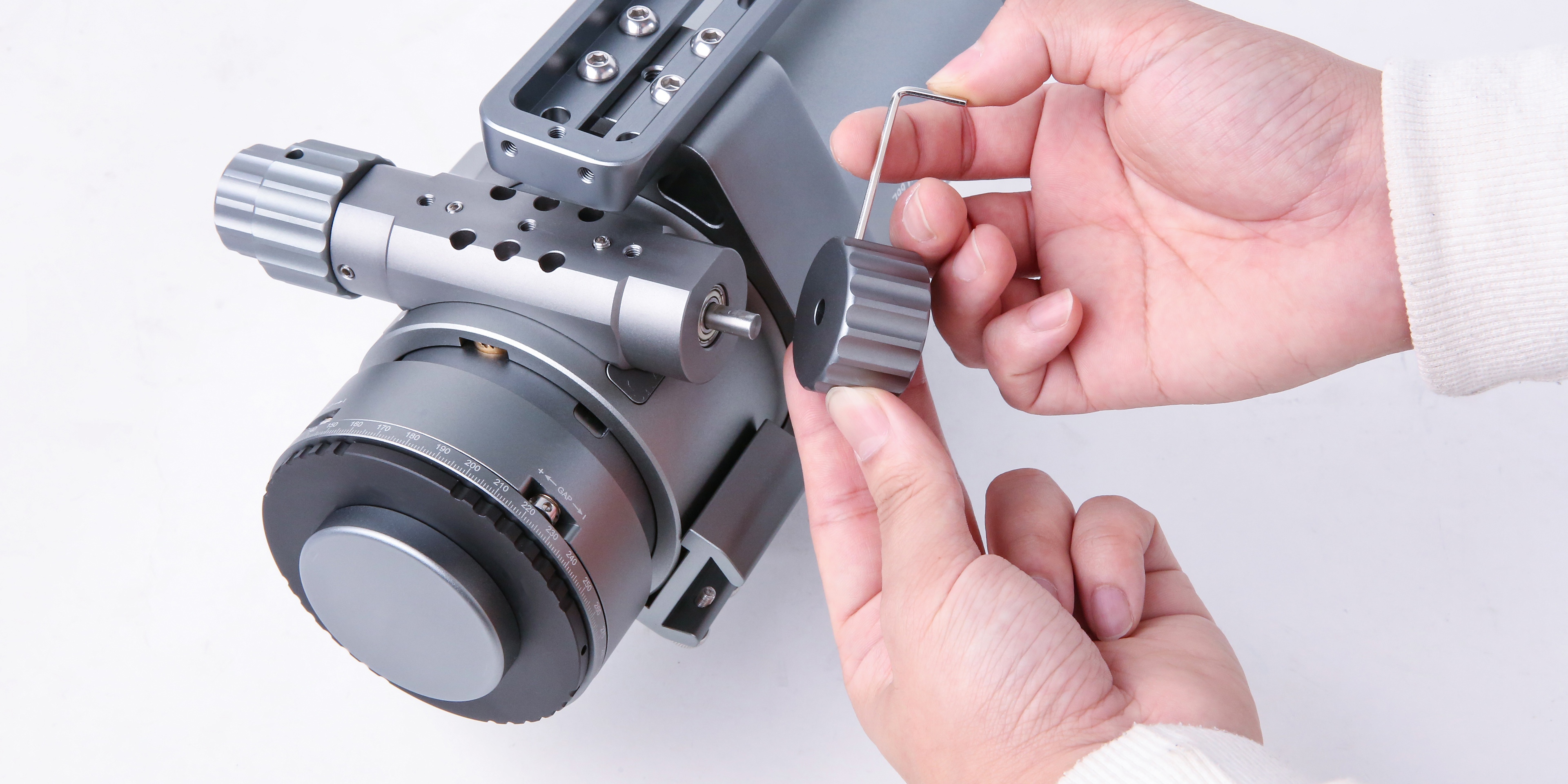

Fokussierknopf entfernen
Entfernen Sie den Fokussierknopf vom Teleskop.
3

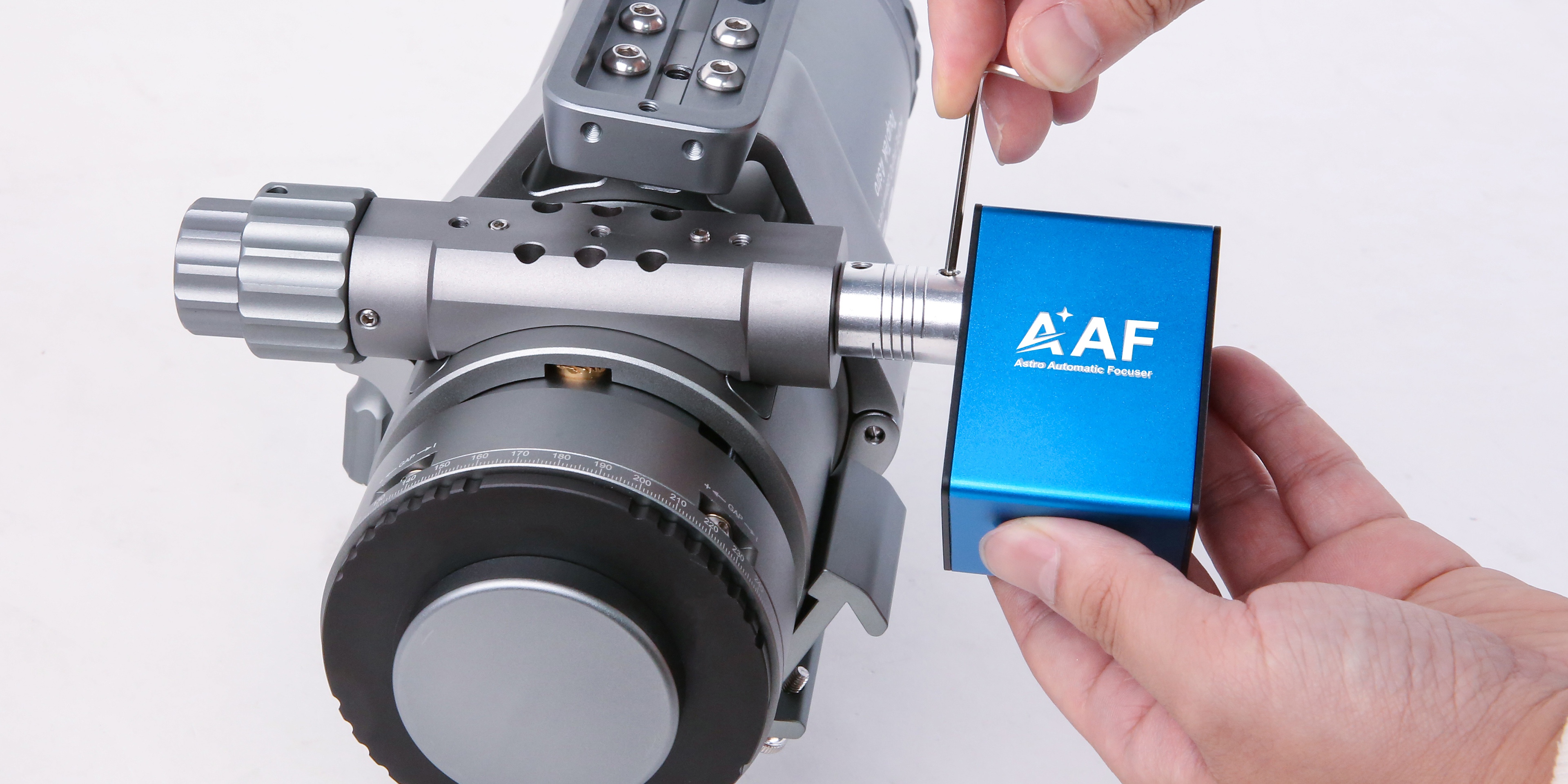

Flexiblen Kuppler montieren
Wählen und montieren Sie eine passend dimensionierte flexible Kupplung. Befestigen Sie anschließend das AAF-Gehäuse mit M4-Schrauben an der Kupplung.

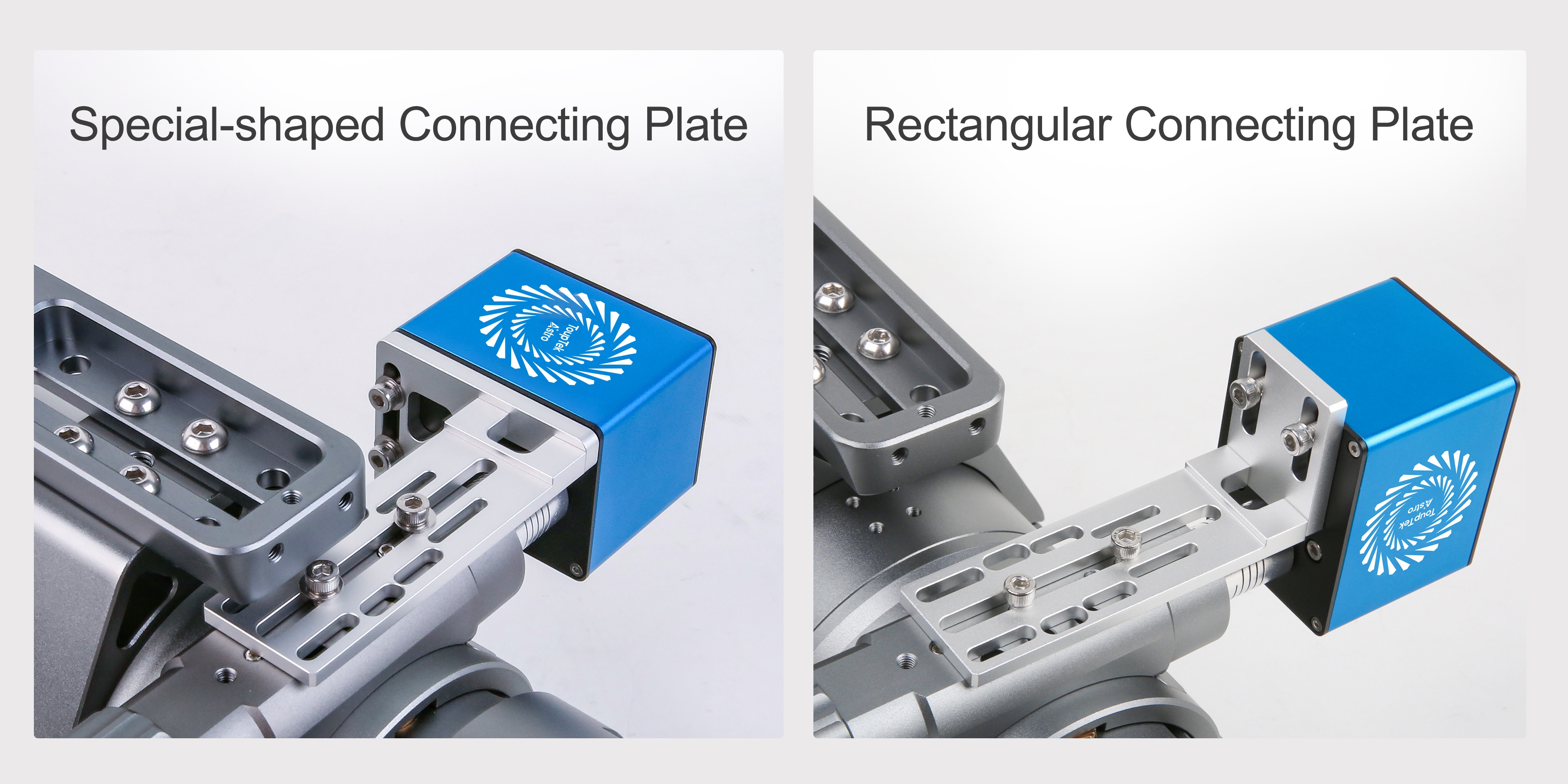

4
AAF-Gehäuse montieren
AAF elektrischer Fokussierer von ToupTek Astro unterstützt präzise Montage, Fokussierung oder Führung in einem zuverlässigen Astrofotografie-Aufbau.
5

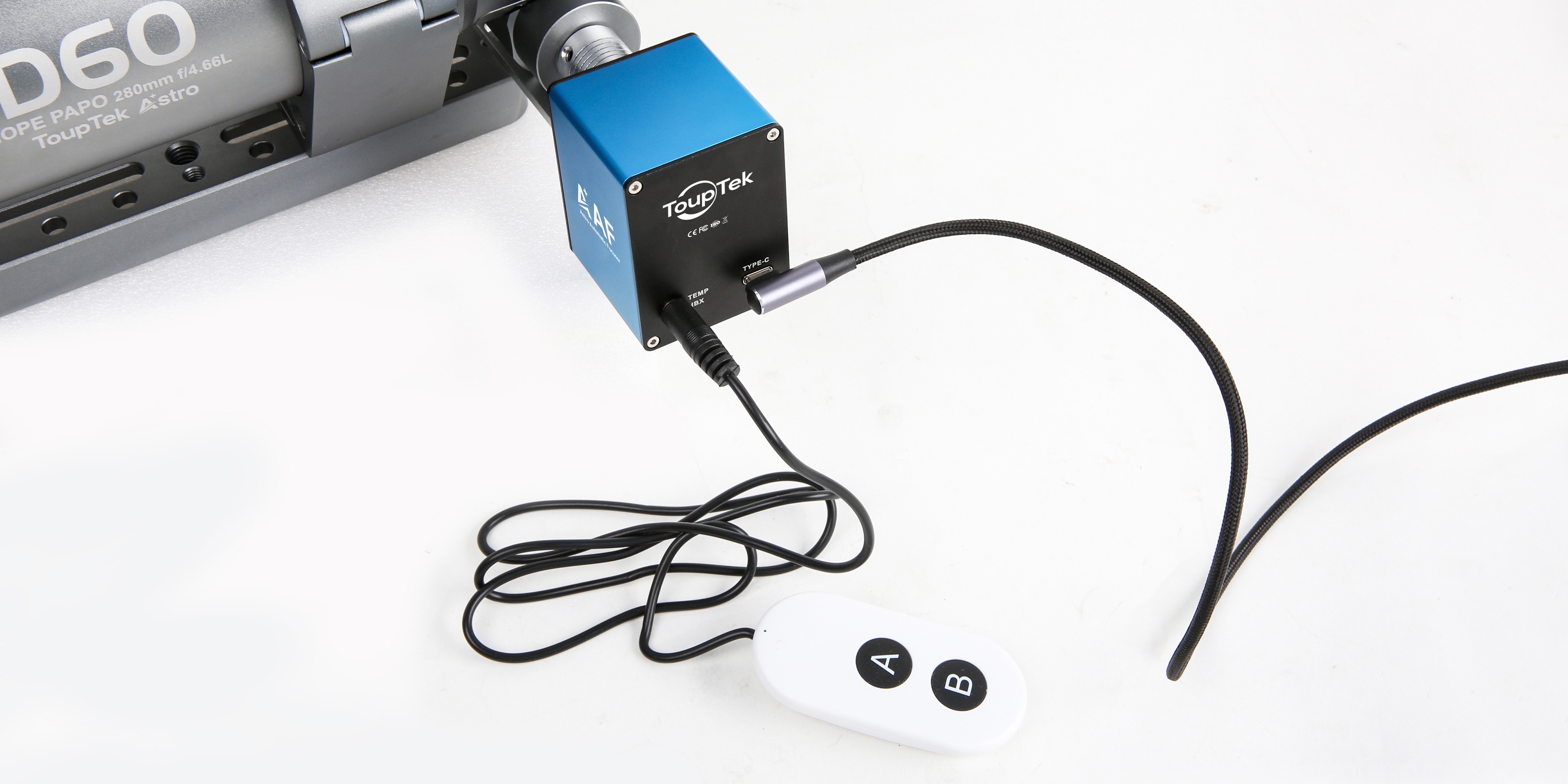

Kabel anschließen
Schließen Sie je nach Einsatzanforderung das USB-Datenkabel, das Temperaturfühlerkabel oder den Handcontroller an.
Installationsanleitung für das Leitfernrohr (Veranschaulicht mit ToupAstro GS-200 AR)
1
Verbindungsplatte montieren
Prüfen Sie die Packliste und montieren Sie mit M3-Schrauben die speziell geformte Verbindungsplatte (horizontale Montage) oder die rechteckige Verbindungsplatte (vertikale Montage).
2

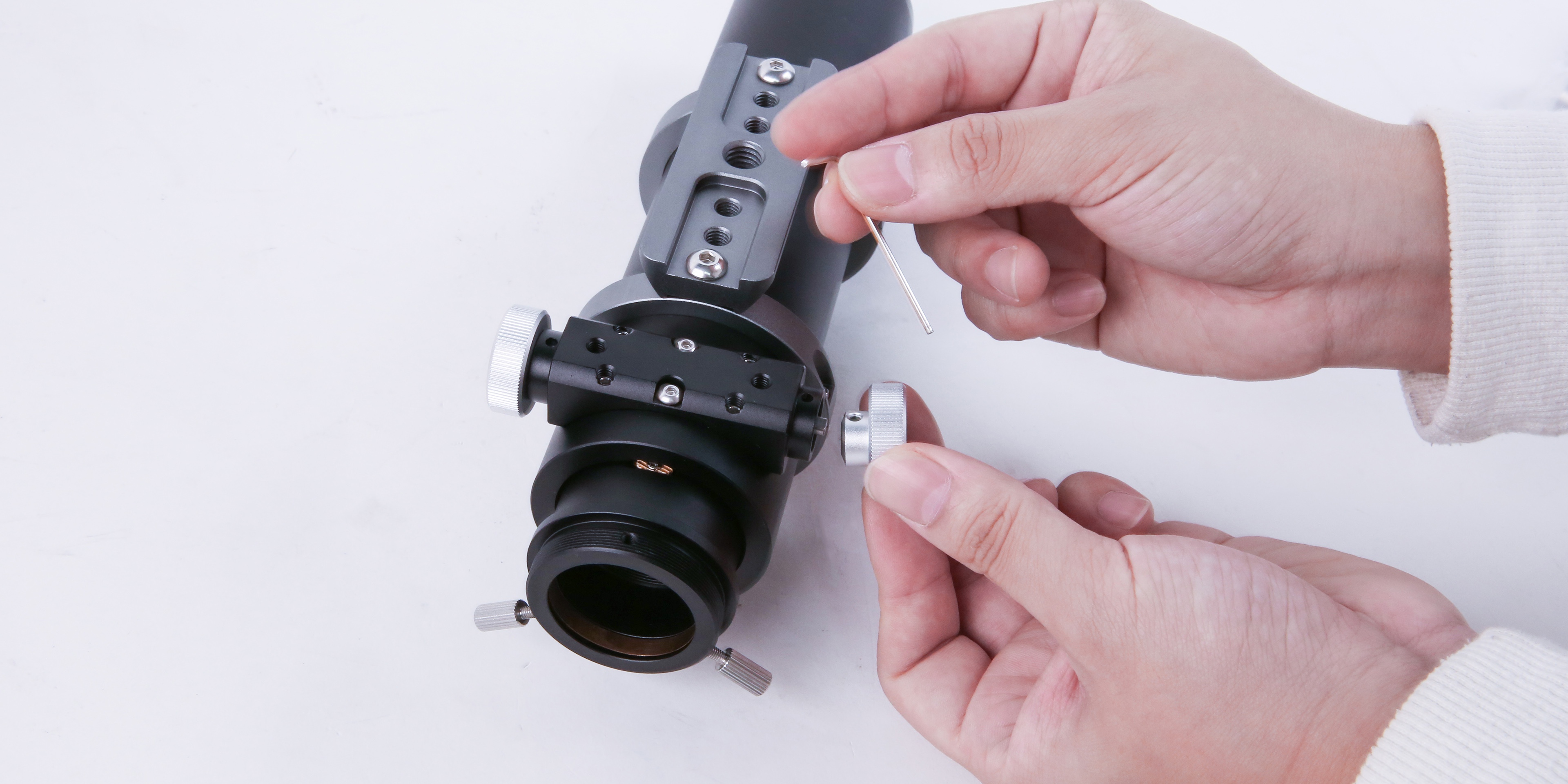

Fokussierknöpfe entfernen
Entfernen Sie die Fokussierknöpfe auf beiden Seiten.

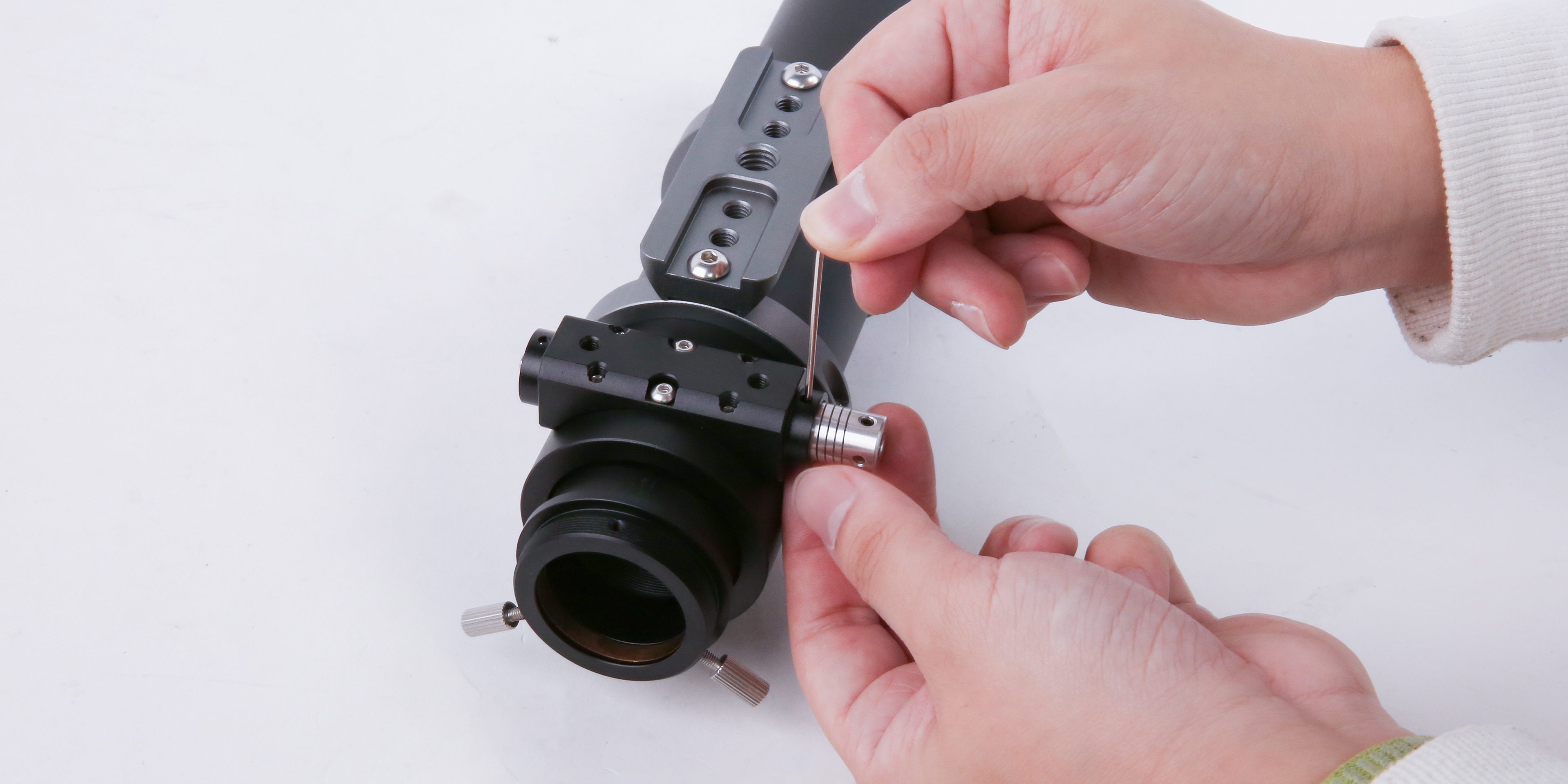

3
Flexiblen Kuppler montieren
AAF elektrischer Fokussierer von ToupTek Astro unterstützt präzise Montage, Fokussierung oder Führung in einem zuverlässigen Astrofotografie-Aufbau.

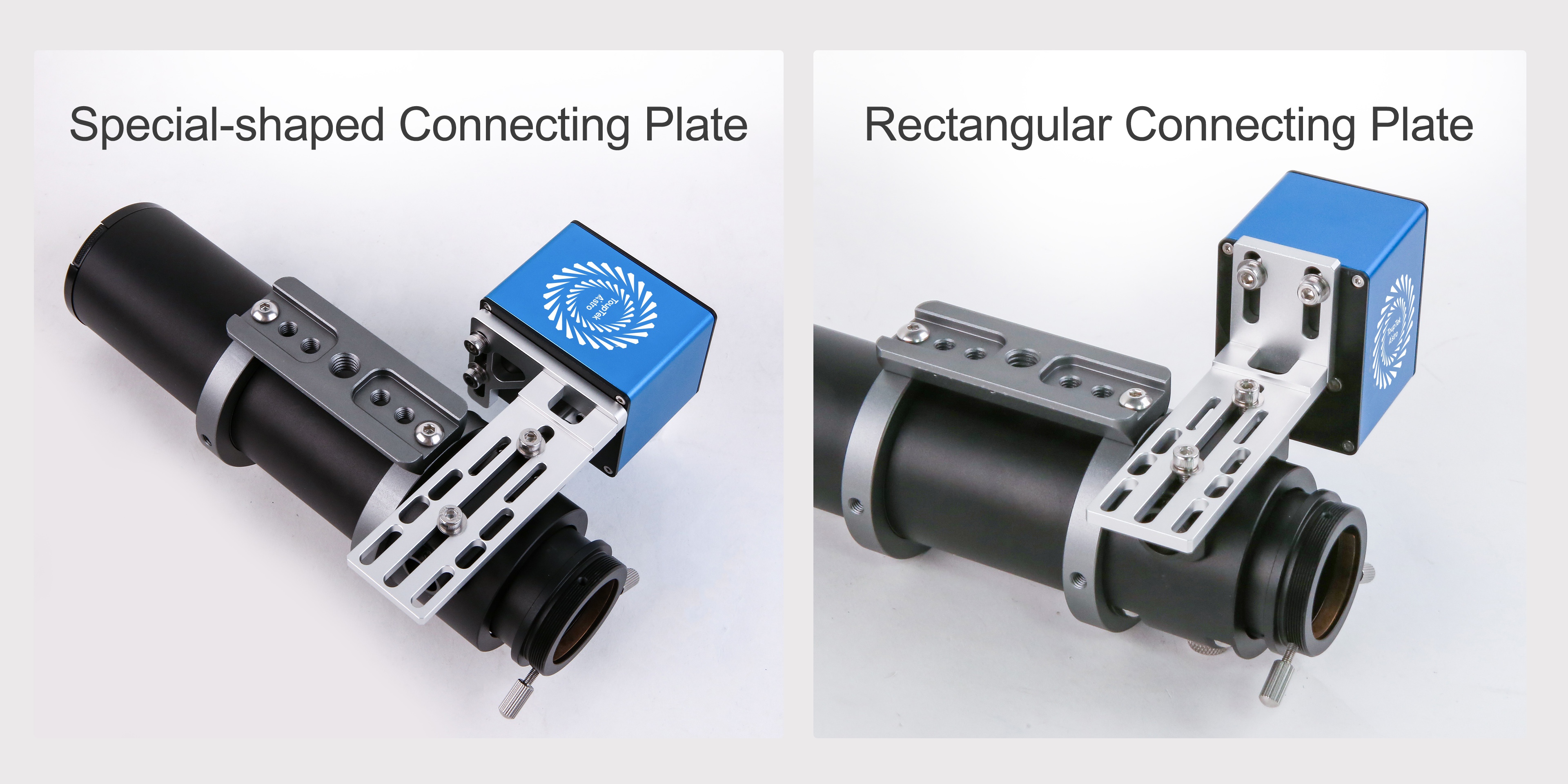

4
AAF-Gehäuse montieren
AAF elektrischer Fokussierer von ToupTek Astro unterstützt präzise Montage, Fokussierung oder Führung in einem zuverlässigen Astrofotografie-Aufbau.
5

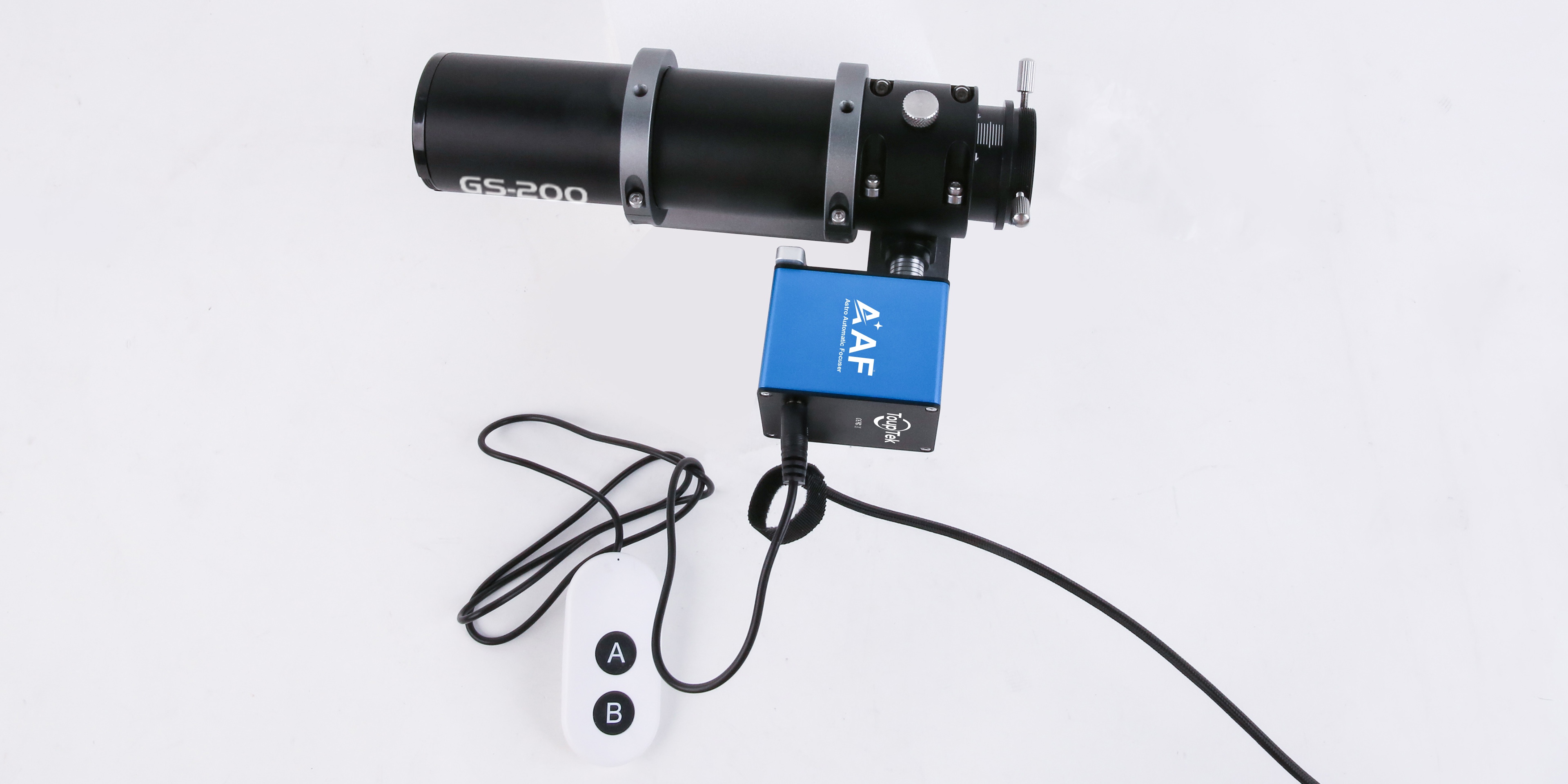

Kabel anschließen
Schließen Sie je nach Einsatzanforderung das USB-Datenkabel, das Temperaturfühlerkabel oder den Handcontroller an.
