OAG-L | Off-Axis-Guider
OAG-L Off-Axis-Guider
Der Off-Axis-Guider ist ein sehr wirksames und effizientes Astroimaging-Zubehör für langbrennweitige Teleskope, die besonders präzises Guiding benötigen.

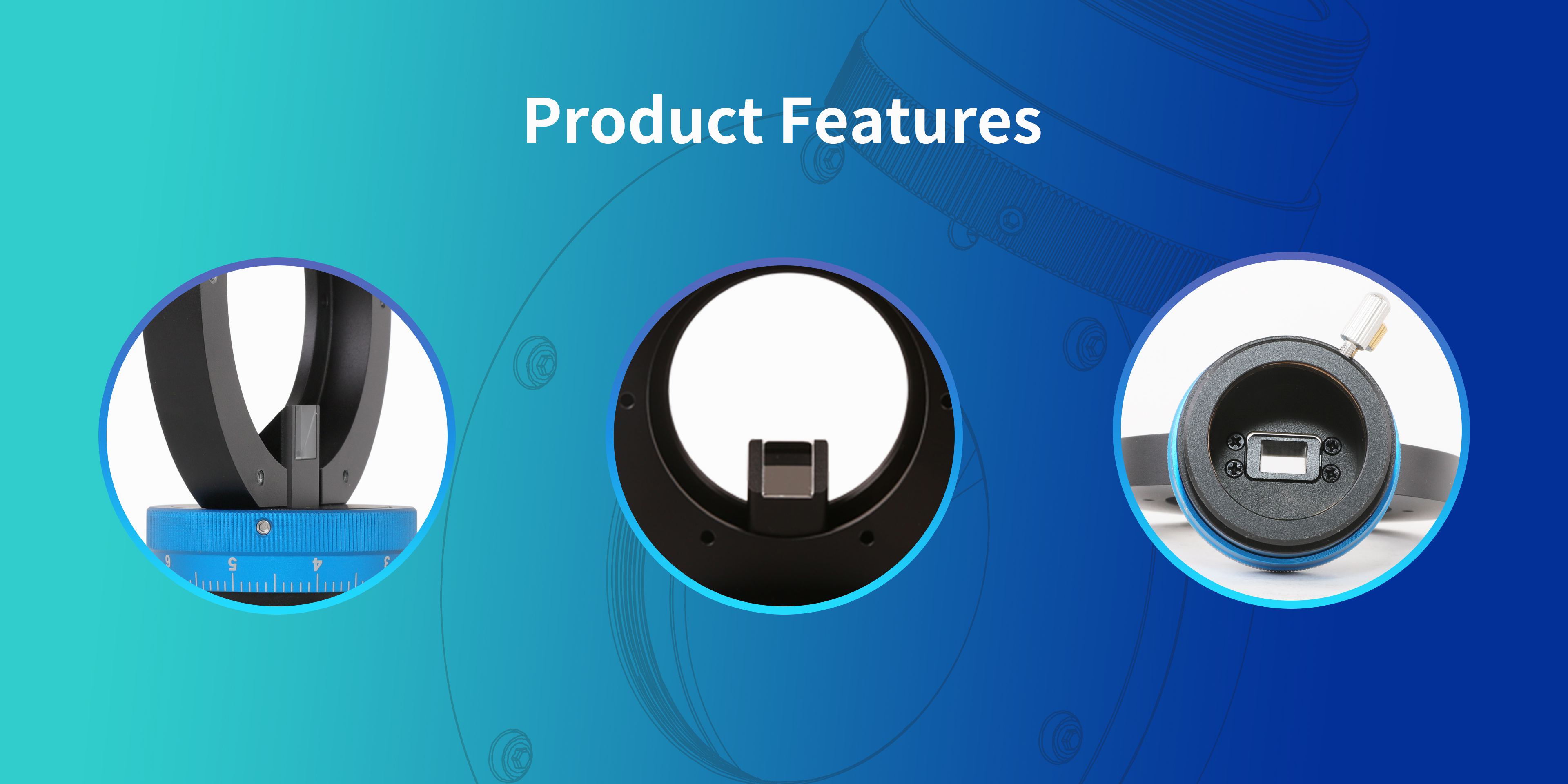

Produktmerkmale
Leichtes Design
Elegante Konstruktion mit moderater Bauhöhe von nur 17,5mm
Prismenabmessungen
10×10mm Prismenfläche mit 10×7mm effektiver Öffnung
Unterstützung für zwei Kameras
Haupt- und Guidekamera gleichzeitig anschließen, ohne zusätzliches Leitrohr
Breite Kompatibilität
Kompatibel mit allen ToupTek ATR Kameras und gängigen Marken

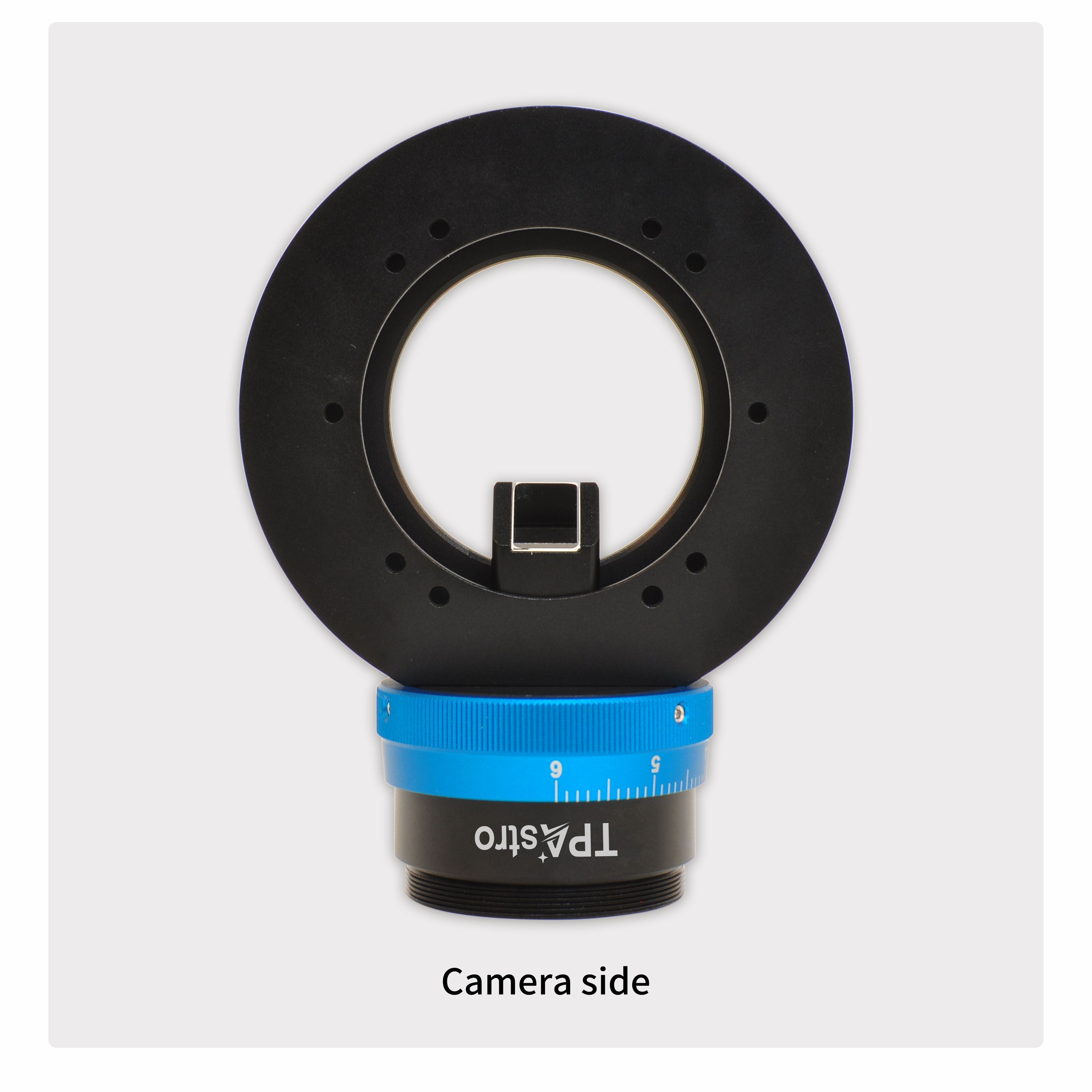

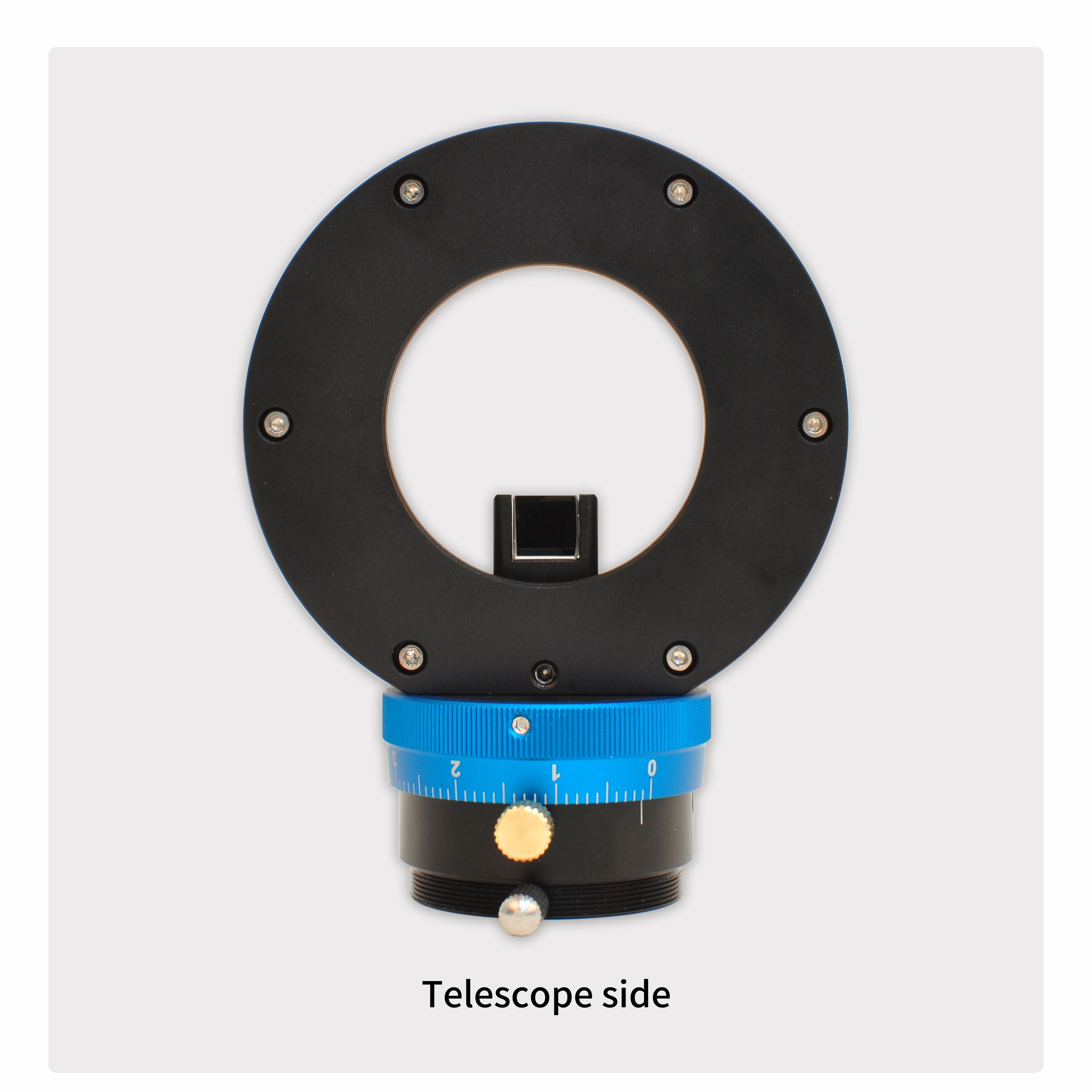

Produktansichten

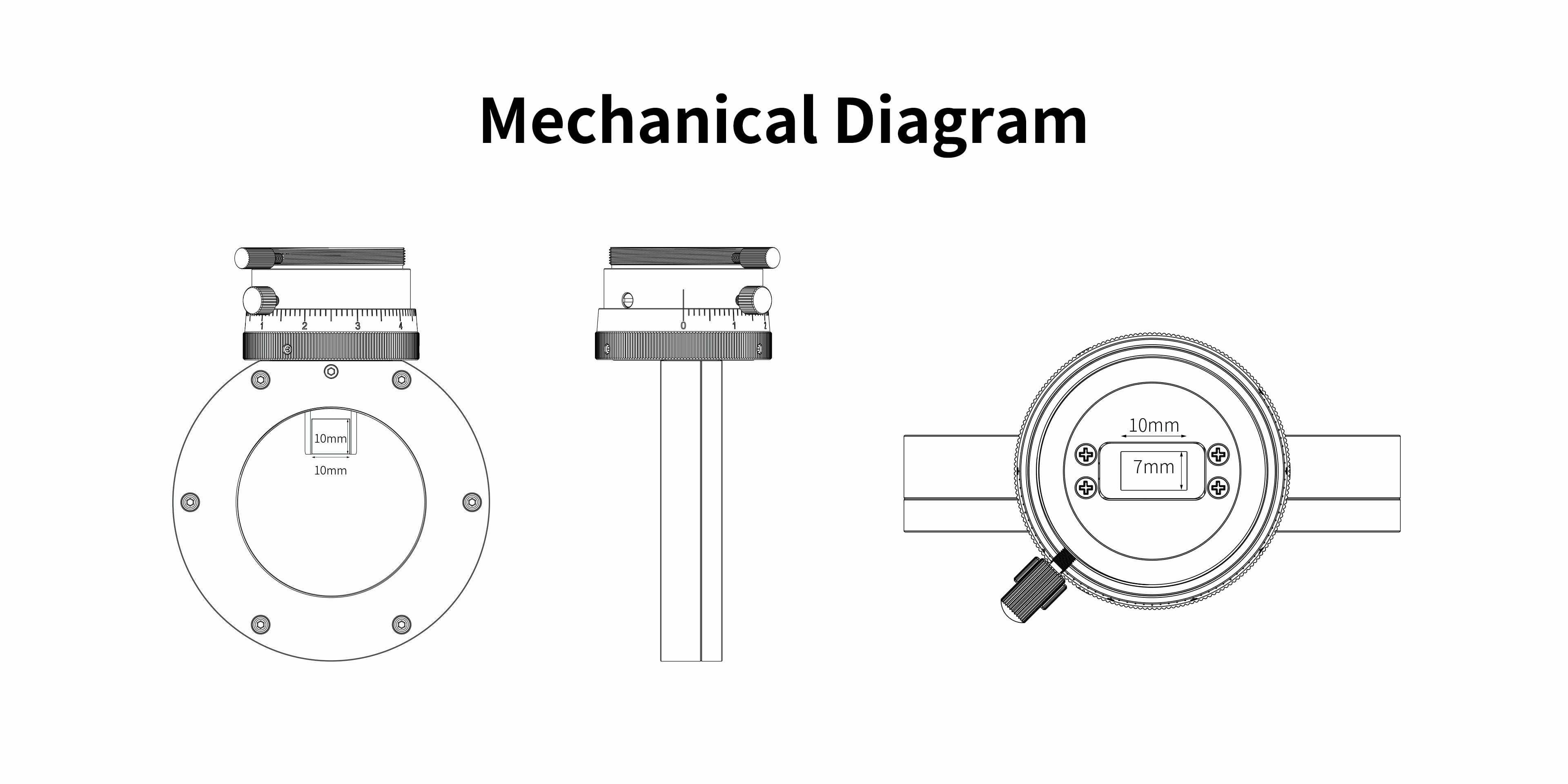

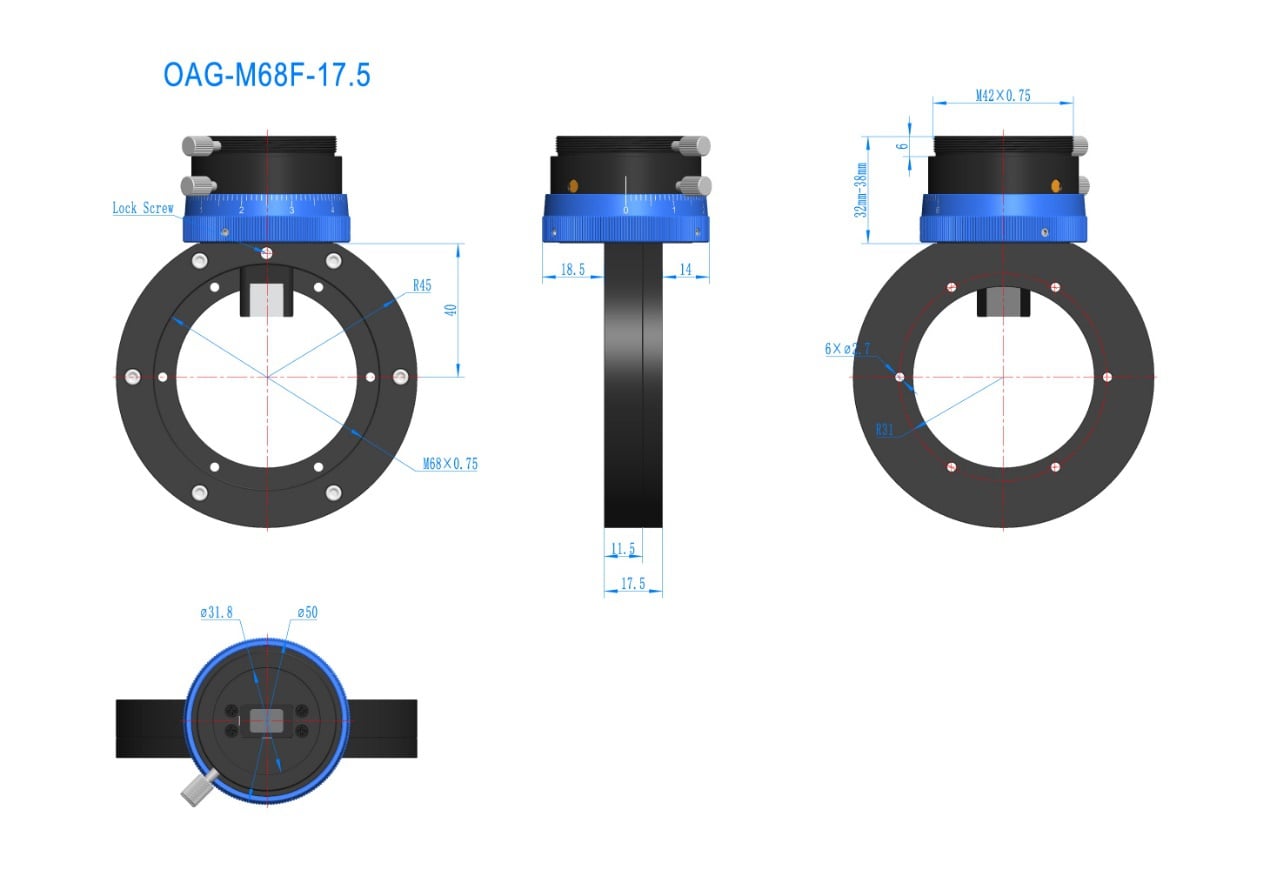

Mechanical Spezifikationen
Detaillierte mechanische Zeichnungen zeigen Abmessungen und Montageanschlüsse für verschiedene Konfigurationen.
Available Montageoptionen

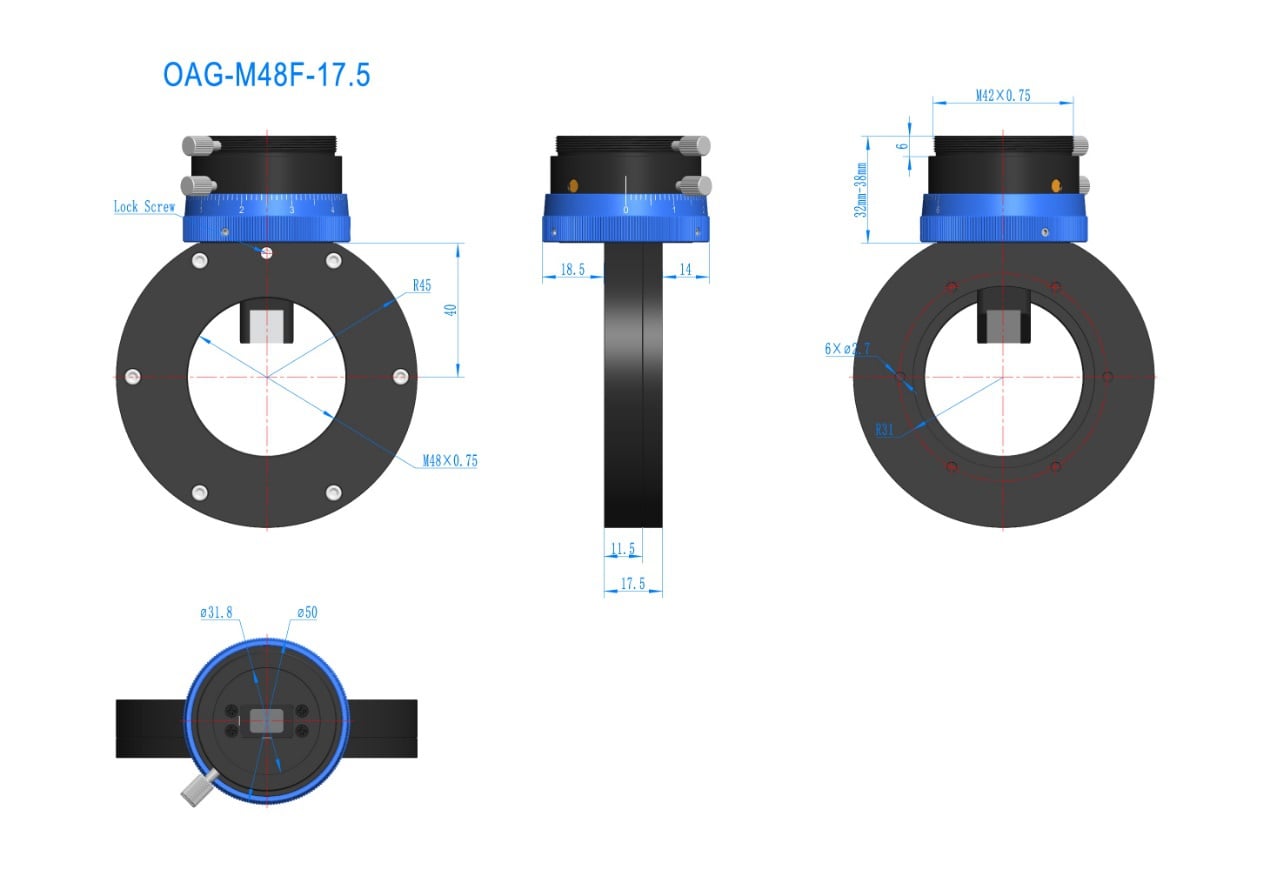

M48 Gewindeanschluss

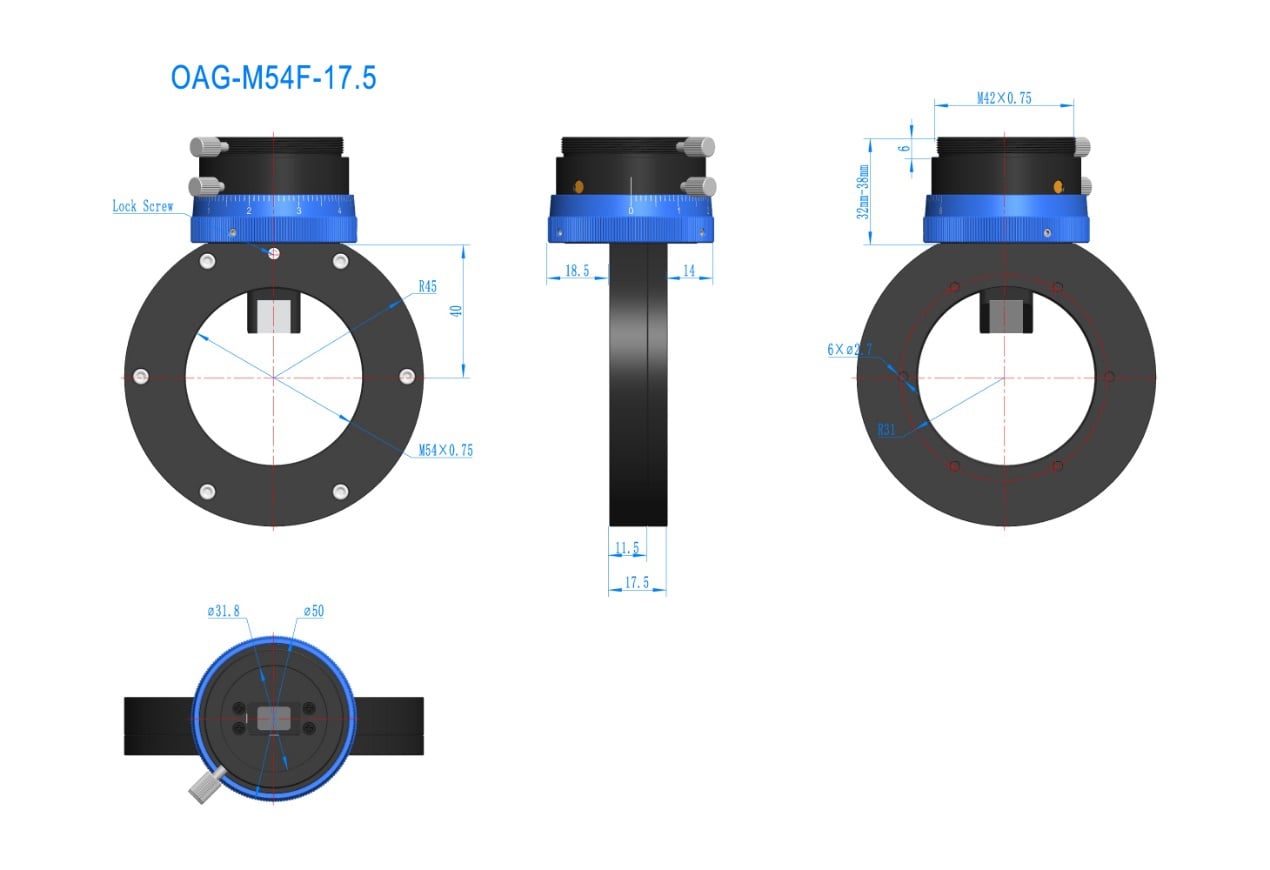

M54 Gewindeanschluss
M68 Gewindeanschluss
Technische Daten
| Gehäusedicke | 17.5mm |
|---|---|
| Prismengröße | 10mm × 10mm |
| Effektive Öffnung | 10mm × 7mm |
| Kompatible Kameras | Alle ToupTek ATR-Serien und gängigen Marken |
| Montageoptionen | M48-, M54- und M68-Gewinde verfügbar |
| Material | CNC-gefräste Aluminiumlegierung |
| Oberfläche | Eloxiert, mattschwarz |

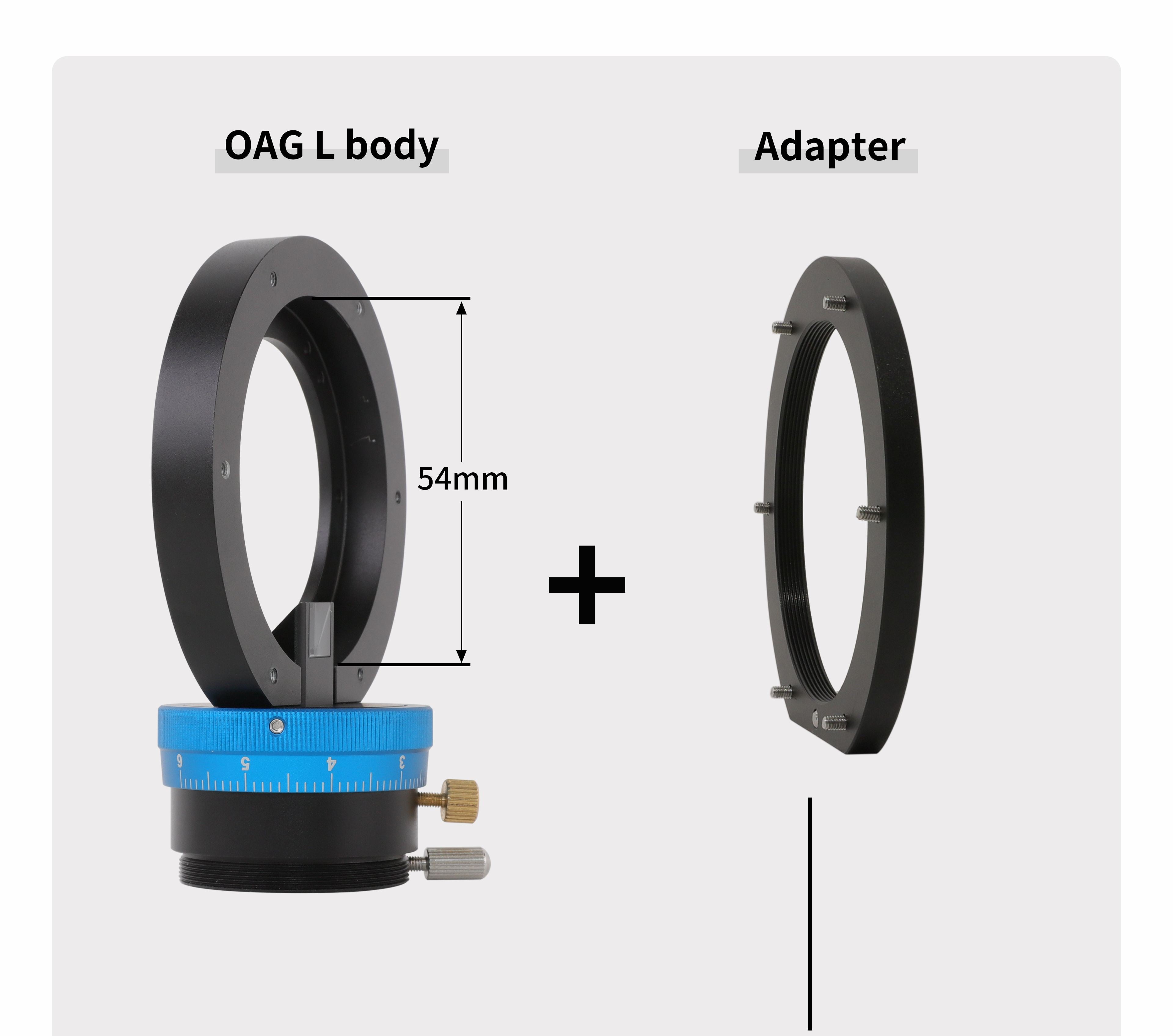

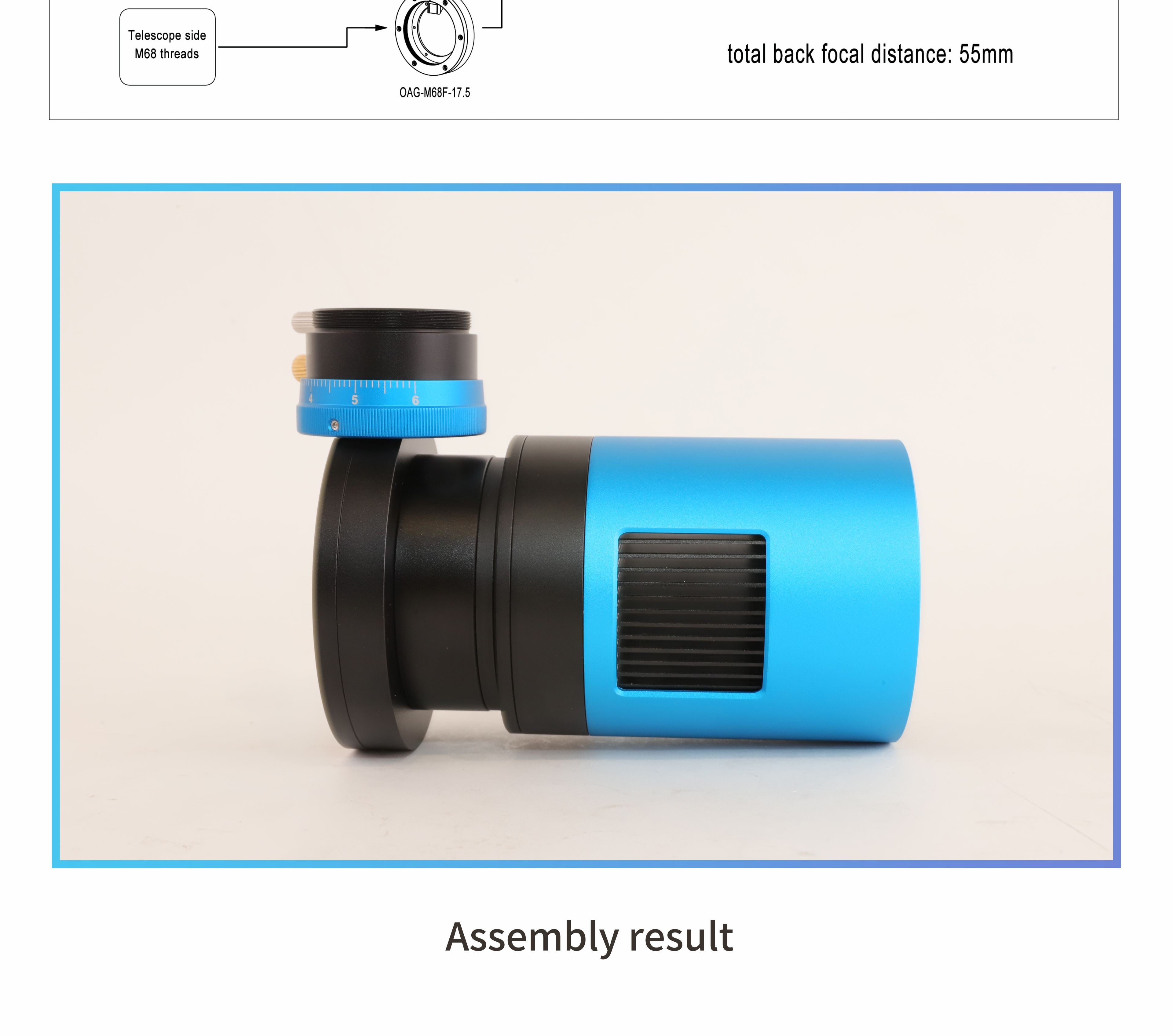

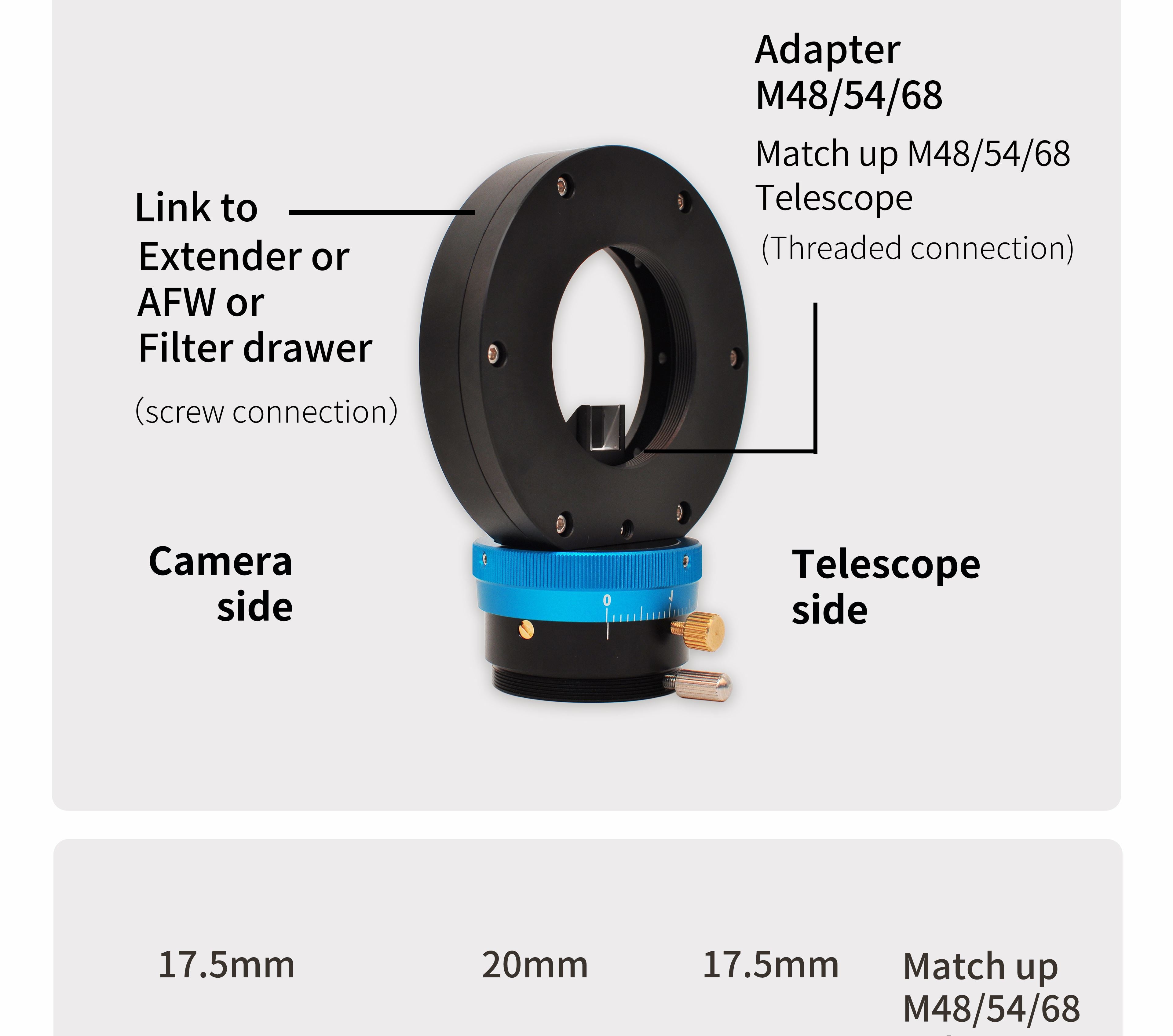

Anschlussmethoden
OAG-L Off-Axis-Guider von ToupTek Astro unterstützt präzise Montage, Fokussierung oder Führung in einem zuverlässigen Astrofotografie-Aufbau.

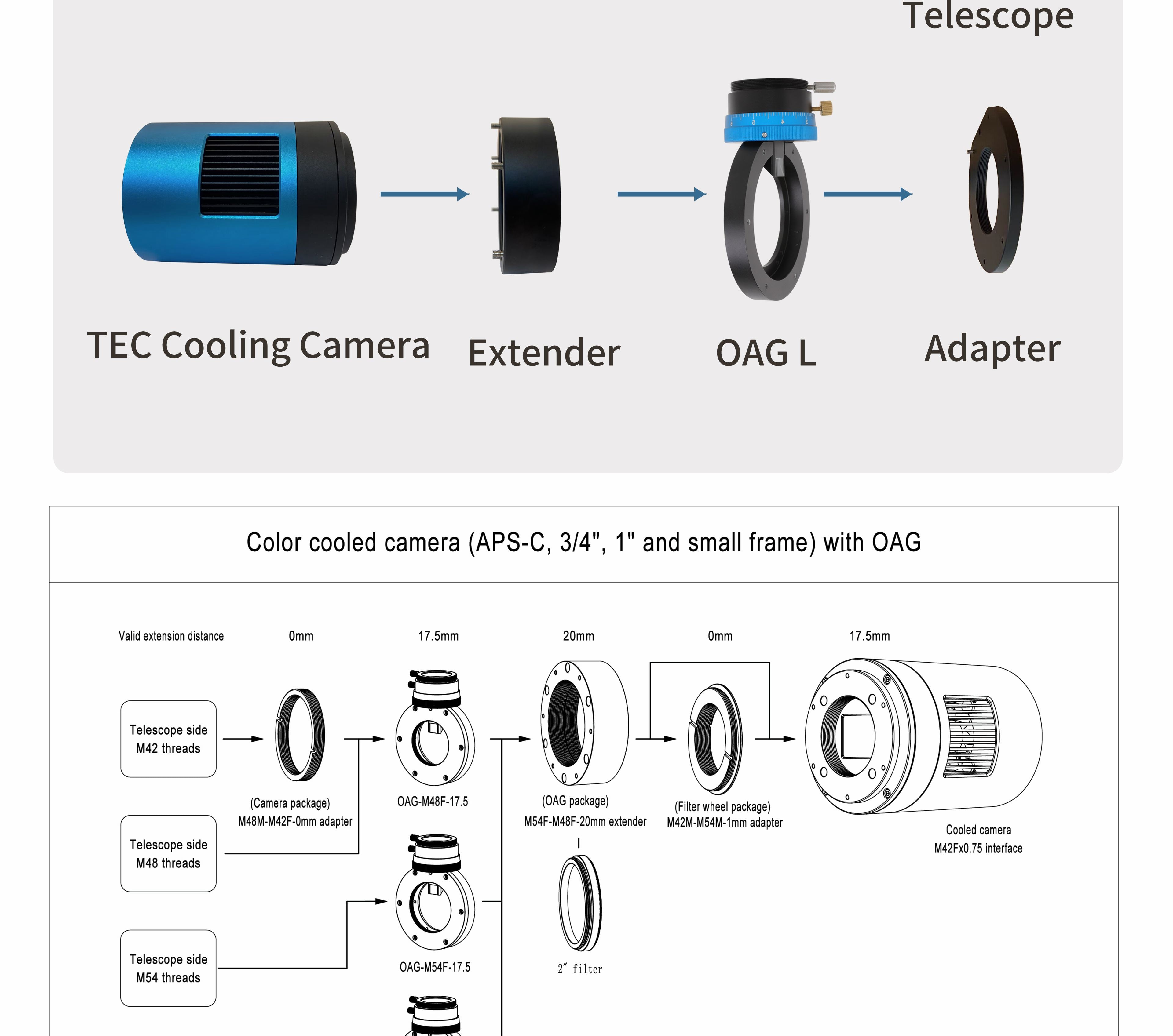

Vollständige Übersicht der Anschlusskonfigurationen

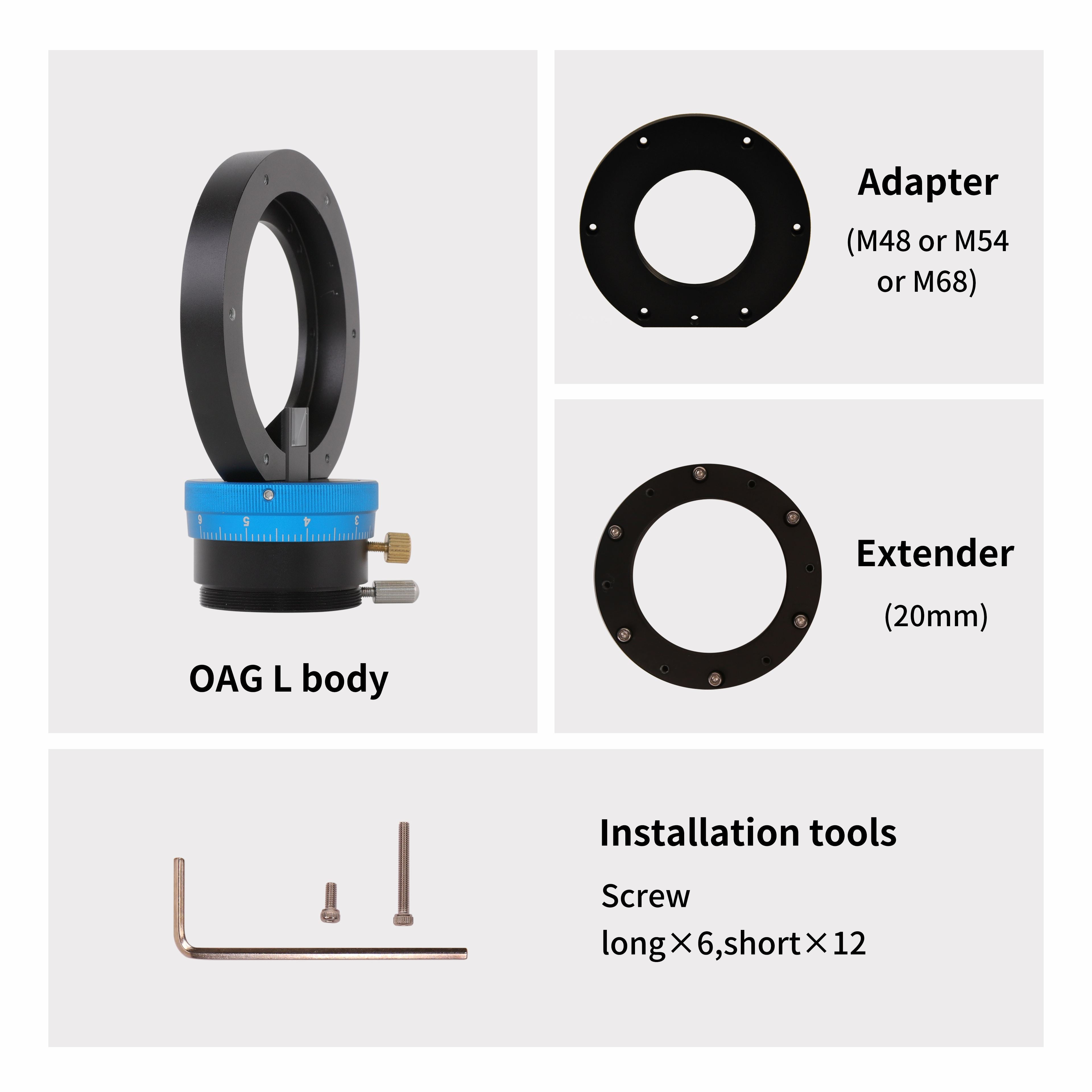

Lieferumfang
Standard-Lieferumfang:
1
OAG-L Off-Axis-Guider-Hauptkörper
2
1,25-Zoll-Adapter für Guidekamera
3
Montageschrauben-Set
4
Justierwerkzeuge
5
Schutzkappen
6
Benutzerhandbuch
Installationsanleitung
Befolgen Sie die ausführliche Installationsanleitung, um OAG-L, ATR-Kameras und Zubehör optimal einzurichten und auszurichten.
Kurze Installationstipps:
- Stellen Sie vor der Montage sicher, dass alle optischen Flächen sauber sind
- Prüfen Sie den Backfokusbedarf Ihrer konkreten Kamera
- Passen Sie die Prismaposition für die optimale Auswahl des Leitsterns an
- Ziehen Sie alle Verbindungen fest an, vermeiden Sie jedoch Überdrehen
- Überprüfen Sie die Guiding-Leistung vor Beginn der Aufnahmesitzung
