ATR585M camera DSO raffreddata
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.
Importante: Tutte le camere DSO raffreddate devono essere collegate a un’alimentazione esterna da 11-14V. Consigliamo l’adattatore incluso o una batteria agli ioni di litio con uscita stabile da 11-14V.
Informazioni sensorermation
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.
- Risoluzione: 3840 × 2160 (8.3MP)
- Dimensione pixel: 2.9μm × 2.9μm
- Area immagine: 11.2mm × 6.3mm
- Diagonale: 12.85mm
Caratteristiche principali
8.3 MP
Risoluzione
3840 × 2160
2.9 μm
Dimensione pixel
1/1.2-inch format
12-bit
ADC
16-bit HDR mode
38.9 ke⁻
Capacità full well
LCG mode
24 FPS
Frequenza di fotogrammi
12-bit RAW
512 MB
Buffer DDR3
Trasferimento stabile
ΔT 45°C
Raffreddamento
Long exposure
0.50 e⁻
Rumore di lettura
Ultra-low HCG

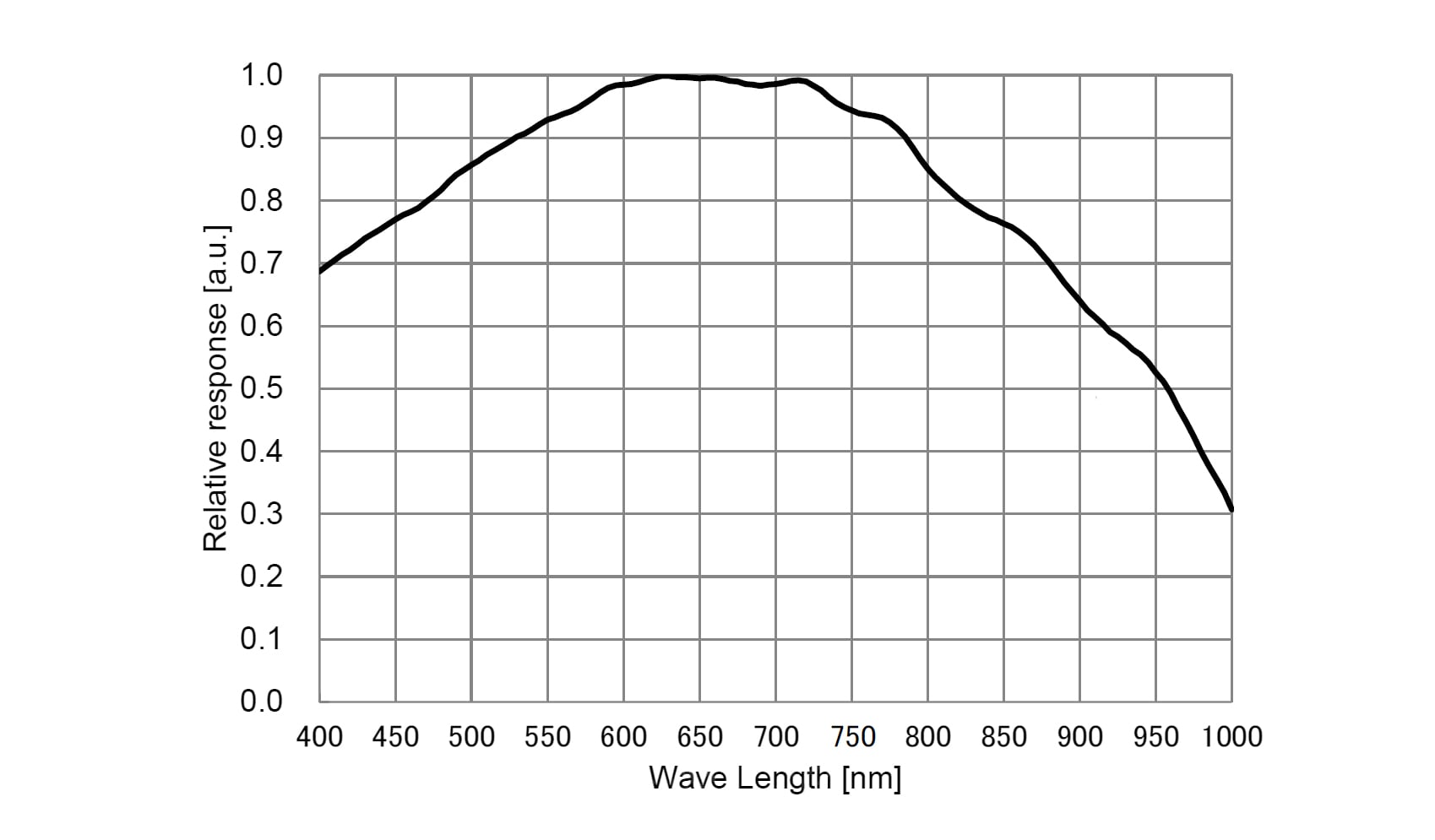

Spectral Response - QE Curve
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.

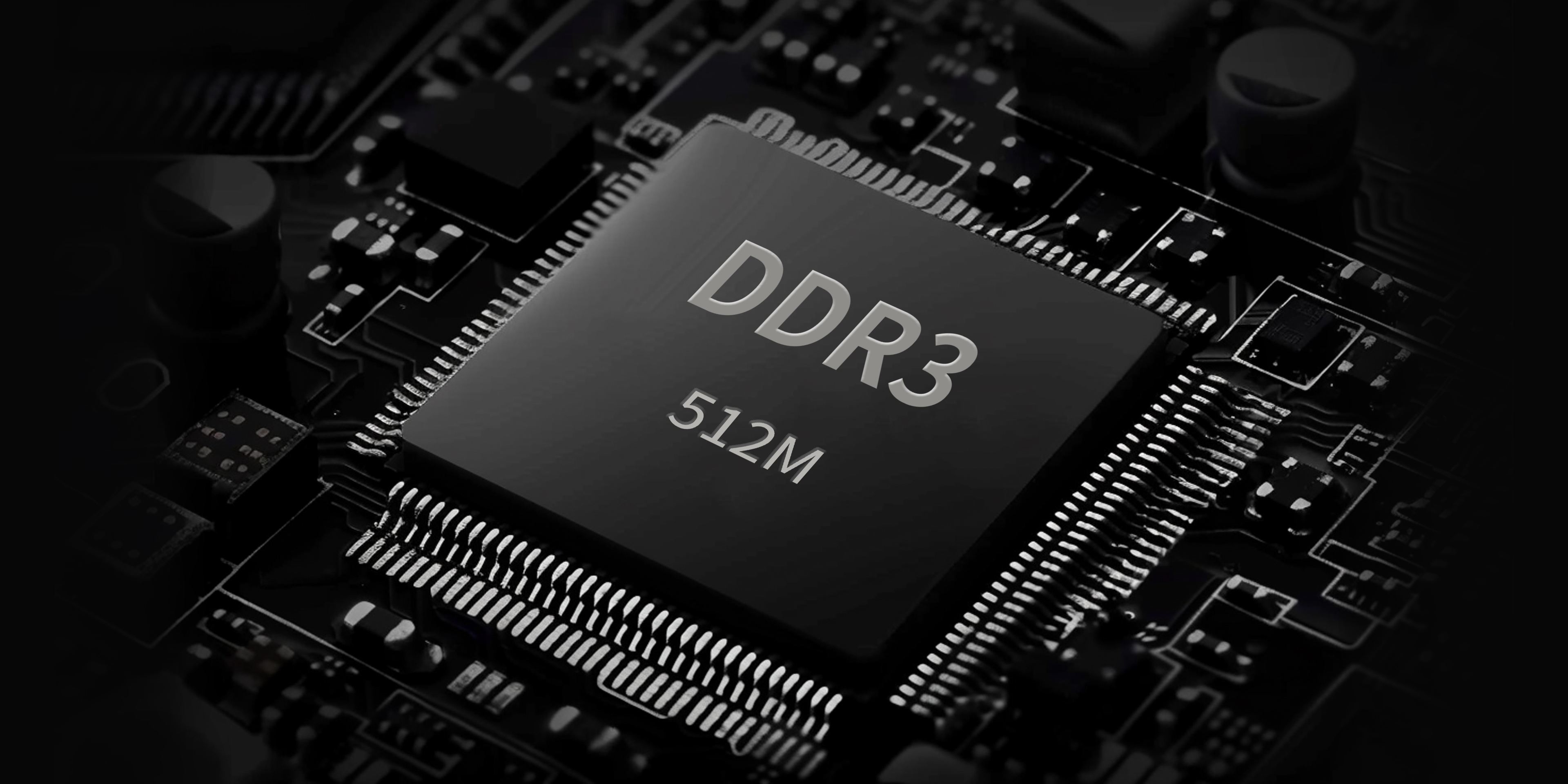

512MB DDR3 Memory Buffer
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.
Tecnologia Zero Amp-Glow
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.

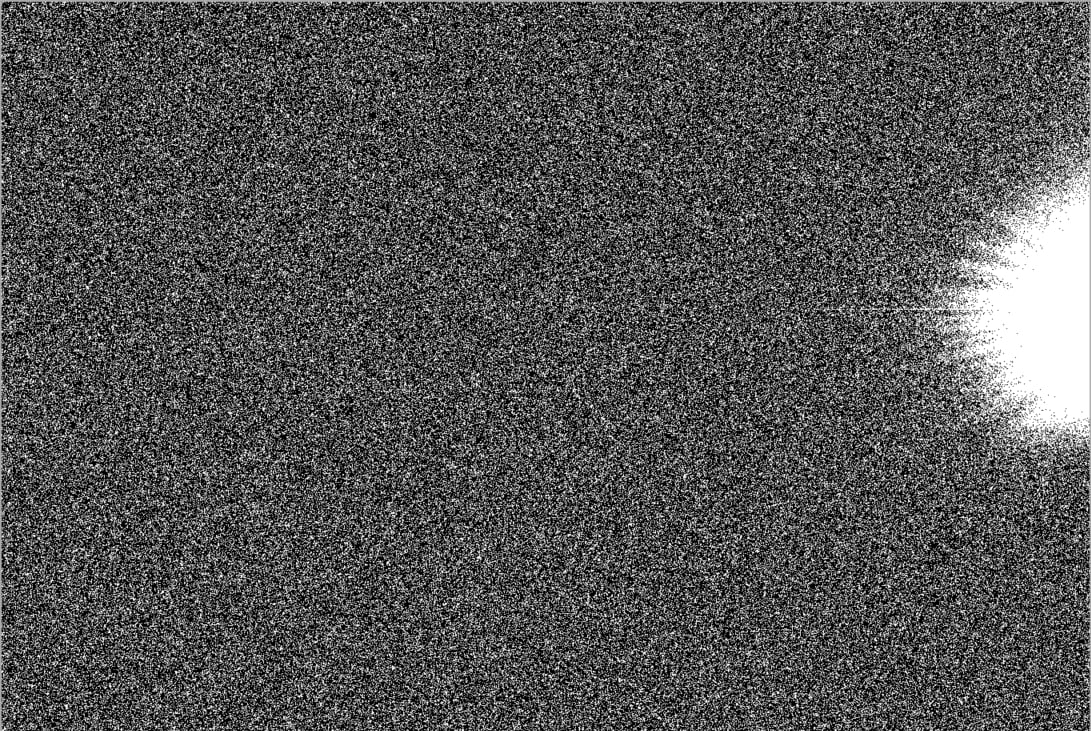

With Amp-glow

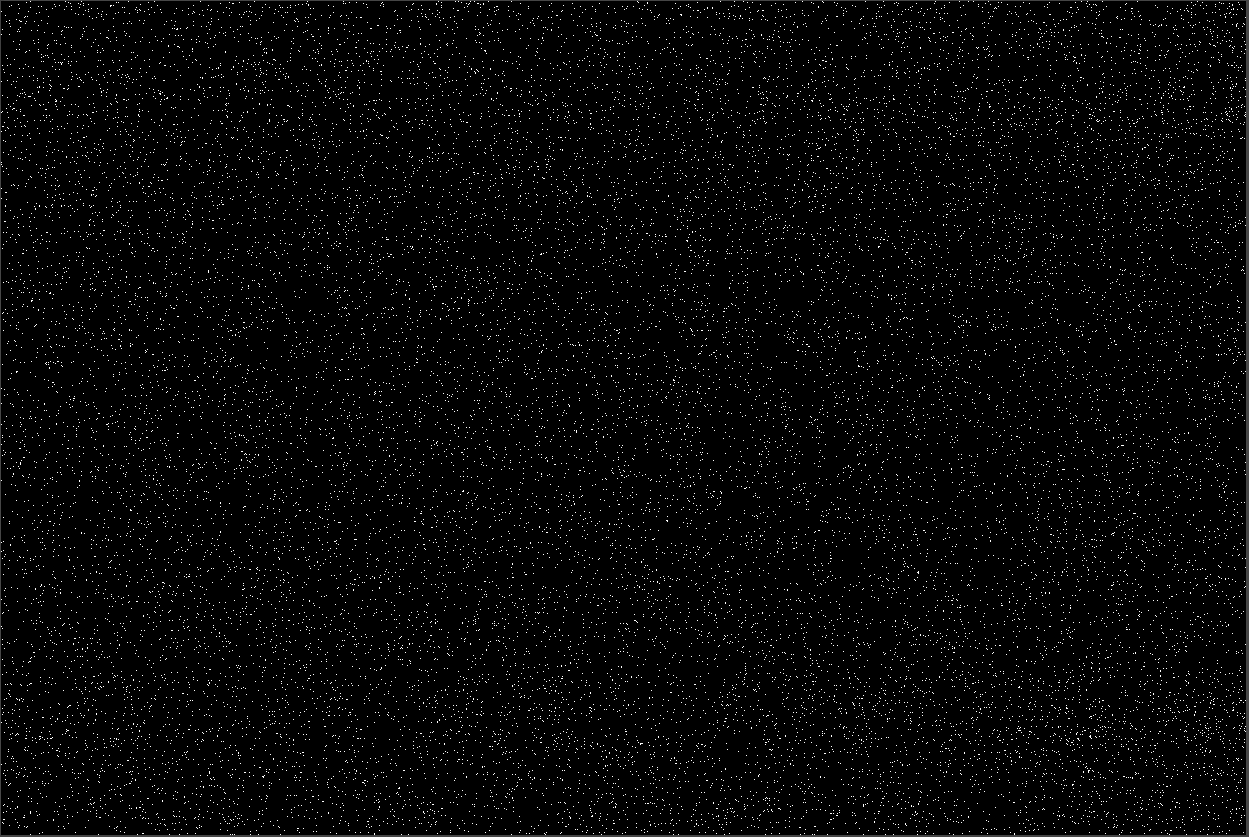

ATR585M: Zero Amp-glow
Sistema di raffreddamento
Two-Stage TEC Sistema di raffreddamento
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.
Efficient Raffreddamento Design
ATR585M è una camera DSO raffreddata ToupTek Astro per lunghe esposizioni stabili, basso rumore di lettura e astrofotografia deep-sky avanzata.
Tecnologia anti-rugiada
ATR585M adopts advanced anti-dew technology with a heating function consuming about 5 watts (can be turned off via software). The dew heater at the protection window has 4 adjustable levels.
Analisi delle prestazioni

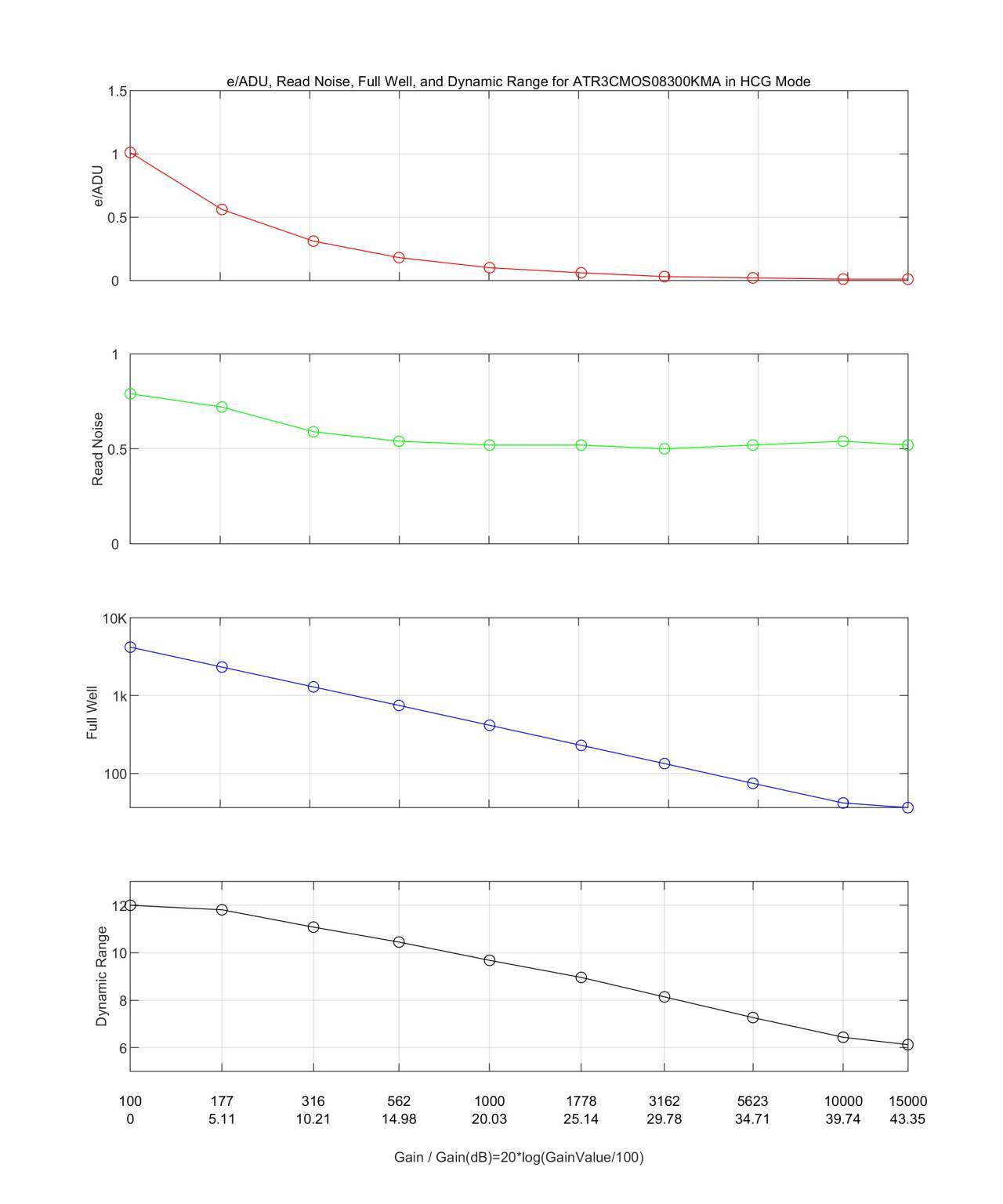

HCG Mode Prestazioni (Full Risoluzione, RAW 12-bit, Temp: -10°C)
High Conversion Gain (HCG) Mode: Optimized for ultra-low read noise (0.50e⁻ to 0.79e⁻), ideal for deep sky long exposure imaging where read noise is critical.

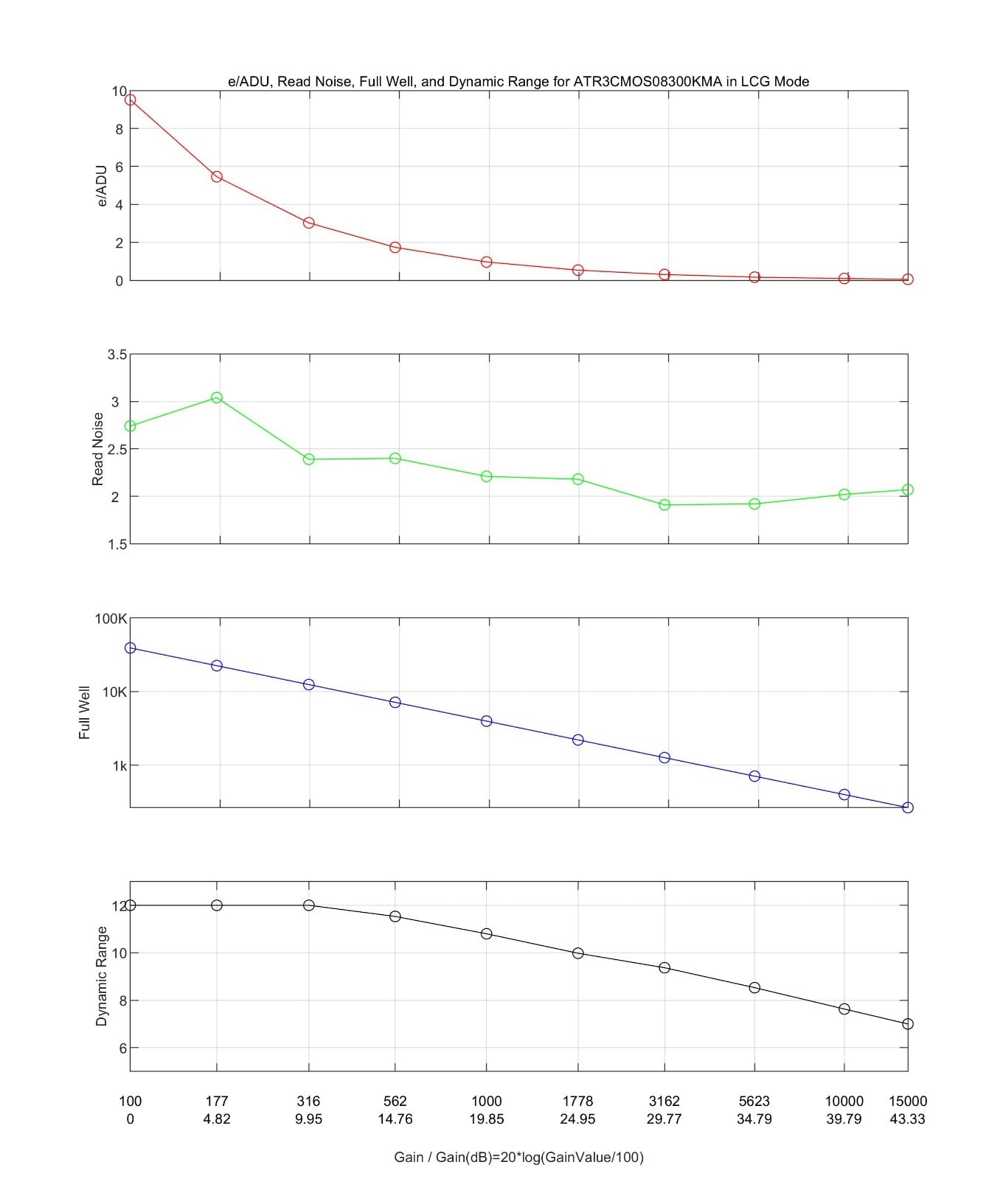

LCG Mode Prestazioni (Full Risoluzione, RAW 12-bit, Temp: -10°C)
Low Conversion Gain (LCG) Mode: ottimizzata per una maggiore capacità full well (38,9ke⁻), offrendo gamma dinamica più ampia per oggetti luminosi ed esposizioni brevi.

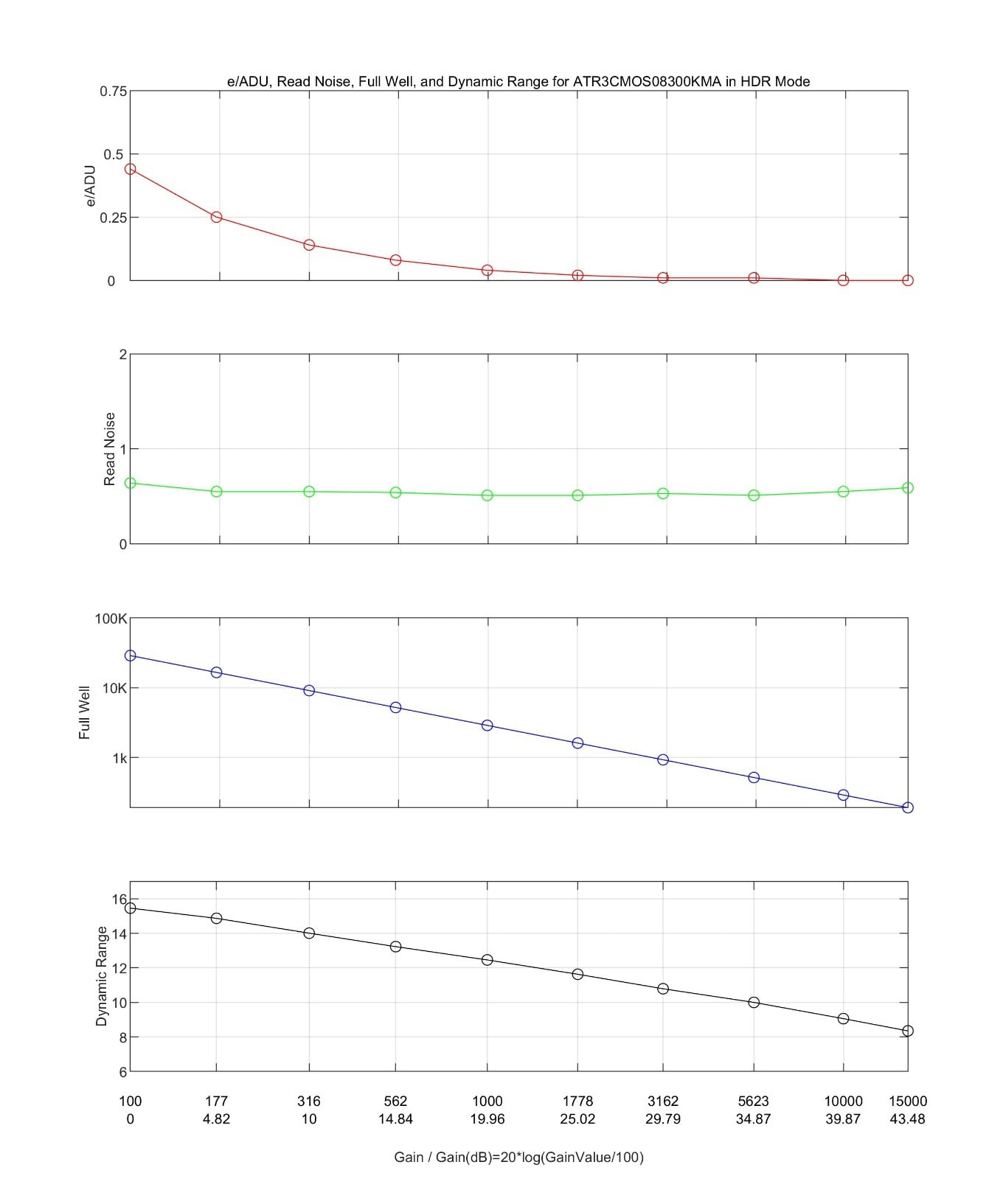

HDR Mode Prestazioni (Full Risoluzione, RAW 16-bit, Temp: -10°C)
HDR Mode: Combines HCG and LCG for extended dynamic range (88.6 dB), perfect for capturing both faint nebulae and bright stars in a single image.
Key Technical Specifiche
| Sensore | Sony IMX585 Back-Illuminated Mono CMOS |
|---|---|
| Risoluzione | 3840 × 2160 (8.3MP) |
| Dimensione pixel | 2.9μm × 2.9μm |
| Formato ottico | 1/1.2-inch (diagonal 12.85mm) |
| ADC | 12-bit (16-bit @ HDR) |
| Capacità full well | 38.9 ke⁻ (LCG mode) |
| Rumore di lettura | 0.50e⁻ to 3.04e⁻ |
| Picco QE | >91% |
| Frequenza di fotogrammi | 24 fps @ 12-bit / 47 fps @ 8-bit (USB 3.0) |
| Buffer DDR3 | 512MB (4Gb) |
| Raffreddamento | Two-stage TEC, up to 45°C below ambient (long exposure) |
| Esposizione max | Up to 3600 seconds (1 hour) |
| Alimentazione | DC 12V / 3.3A |
| Interfaccia | USB 3.0 / USB 2.0 |
| Tipo otturatore | Rolling shutter |
| Finestra di protezione | AR-window (mono) |
Dimensioni e interfaccias

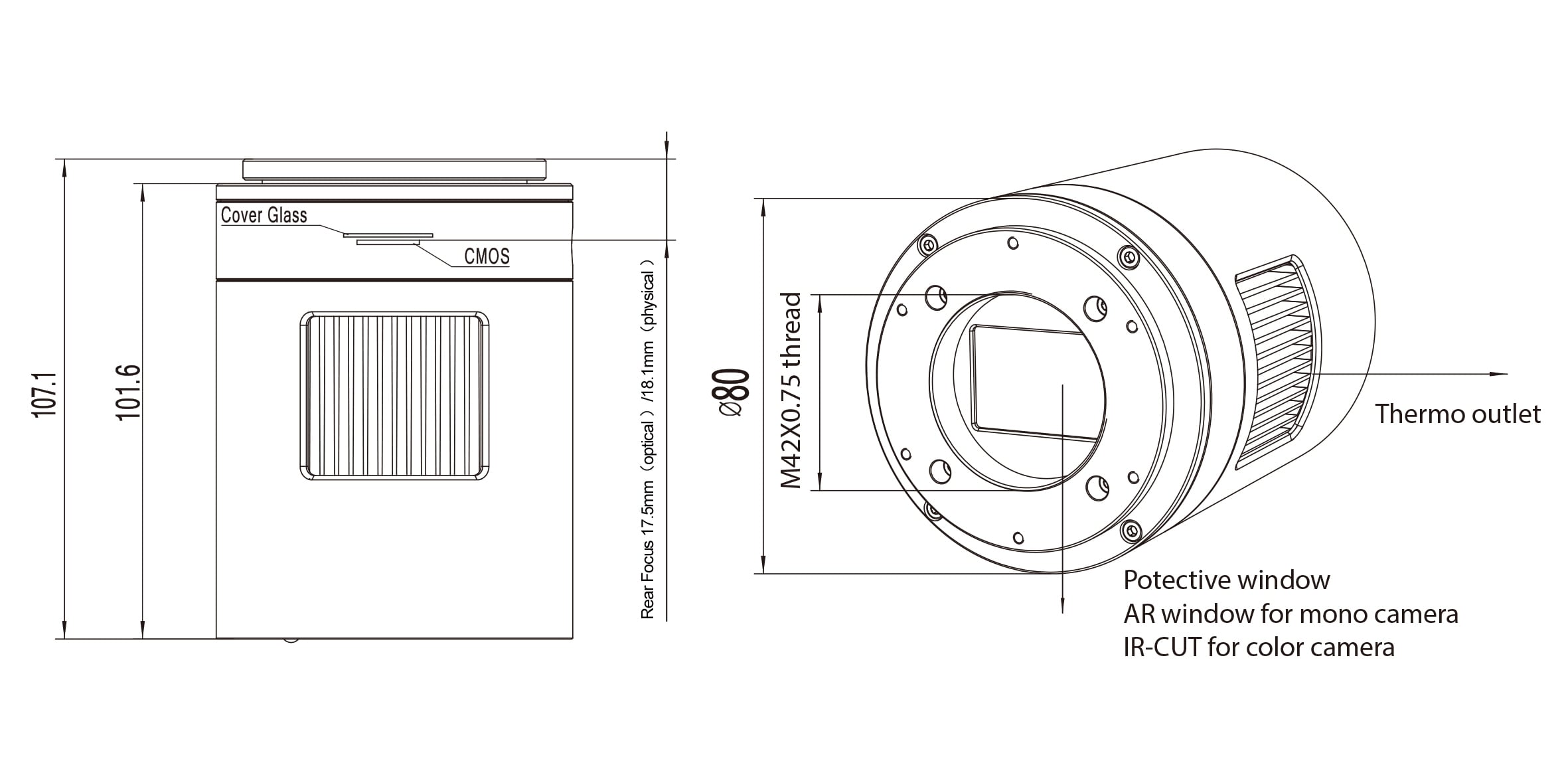

Dimensioni camera and Mount
- Diameter: Φ80mm
- Height: 107.1mm
- Weight: 0.577kg
- Mount: M42F × 0.75mm
- Back Focal Distance: 17.5mm

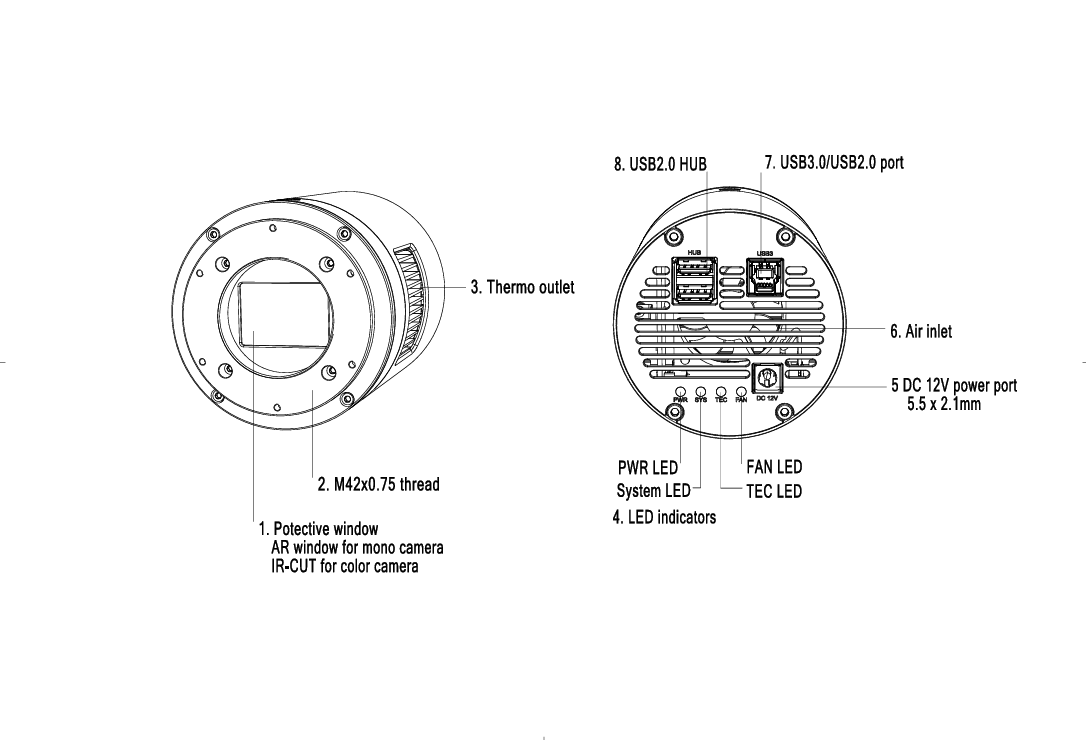

Camera Outline and Interfaccia
- 1: Protective window (AR window for mono)
- 2: M42F × 0.75 thread
- 3: Thermal outlet/radiator
- 4: LED indicators (Power, System, TEC, Fan)
- 5: DC 12V 3A power port (5.5 × 2.1mm)
- 6: Air inlet
- 7: USB 3.0/USB 2.0 port
- 8: USB 2.0 HUB

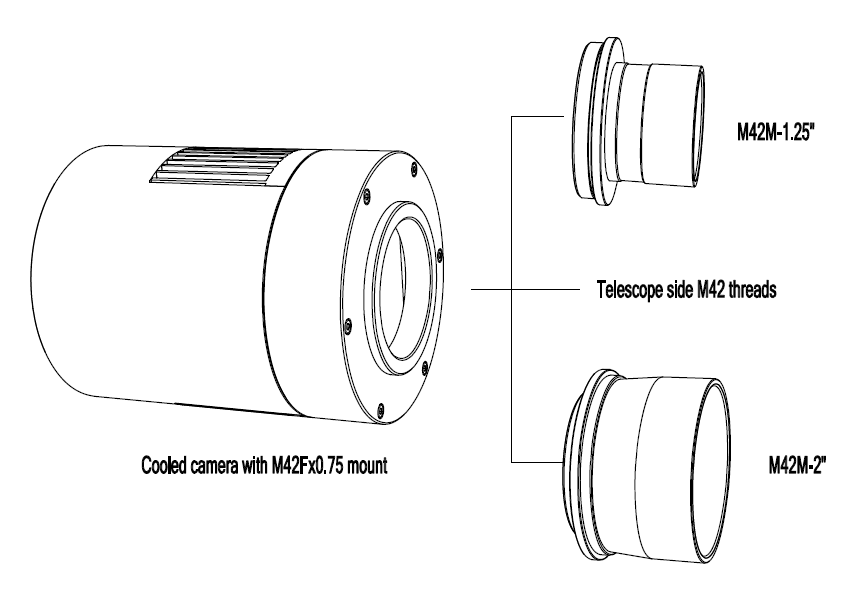

Mechanical Connection with Adapter
ATR585M can be connected to a telescope with proper adapter (M42M-1.25" or M42M-2") or camera lens (Nikon F-M42 or EOS EF-M42 adapter). The female flange to sensor is 17.5mm.
Connection with Camera Lens

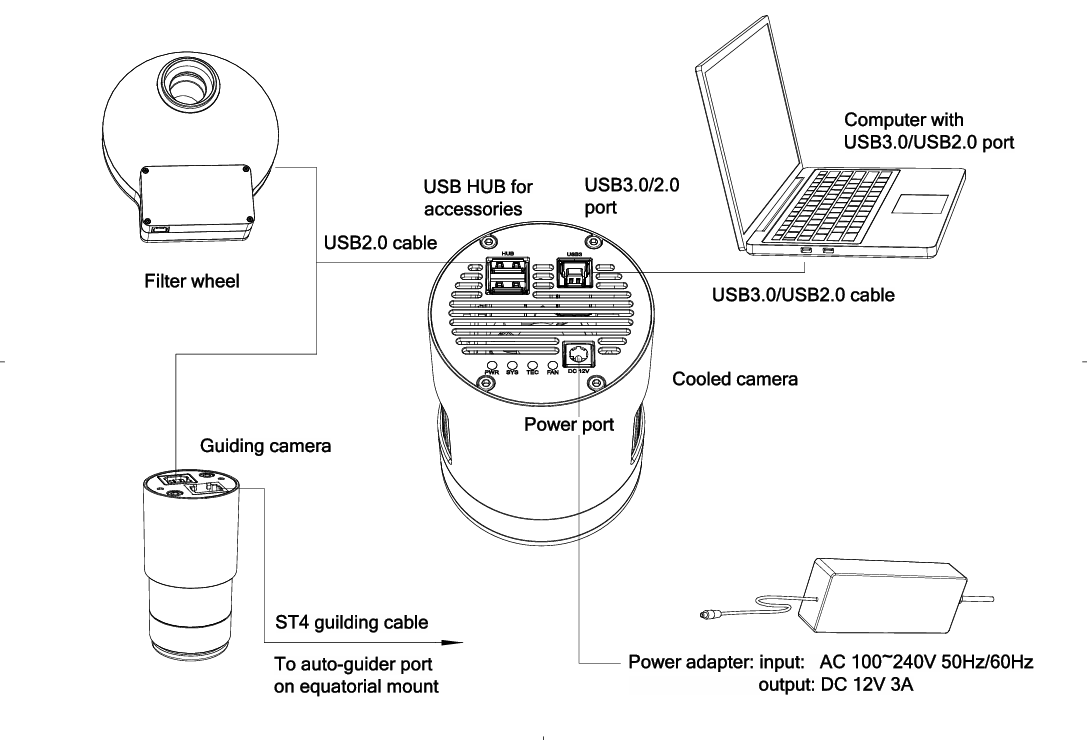

Collegamento elettrico con gli accessori
Importante: ATR585M requires external DC 12V/3A power supply. USB 3.0/2.0 is used only for data communication. The USB-HUB allows connection with other devices (filter wheel, guiding camera, etc.).

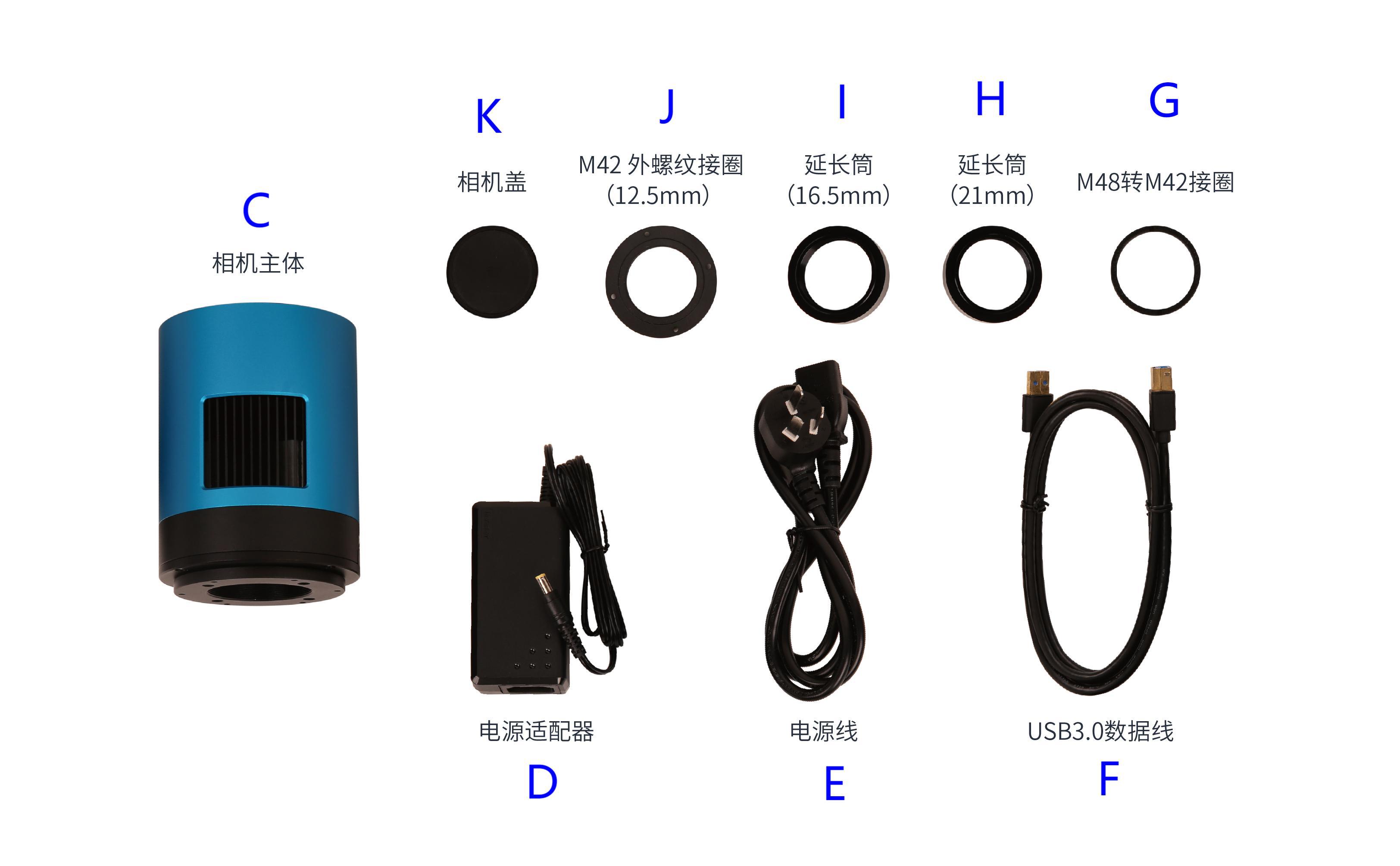

Contenuto della confezione
Standard package includes:
ATR585M camera body (M42×0.75 Mount + 2" adapter)
Power adapter: AC 100-240V input, DC 12V 3.3A output
Cavo di alimentazione
USB 3.0 cable (1.5m, A male to B male, gold-plated connectors)
M48-M42 extender 0mm
M42M-M42F extender 21mm
M48F-M42M extender 16.5mm
M42M adapter 12.5mm
Tappo anteriore della camera
3-A safety equipment case (L:28cm W:23cm H:15cm)

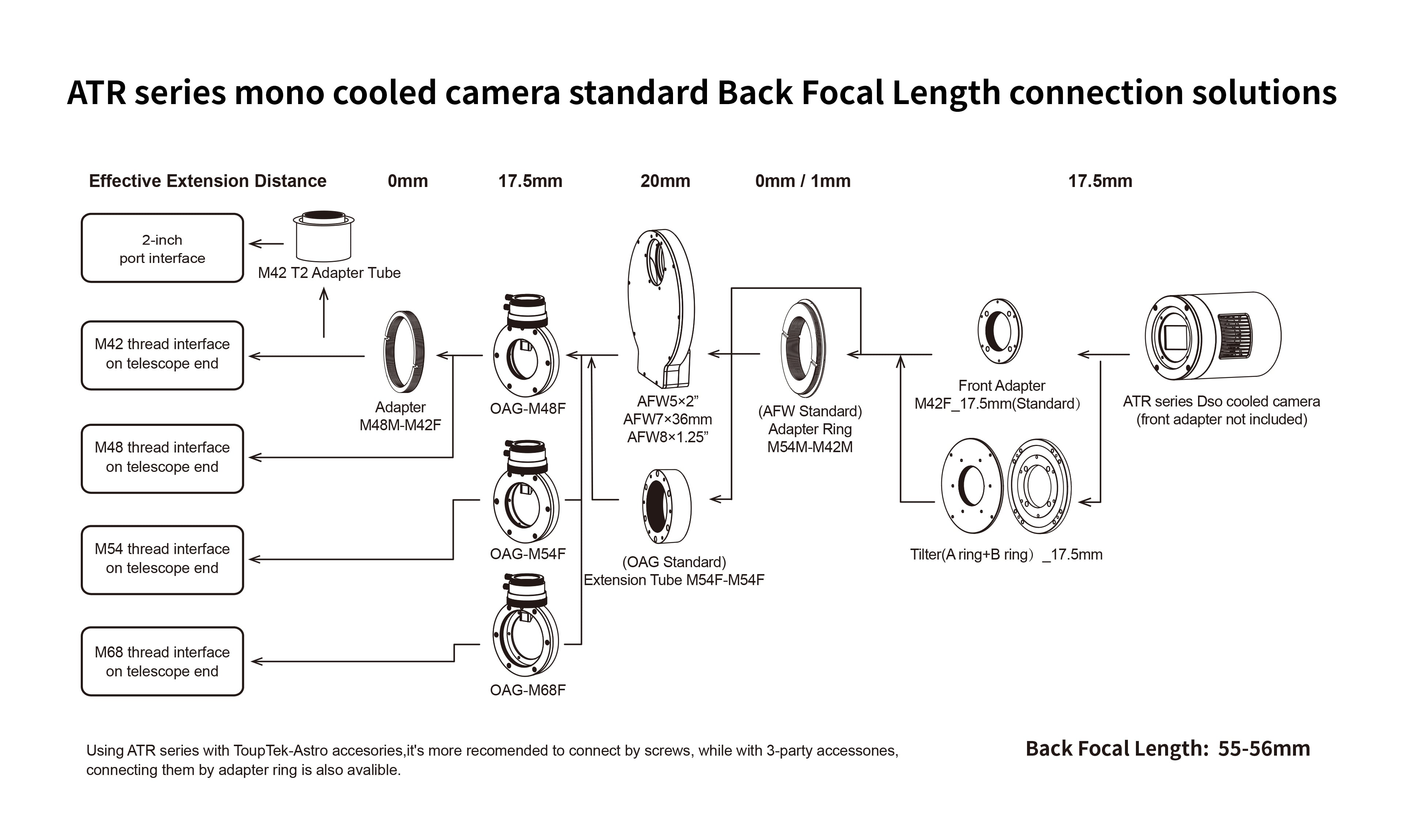

Distanza focale posteriore Reference (Mono Version)
