Built-in ST4 Autoguider Schnittstelle
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
GPM462C Guiding-Kamera
GPM462C Farb-Guiding-Kamera
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
Funktionsbeschreibung
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
GPM462C Hauptmerkmale:
- IMX462 Farb-CMOS-Sensor
- Auflösung: 2.1 Megapixels (1920×1080)
- 2.9 micron quadratischen Pixeln
- 1/2,8-Zoll optisches Format
- 12-bit ADC
- Integrierter Bildpuffer
- HCG/LCG Dual-Gain-Modi
- G-Empfindlichkeit: 2376 mv, 1/30s
- Geringes Rauschen: 0.76 bis 2.4e⁻
- 18 FPS bei voller Auslesung, 8-Bit
- Maximales SNR: 40,8 dB
- Dynamikumfang: 74.1 dB
- Integrierte ST4-Autoguider-Schnittstelle
- Maximale Quanteneffizienz: >89%
Zentrale Funktionen
0.76 e⁻
Sehr niedriges Ausleserauschen
außergewöhnlich niedriges Rauschen
12.7 ke⁻
Full-Well-Kapazität
breiter Dynamikumfang
> 89%
Maximale Quanteneffizienz
hohe photoelektrische Umwandlung
74.1 dB
Dynamikumfang
erfasst mehr Licht- und Schattendetails
HCG/LCG
Dual Gain-Modi
Flexible Anpassung an verschiedene Szenarien
ST4
Guiding-Schnittstelle
Direkte Verbindung zur Montierung für präzise Nachführung
Technische Vorteile
Sony IMX462 Color Sensor Technology
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.

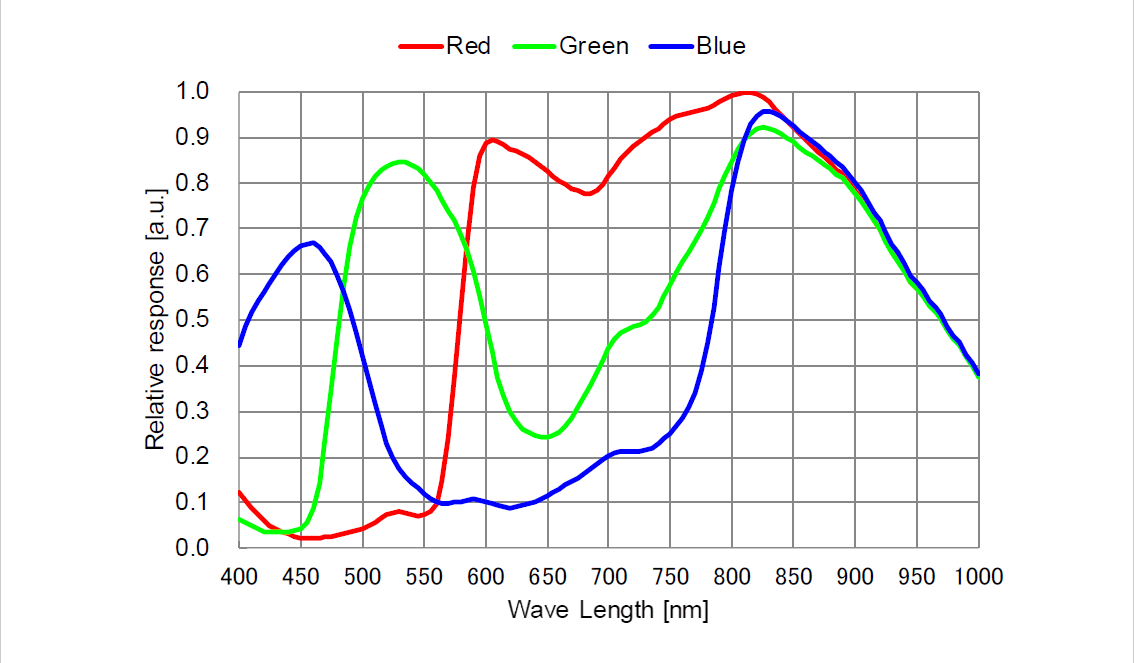

Sony IMX462 Spectral Sensitivity
Der GPM462C-Sensor bietet eine G-Empfindlichkeit von 2376 mV bei 1/30 s. Sein spektraler Ansprechbereich umfasst 380-690 nm (mit IR-Cut-Fenster) und liefert eine hohe Empfindlichkeit im sichtbaren Spektrum. Die Empfindlichkeit wird mit einem Standard-Prüfobjektiv und CM500S (t = 1,0 mm) als IR-Cut-Filter gemessen, mit Aufnahme bei F5.6.
HCG/LCG Dual Gain-Modi
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
HCG High Conversion Gain Mode
- Ultra-Low Read Noise: As low as 0.70e⁻
- Application Scenarios: Faint star guiding, deep sky object guiding
- Full Well Capacity: 4.8ke⁻
- Advantages: GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
LCG Low Conversion Gain Mode
- Full Well Capacity: 12.1ke⁻
- Application Scenarios: GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
- Read Noise: 2.4e⁻
- Advantages: Wide dynamic range, prevents overexposure
Smart Bildpuffer Technology
Understanding Bildpuffer Technology
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
How Bildpuffer Works:
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
Key Benefits of Bildpuffer:
- Maintains Data Transmission Stability: GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
- Reduces Amp Glow Phenomenon: By efficiently managing data transfer and allowing image data to be temporarily buffered rather than being sent hastily to the receiver, the frame buffer minimizes the time electronics remain active near the sensor, effectively reducing amplifier glow that can appear as unwanted brightness in image corners.
- Ensures Maximum Frame Rate with Multiple Cameras: GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
- Improves System Compatibility: GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
In practical terms: GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
12-bit ADC and Intelligent ROI
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
Frame Rates at Different Auflösungs/Bit Depths/Data Transfer Schnittstelles
| Auflösung | Bittiefenmodus | |
|---|---|---|
| 12-bit ADC | 8-bit ADC | |
| 1920 × 1080 | 8.9 | 17.8 |
Einheit: Bilder pro Sekunde (FPS) - USB-2.0-Schnittstelle
Flexible Pixel Binning
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
Comprehensive Connection Options
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
Connection Features:
- GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
- ST4 autoguider port for direct mount connection
- Compatible with all major guiding software platforms
- No external power supply required - powered entirely through USB
Broad Software-Kompatibilität
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
Convenient Power System
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
Leistungsanalyse
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.

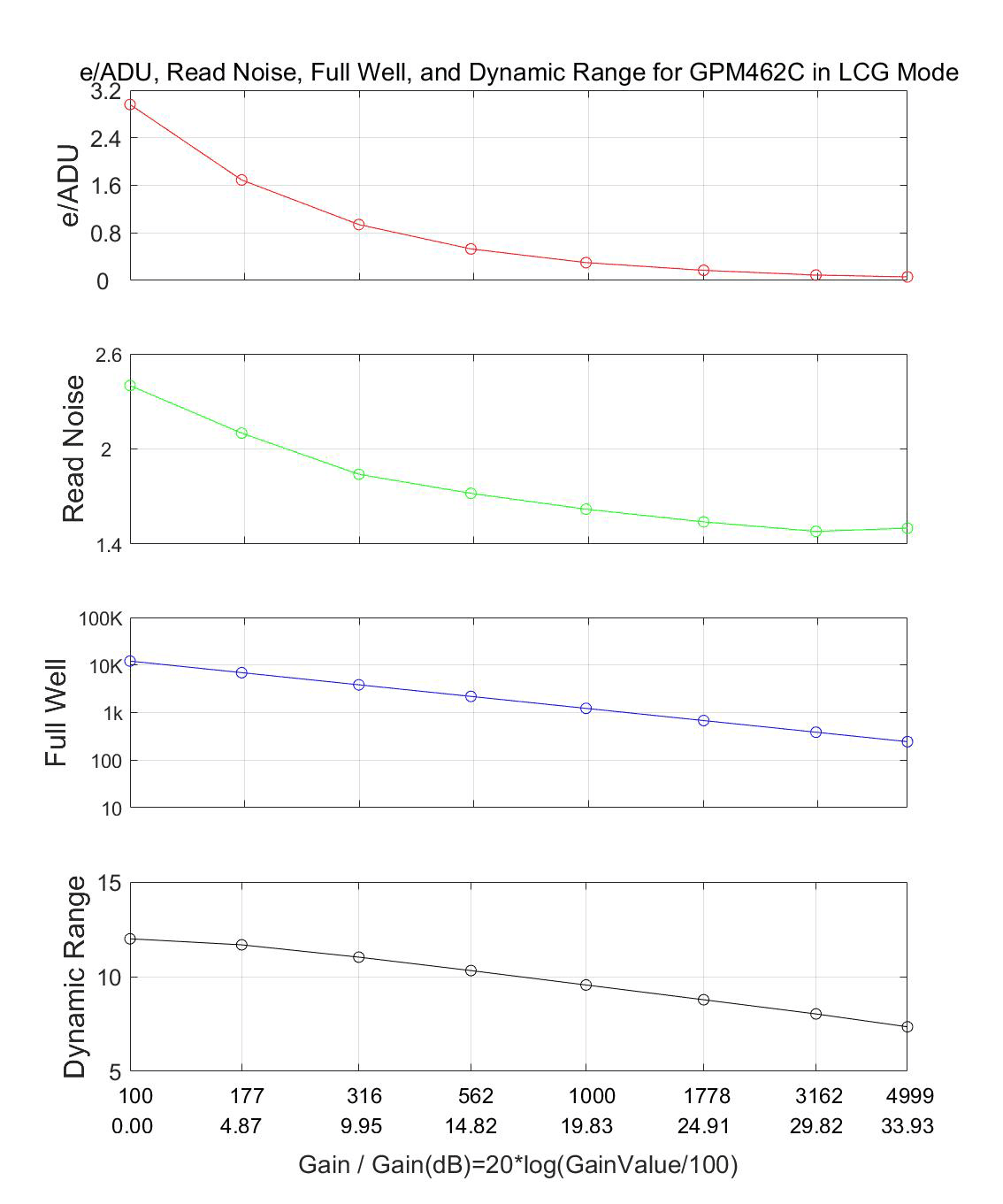

LCG Low Conversion Gain Mode Leistung
Camera Settings: Full resolution, RAW 12-bit mode, LCG mode
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
LCG Mode Key Leistung Data
| Gain-Wert | 100 | 177 | 316 | 562 | 1000 | 1778 | 3162 | 4998 |
|---|---|---|---|---|---|---|---|---|
| Rel. Gain (dB) | 0.00 | 4.87 | 9.98 | 14.87 | 19.89 | 25.02 | 29.92 | 33.91 |
| e-/ADU | 2.96 | 1.69 | 0.94 | 0.53 | 0.30 | 0.17 | 0.09 | 0.06 |
| Ausleserauschen (e⁻) | 2.4 | 2.10 | 1.84 | 1.72 | 1.62 | 1.54 | 1.48 | 1.50 |
| Full Well (ke⁻) | 12.1 | 6.9 | 3.8 | 2.2 | 1.2 | 0.7 | 0.4 | 0.2 |
| Dynamikbereich (Stopps) | 12 | 11.68 | 11.03 | 10.32 | 9.56 | 8.78 | 8.03 | 7.35 |

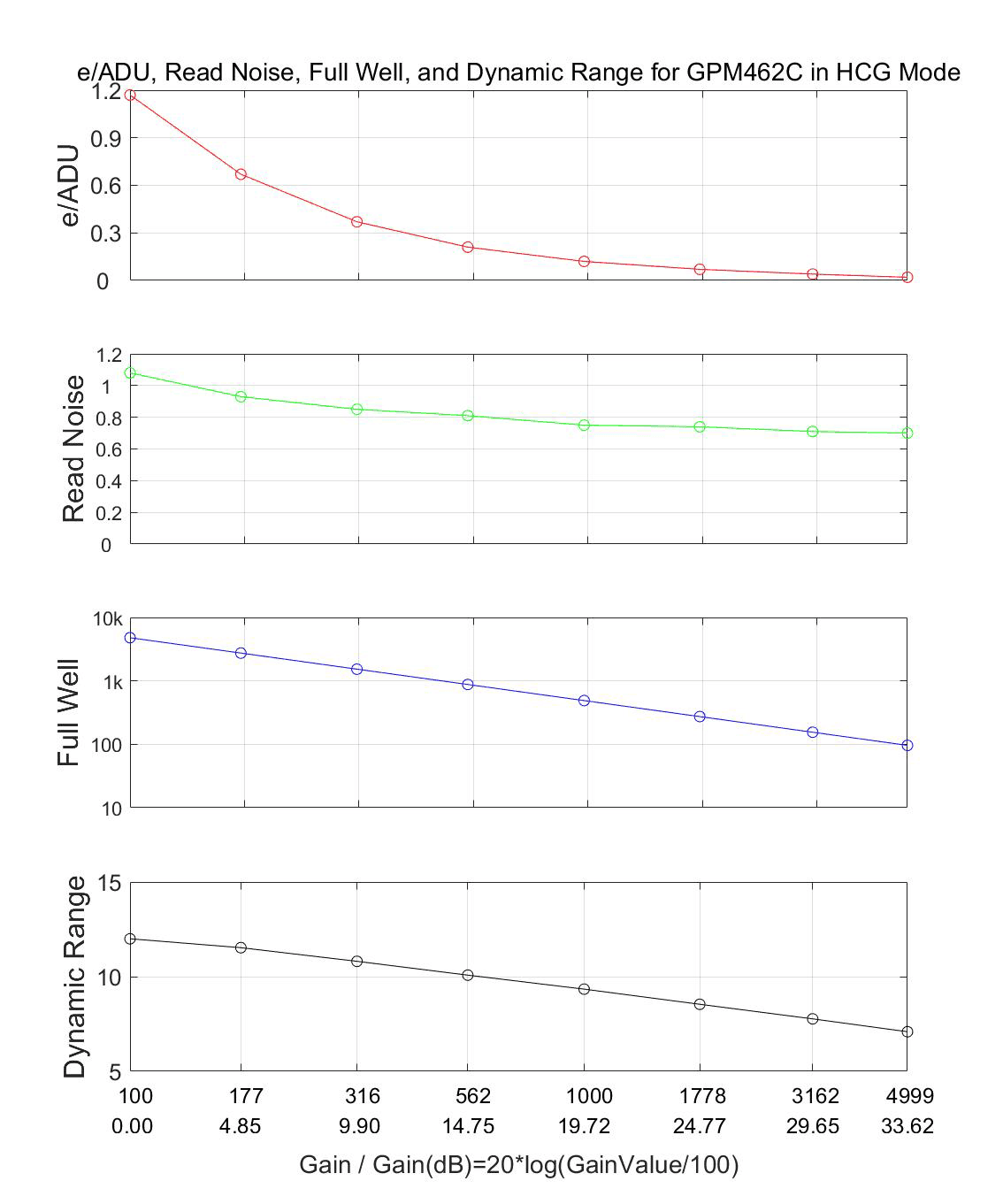

HCG High Conversion Gain Mode Leistung
Camera Settings: Full resolution, RAW 12-bit mode, HCG mode
GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
HCG Mode Key Leistung Data
| Gain-Wert | 100 | 177 | 316 | 562 | 1000 | 1778 | 3162 | 4998 |
|---|---|---|---|---|---|---|---|---|
| Rel. Gain (dB) | 0 | 4.84 | 9.91 | 14.75 | 19.83 | 24.88 | 29.81 | 33.95 |
| e-/ADU | 1.17 | 0.67 | 0.37 | 0.21 | 0.12 | 0.07 | 0.04 | 0.02 |
| Ausleserauschen (e⁻) | 1.08 | 0.93 | 0.85 | 0.81 | 0.75 | 0.74 | 0.71 | 0.70 |
| Full Well (ke⁻) | 4.8 | 2.8 | 1.5 | 0.9 | 0.5 | 0.3 | 0.2 | 0.1 |
| Dynamikbereich (Stopps) | 12 | 11.53 | 10.81 | 10.08 | 9.34 | 8.54 | 7.77 | 7.09 |
Technical Spezifikationen
Zentrale Leistungsparameter
| Maximale Bildrate (USB 2.0) |
12-bit: 8.9 FPS @ 1920×1080 8-bit: 17.8 FPS @ 1920×1080 |
|---|---|
| Ausleserauschen | HCG: 0.70-1.08e⁻ | LCG: 1.48-2.4e⁻ |
| Full-Well-Kapazität | HCG: 4.8ke⁻ | LCG: 12.7ke⁻ |
| Maximale Quanteneffizienz | >89% |
| Dynamikumfang | 74.1 dB |
| Signal-Rausch-Verhältnis | 40.8 dB |
| Belichtungszeitbereich | 0.1ms - 1000s |
| Gain-Bereich | 1× - 500× |
Grundlegende technische Daten
| Sensor | Sony IMX462 Color Back-illuminated CMOS |
|---|---|
| Bildauflösung | 2.1 Megapixels (1920×1080) |
| Pixelgröße | 2.9μm × 2.9μm |
| Sensorgröße | 1/2.8-inch (diagonal 6.39mm) |
| Aufnahmefläche | 5.57mm × 3.13mm |
| Verschlusstyp | Rolling Verschluss |
| ADC-Bittiefe | 12-bit |
| Bildpuffer | Built-in |
| Gain-Modi | HCG/LCG dual mode switching |
| Spektraler Empfindlichkeitsbereich | 380-690nm (with IR cut window) |
Schnittstelle and Physical Spezifikationen
| Datenschnittstelle | USB 2.0 Type-C |
|---|---|
| Guiding-Schnittstelle | Built-in ST4 autoguider port |
| Kameraadapter | Standard 1.25-inch for telescope connection Standard C adapter for industrial lens |
| Auflagemaß | 8.5mm (17.5mm with C-mount, 12.5mm with CS-mount) |
| Schutzfenster | IR-cut filter/AR-window |
| Außenabmessungen | Diameter 37mm × Height 72.4mm |
| Gewicht | 70 grams |
| Kühlmethode | Passive cooling |
| Unterstützte Systeme | Windows XP/Vista/7/8/10 (32 & 64 bit) Mac OS X, Linux |
| SDK-Unterstützung | Native C/C++, C#/VB.NET, Python Java, DirectShow, Twain, etc. |
Kameraschnittstelle & Abmessungen
Schnittstelle Description
- Directly connects with 1.25-inch telescope eyepiece holders
- GPM with 1.25-inch extender can be inserted directly into 1.25-inch telescope eyepiece holders
- Standard C adapter connects to industrial C-mount adapter lenses
- GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
- GPM462C ist eine Farb-Guiding-Kamera von ToupTek Astro für zuverlässiges Autoguiding, einfache Integration und stabile Astrofotografie-Workflows.
- High-quality IR-CUT or AR protective window blocks IR and eliminates reflection
Lieferumfang
Standardkonfiguration enthält:
A
GPM462C Farb-Guiding-Kamera Main Unit (with Type-C-Mount inner) × 1
B
USB 2.0 Data Cable (2 meters, Type-A to Type-C) × 1
C
ST4 Guide Cable (2 meters) × 1
D
1.25-inch Nosepiece × 1
E
CS-mount Ring × 1
Gift box dimensions: Length 15cm × Width 15cm × Height 10cm (each package weighs approximately 0.8-1.0 kilograms)
Carton dimensions: Length 50cm × Width 30cm × Height 30cm (20 pieces, 12-17kg per carton, 0.045m³)
