GPM462M 모노크롬 가이드 카메라

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

GPM462M 모노크롬 가이드 카메라 제품 이미지

기능 설명

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

GPM462M 주요 기능:

  • IMX462 Mono CMOS 센서
  • 해상도: 2.1 Megapixels (1920×1080)
  • 2.9 micron 정사각형 픽셀
  • 1/2.8인치 광학 포맷
  • 12-bit ADC
  • 내장 프레임 버퍼
  • HCG/LCG 듀얼 게인 모드
  • G Sensitivity: 10819 mv, 1/30s
  • Low Noise: 0.76 to 2.61e⁻
  • 전 픽셀 판독 8비트 기준 18 FPS
  • Maximum SNR: 41 dB
  • 다이내믹 레인지: 73.7 dB
  • 내장 ST4 오토가이더 인터페이스
  • 피크 양자 효율: >89%

핵심 기능

0.76 e⁻
초저 읽기 노이즈
뛰어난 저노이즈 성능
12.7 ke⁻
Full Well 용량
넓은 다이내믹 레인지 성능
> 89%
피크 양자 효율
높은 광전 변환 효율
73.7 dB
다이내믹 레인지
빛과 그림자 디테일을 더 많이 포착
HCG/LCG
Dual 게인 모드
다양한 상황에 유연하게 대응
ST4
가이드 인터페이스
정밀 가이딩을 위한 마운트 직접 연결

기술적 장점

Sony IMX462 Monochrome 센서 Technology

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

Sony IMX462 Spectral Sensitivity

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

IMX462 Monochrome Spectral Sensitivity Characteristic

HCG/LCG Dual 게인 모드

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

HCG High 변환 게인 Mode

  • Ultra-Low Read Noise: As low as 0.76e⁻
  • Application Scenarios: Faint star guiding, deep sky object guiding
  • Full Well Capacity: 4.8ke⁻
  • Advantages: GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

LCG Low 변환 게인 Mode

  • Full Well Capacity: 12.7ke⁻
  • Application Scenarios: GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.
  • Read Noise: 2.61e⁻
  • Advantages: Wide dynamic range, prevents overexposure

Smart 프레임 버퍼 Technology

Understanding 프레임 버퍼 Technology

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

How 프레임 버퍼 Works:

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

Key Benefits of 프레임 버퍼:

  • Maintains Data Transmission Stability: GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.
  • Reduces Amp Glow Phenomenon: By efficiently managing data transfer and allowing image data to be temporarily buffered rather than being sent hastily to the receiver, the frame buffer minimizes the time electronics remain active near the sensor, effectively reducing amplifier glow that can appear as unwanted brightness in image corners.
  • Ensures Maximum Frame Rate with Multiple Cameras: GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.
  • Improves System Compatibility: GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

In practical terms: GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

12-bit ADC and Intelligent ROI

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

Frame Rates at Different 해상도s/Bit Depths/Data Transfer 인터페이스s

해상도 비트 심도 모드
12-bit ADC 8-bit ADC
1920 × 1080 8.9 17.8

Unit: Frames per second (FPS) - USB 2.0 interface

Flexible Pixel Binning

The GPM462M 지원합니다 digital pixel binning from 1×1 to 8×8 in either stacking or averaging method. Pixel binning technology can improve signal-to-noise ratio, particularly useful in faint guiding conditions by combining adjacent pixels to enhance guide star signals while reducing read noise impact.

Built-in ST4 Autoguider 인터페이스

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

ST4 가이드 인터페이스

Comprehensive Connection Options

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

GPM Series Camera 연결 다이어그램 - USB and ST4 인터페이스 Configuration

Connection 기능:

  • GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.
  • ST4 autoguider port for direct mount connection
  • Compatible with all major guiding software platforms
  • No external power supply required - powered entirely through USB

Broad 소프트웨어 호환성

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

Convenient Power System

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

성능 분석

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

LCG Low 변환 게인 Mode 성능

Camera Settings: Full resolution, RAW 12-bit mode, LCG mode

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

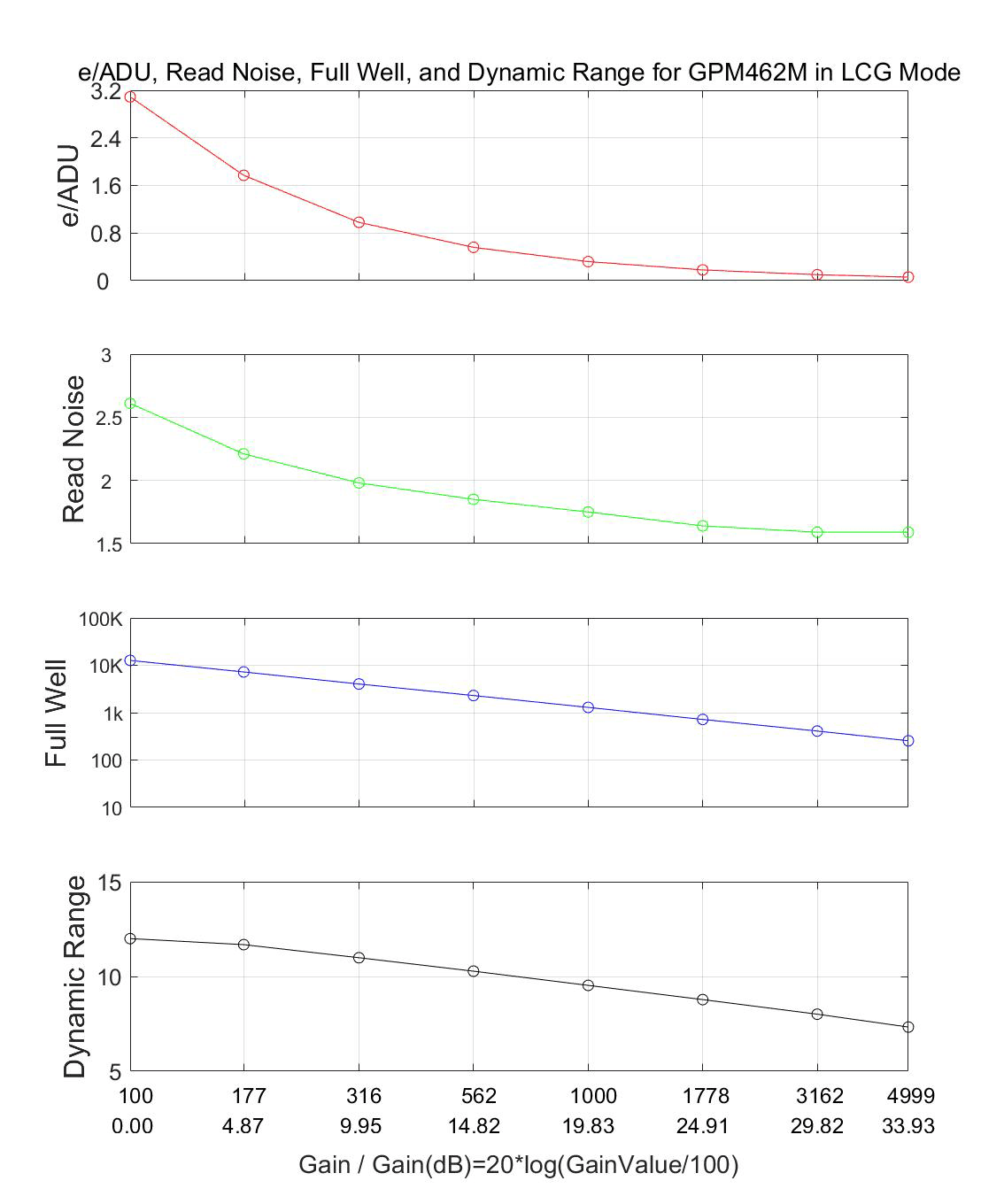

LCG 모드 성능 곡선 - e/ADU, 읽기 노이즈, 풀웰 용량, 다이내믹 레인지

LCG Mode Key 성능 Data

게인 값 100 177 316 562 1000 1778 3162 4999
상대 게인 (dB) 0.00 4.87 9.95 14.82 19.83 24.91 29.82 33.93
e-/ADU 3.09 1.77 0.98 0.56 0.32 0.18 0.10 0.06
읽기 노이즈 (e⁻) 2.61 2.21 1.98 1.85 1.75 1.64 1.59 1.59
Full Well (ke⁻) 12.7 7.2 4.0 2.3 1.3 0.7 0.4 0.3
다이내믹 레인지 (스톱) 12 11.68 10.99 10.28 9.53 8.78 8.01 7.33

HCG High 변환 게인 Mode 성능

Camera Settings: Full resolution, RAW 12-bit mode, HCG mode

GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.

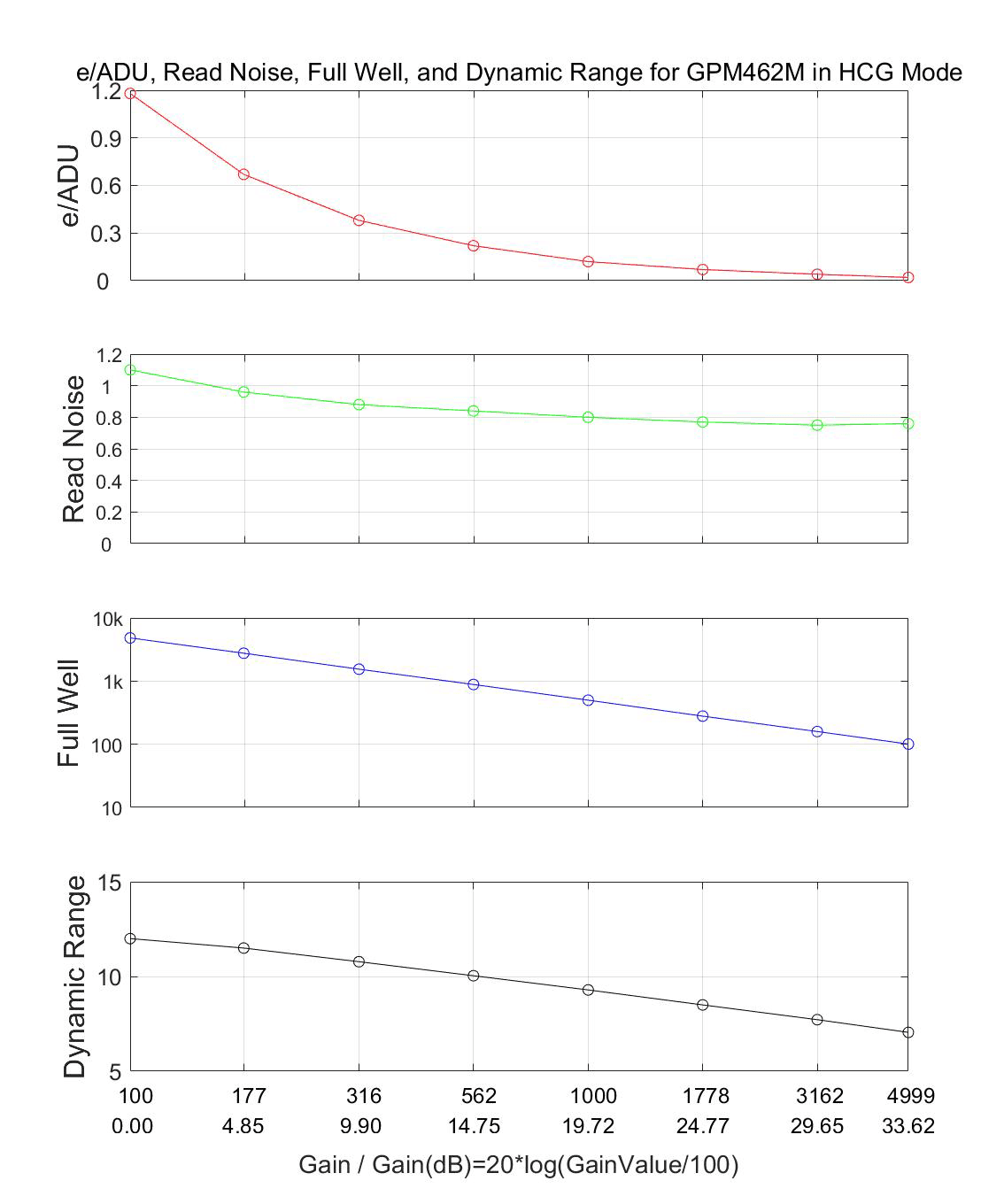

HCG 모드 성능 곡선 - e/ADU, 읽기 노이즈, 풀웰 용량, 다이내믹 레인지

HCG Mode Key 성능 Data

게인 값 100 177 316 562 1000 1778 3162 4999
상대 게인 (dB) 0 4.85 9.9 14.75 19.72 24.77 29.65 33.62
e-/ADU 1.18 0.67 0.38 0.22 0.12 0.07 0.04 0.02
읽기 노이즈 (e⁻) 1.1 0.96 0.88 0.84 0.80 0.77 0.75 0.76
Full Well (ke⁻) 4.8 2.8 1.5 0.9 0.5 0.3 0.2 0.1
다이내믹 레인지 (스톱) 12 11.5 10.78 10.04 9.29 8.5 7.72 7.05

Technical 사양

핵심 성능 파라미터

최대 프레임 속도 (USB 2.0) 12-bit: 8.9 FPS @ 1920×1080
8-bit: 17.8 FPS @ 1920×1080
읽기 노이즈 HCG: 0.75-1.1e⁻ | LCG: 1.59-2.61e⁻
Full Well 용량 HCG: 4.8ke⁻ | LCG: 12.7ke⁻
피크 양자 효율 >89%
다이내믹 레인지 73.7 dB
신호 대 잡음비 41 dB
노출 시간 범위 0.1ms - 1000s
게인 범위 1× - 500×

기본 기술 사양

센서 Sony IMX462 Monochrome Back-illuminated CMOS
이미지 해상도 2.1 Megapixels (1920×1080)
픽셀 크기 2.9μm × 2.9μm
센서 크기 1/2.8-inch (diagonal 6.39mm)
이미징 영역 5.57mm × 3.13mm
셔터 유형 Rolling 셔터
ADC 비트 심도 12-bit
프레임 버퍼 Built-in
게인 모드 HCG/LCG dual mode switching
스펙트럼 응답 범위 380-1100nm (with AR protect window)

인터페이스 and Physical 사양

데이터 인터페이스 USB 2.0 Type-C
가이드 인터페이스 Built-in ST4 autoguider port
Camera Adapter Standard 1.25-inch for telescope connection
Standard C adapter for industrial lens
백 포컬 거리 8.5mm (17.5mm with C-mount, 12.5mm with CS-mount)
보호 윈도우 IR-cut filter/AR-window
외형 치수 Diameter 37mm × Height 72.4mm
무게 70 grams
냉각 방식 Passive cooling
지원 시스템 Windows XP/Vista/7/8/10 (32 & 64 bit)
Mac OS X, Linux
SDK 지원 Native C/C++, C#/VB.NET, Python
Java, DirectShow, Twain, etc.

카메라 인터페이스 & 치수

카메라 인터페이스 표시 Camera Mechanical 치수

인터페이스 Description

  • Directly connects with 1.25-inch telescope eyepiece holders
  • GPM with 1.25-inch extender can be inserted directly into 1.25-inch telescope eyepiece holders
  • Standard C adapter connects to industrial C-mount adapter lenses
  • GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.
  • GPM462M는 안정적인 오토가이딩, 쉬운 통합, 신뢰성 있는 천체촬영 워크플로를 위한 ToupTek Astro 모노크롬 가이드 카메라입니다.
  • High-quality IR-CUT or AR protective window blocks IR and eliminates reflection

구성품

구성품 개요

기본 구성품:

A GPM462M 모노크롬 가이드 카메라 Main Unit (with Type-C-Mount inner) × 1
B USB 2.0 Data Cable (2 meters, Type-A to Type-C) × 1
C ST4 Guide Cable (2 meters) × 1
D 1.25-inch Nosepiece × 1
E CS-mount Ring × 1

Gift box dimensions: Length 15cm × Width 15cm × Height 10cm (each package weighs approximately 0.8-1.0 kilograms)
Carton dimensions: Length 50cm × Width 30cm × Height 30cm (20 pieces, 12-17kg per carton, 0.045m³)
