ATR2110C gekühlte DSO-Kamera
ATR2110C gekühlte Farb-Deep-Sky-Kamera
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Wichtig: Alle gekühlten DSO-Kameras müssen an eine externe 11-14V-Stromversorgung angeschlossen werden. Wir empfehlen das mitgelieferte Netzteil oder einen Lithium-Ionen-Akku mit stabiler 11-14V-Ausgabe.
Sensorinformationen
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
- Auflösung: 9504 × 4440 (42MP)
- Pixelgröße: 4.5μm × 4.5μm
- Bildfläche: 42.8mm × 20.0mm
- Diagonale: 47.3mm (Full Frame 35mm equivalent)
- G Sensitivity: 120000 mV/Lux·s @HCG, 10900 mV/Lux·s @LCG

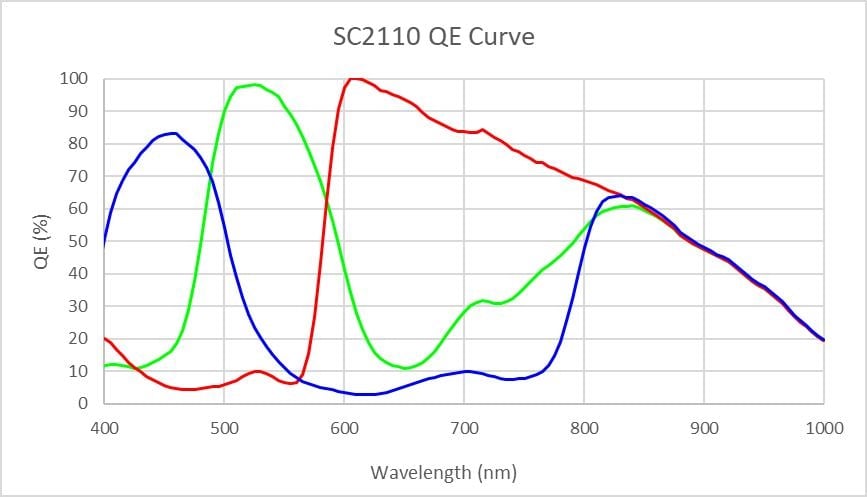

Spektralempfindlichkeit (QE Curve)
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Hauptmerkmale
42 MP
Auflösung
9504 × 4440
4.5 μm
Pixelgröße
Full-frame format
12-bit
ADC
72 dB DR
0.4 e⁻
Ausleserauschen
HCG mode
17 ke⁻
Full-Well-Kapazität
LCG mode
512 MB
DDR3-Puffer
Stabile Übertragung
ΔT 42°C
Kühlung
Unter Umgebungstemperatur
Zero
Amp-Glow
Saubere Darks
12-bit ADC and ROI Support
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
- Full Resolution: 9504×4440 @ 85 FPS (LCG) / 40 FPS (HCG) in 12-bit USB3.0
- Half Resolution: 4752×2220 @ 240 FPS (LCG) / 80 FPS (HCG) in 12-bit USB3.0
- High Speed Mode: Up to 120 FPS at full resolution in 8-bit LCG mode
512MB DDR3-Pufferspeicher
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
HCG/LCG/HDR Mode Switching
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
- HCG (High Conversion Gain): sehr niedriges Ausleserauschen (0,4-0,61e-) für schwache Deep-Sky-Objekte
- LCG (Low Conversion Gain): höhere Full-Well-Kapazität (17ke-) für helle Ziele
- HDR (High Dynamic Range): erweiterter Dynamikumfang für anspruchsvolle Szenen
Binning Support
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Zero-Amp-Glow-Technologie
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.

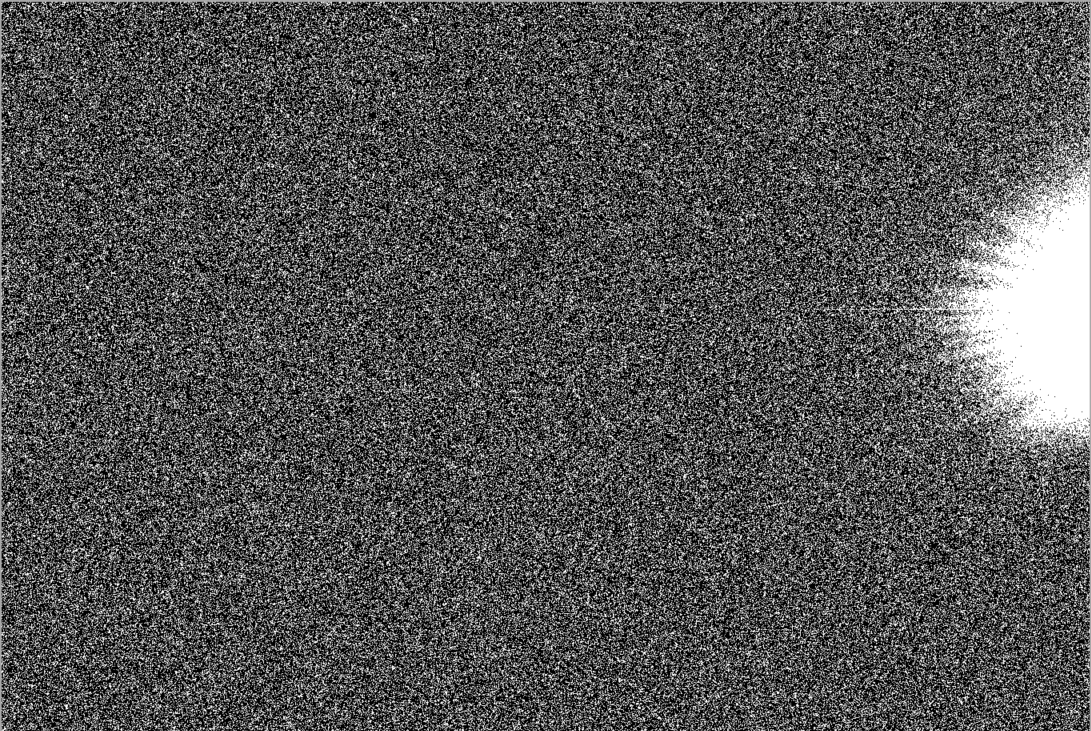

With Amp-Glow (competitor camera)

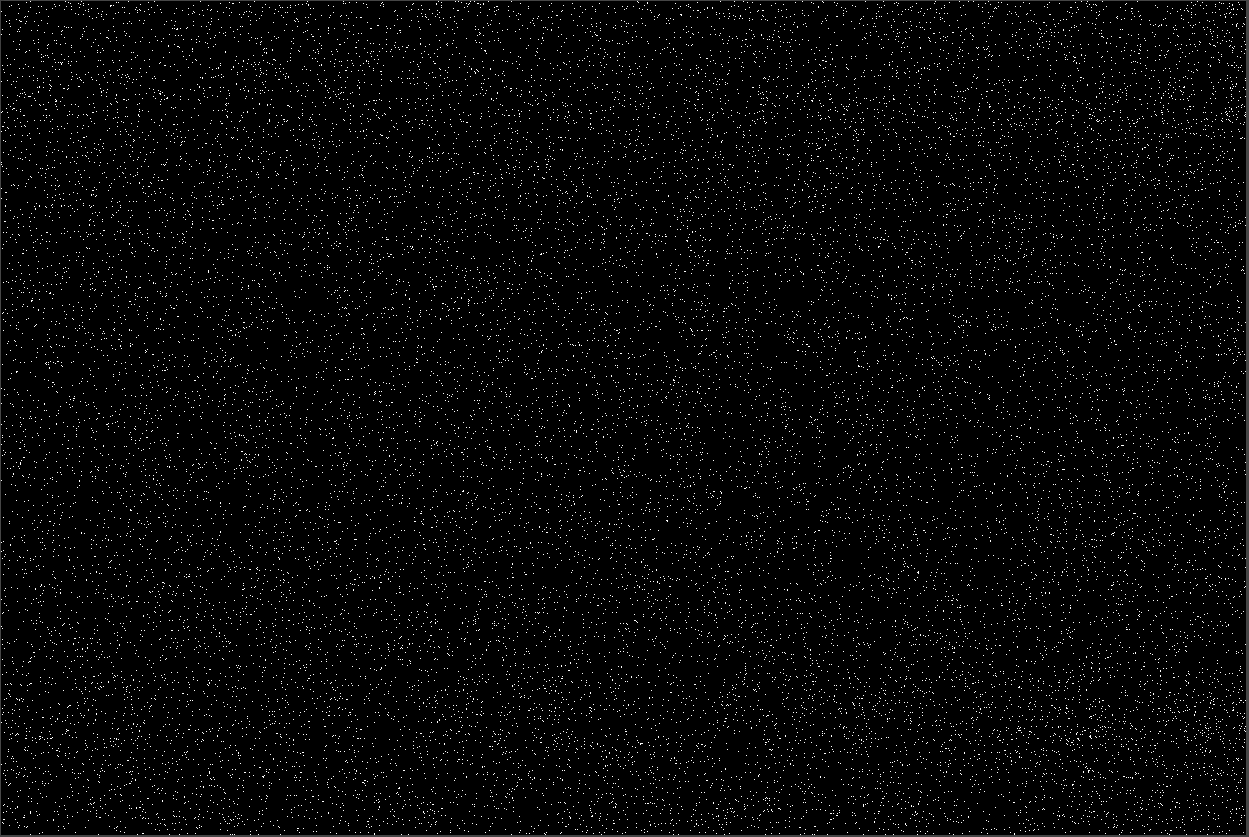

Zero Amp-Glow (ATR2110C)
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Kühlsystem
Two-Stage TEC Kühlung with Precise Temperature Regulation
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
PID Temperatursteuerung
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Anti-Tau-Technologie
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Power Requirement: The camera must be powered only by DC 12V 3A power source.
USB3.0 no longer works as a power source but only as a data communication method due to the higher
power consumption of the sensor and cooling system.
Leistungsanalyse
Camera performance can be evaluated with e-/ADU, Ausleserauschen, Full-Well-Kapazität, and Dynamikumfang. All following data were acquired in SharpCap with ASCOM driver at -10°C sensor temperature.

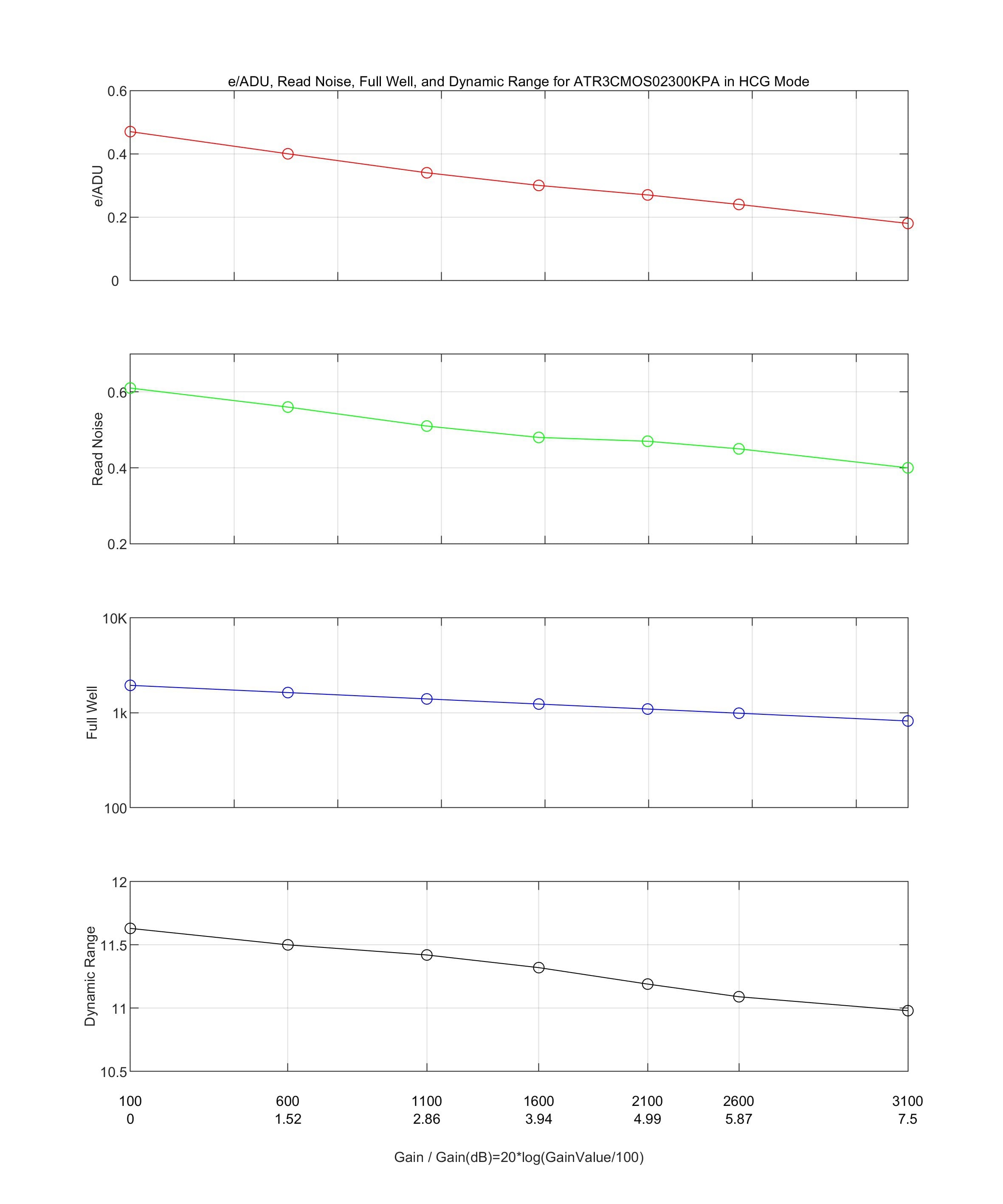

HCG Mode Leistung
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
- Full resolution: 9504 × 4440
- RAW 12-bit mode
- Temperatur: -10°C
- Ausleserauschen: 0.4-0.61e⁻ (ultra-low noise)
- Dynamikumfang: 10.98-11.63 stops

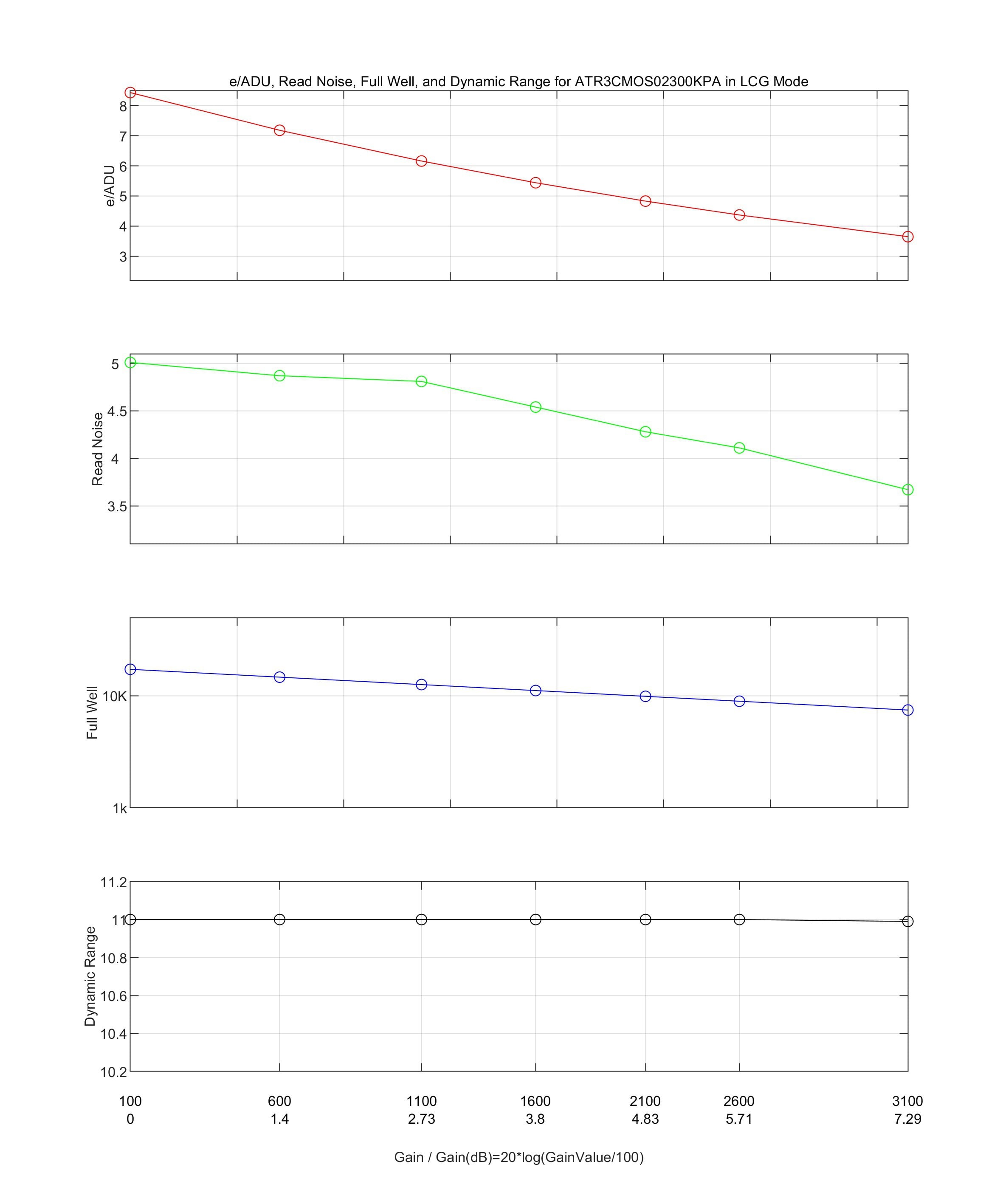

LCG Mode Leistung
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
- Full resolution: 9504 × 4440
- RAW 12-bit mode
- Temperatur: -10°C
- Full-Well-Kapazität: 7.5-17.2ke⁻ (high capacity)
- Dynamikumfang: 11 stops (linear mode)

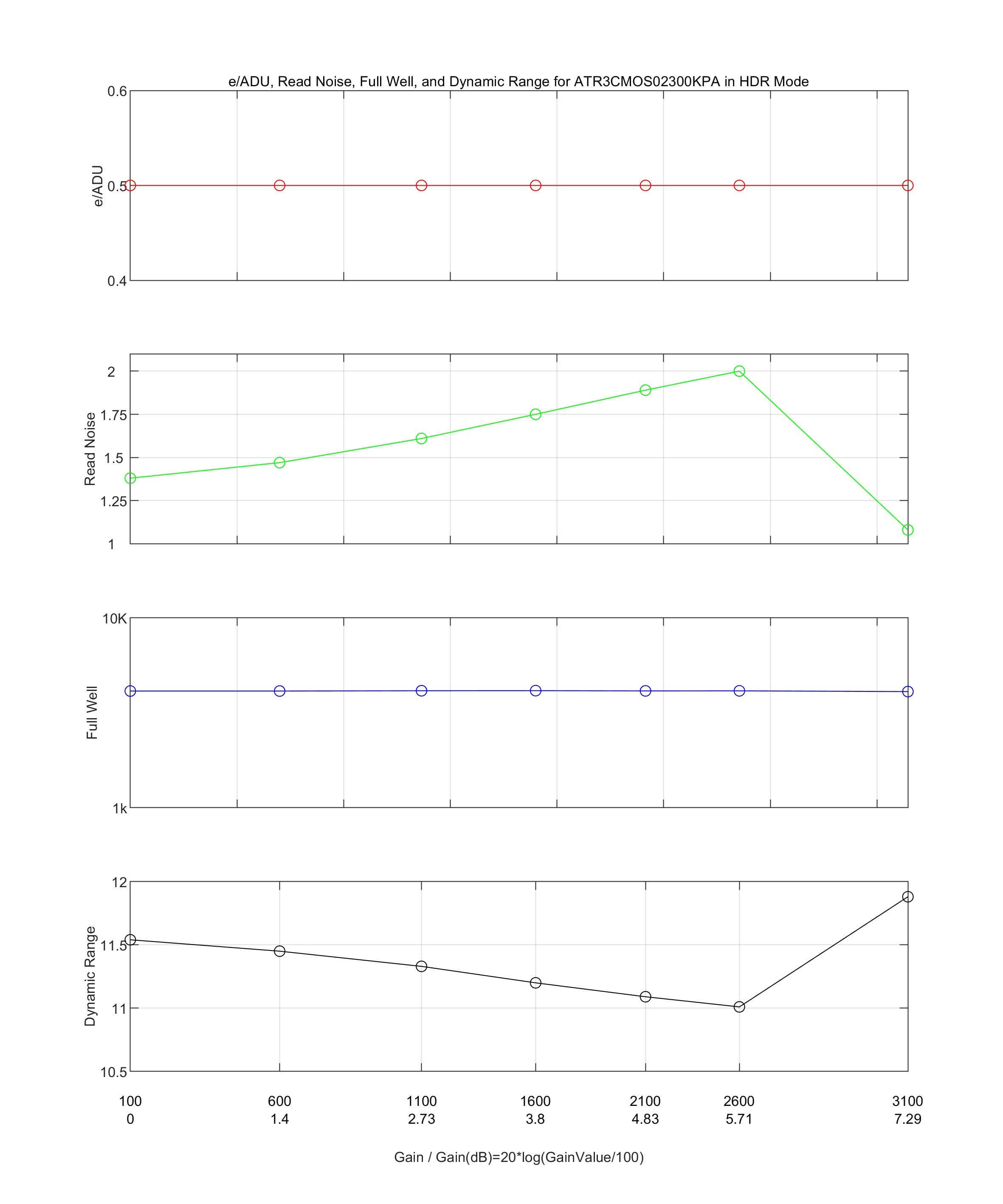

HDR Mode Leistung
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
- Full resolution: 9504 × 4440
- RAW 12-bit mode
- Temperatur: -10°C
- ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Technical Spezifikationen
| Sensor | Sony IMX411 Color BSI CMOS |
|---|---|
| Auflösung | 9504 × 4440 (42MP) |
| Pixelgröße | 4.5μm × 4.5μm |
| Bildfeld | 42.8mm × 20.0mm |
| Optisches Format | 47.3mm diagonal (Full Frame equivalent) |
| ADC | 12-bit |
| Dynamikumfang | 72 dB (Linear Mode) |
| Ausleserauschen | 0.4-5.01e⁻ (mode dependent) |
| Full-Well-Kapazität | 17ke⁻ (LCG mode) |
| QE-Spitzenwert | >89% |
| SNR max. | 50 dB |
| DDR3-Puffer | 512MB (4Gb) |
| Kühlung | Two-stage TEC, -35°C (short exp) / -42°C (long exp) below ambient |
| Temperatursteuerung | ±0.1°C precision with PID algorithm |
| Max. Belichtung | 0.1ms - 3600s (1 hour) |
| Verschlusstyp | Rolling shutter |
| Schnittstelle | USB 3.0 / USB 2.0 |
| Stromversorgung | DC 12V / 3.3A |
| Schutzfenster | IR-cut filter (color version) |
| Spektralbereich | 380-690nm (with IR-cut filter) |
| Backfocus-Abstand | 17.5mm |
| Abmessungen | Ø80mm × 107.1mm height |
| Gewicht | 0.577kg |
Abmessungen & Schnittstellen

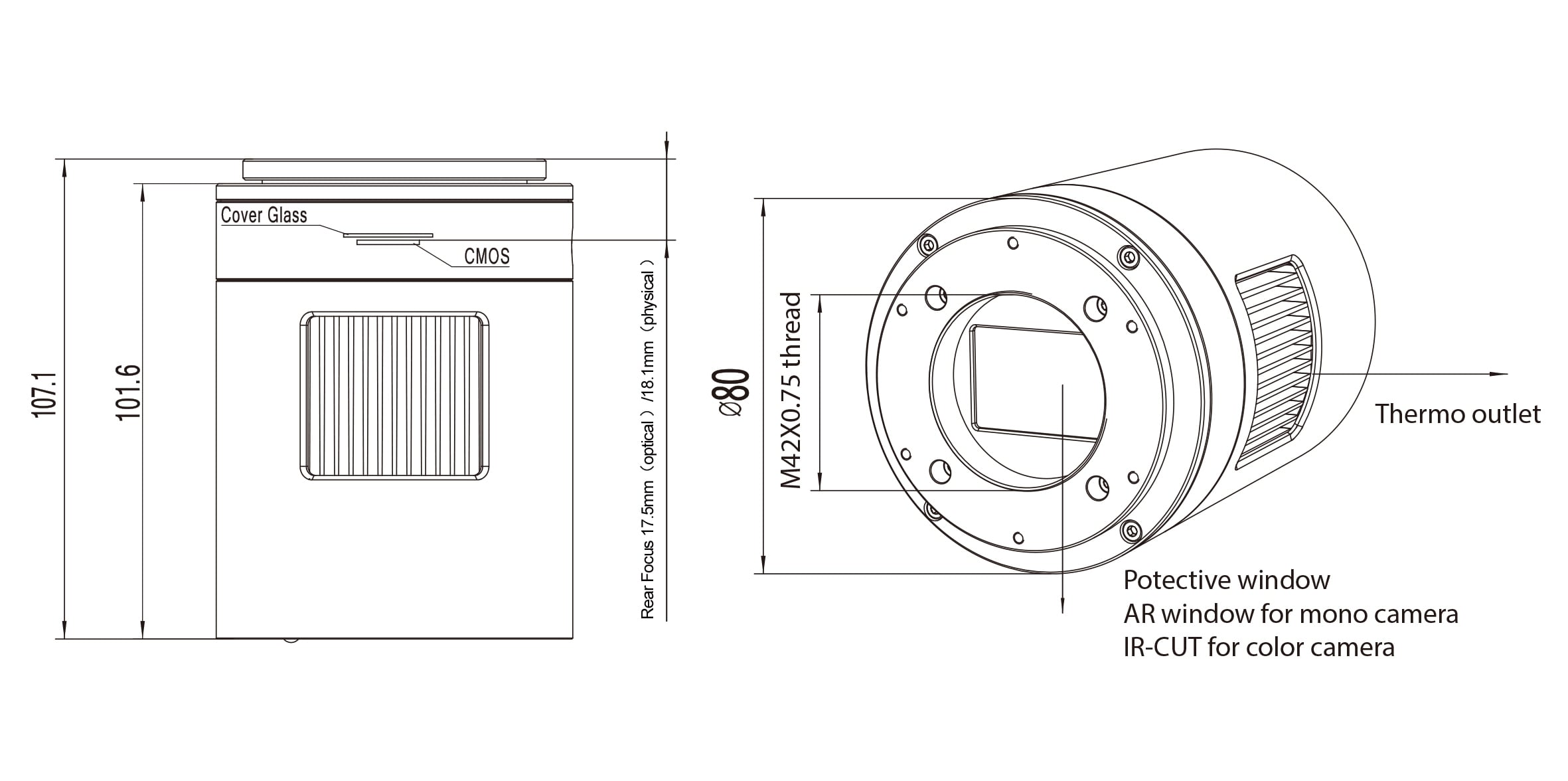

Kameraabmessungen and Mount
ATR2110C verfügt über einen compact cylindrical design with M42×0.75mm female thread mount, allowing direct connection to telescopes or use with various adapters.
- Diameter: Ø80mm
- Height: 107.1mm
- Mount: M42F×0.75mm

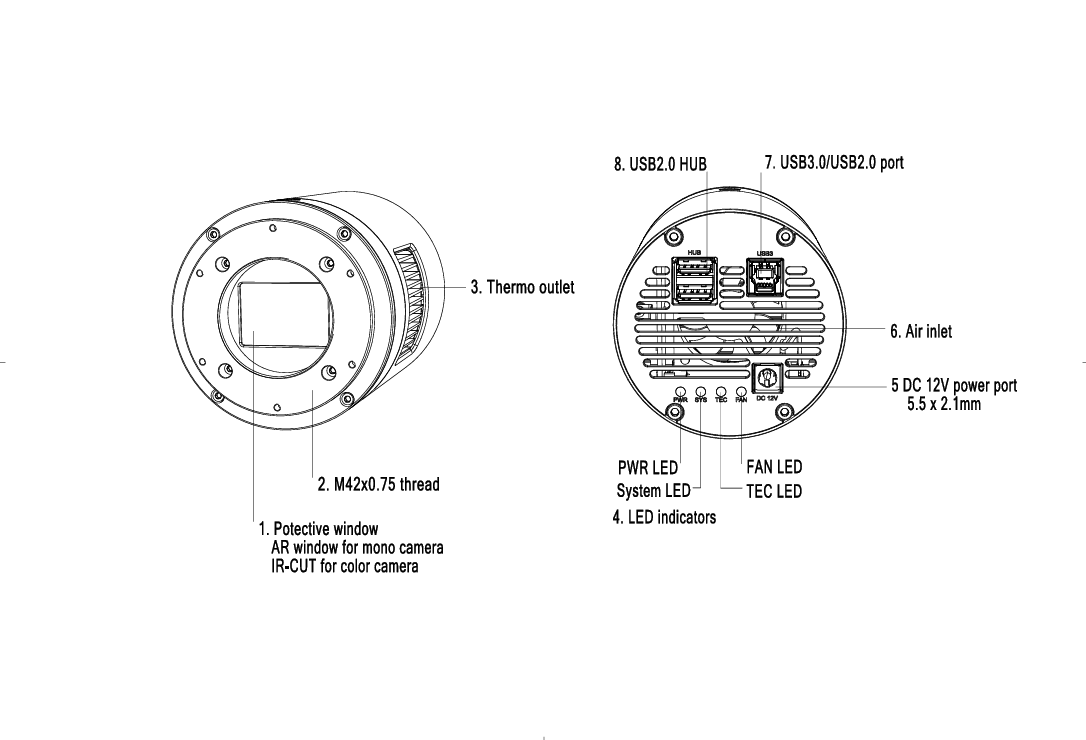

Camera Outline and Schnittstelle
- 1. Protective window (IR-cut filter for color camera)
- 2. M42F × 0.75 thread
- 3. Thermal outlet / radiator
- 4. LED indicators (Power, System, TEC, Fan)
- 5. DC 12V 3A power port (5.5 × 2.1mm)
- 6. Air inlet
- 7. USB 3.0 / USB 2.0 port
- 8. USB 2.0 HUB for accessories

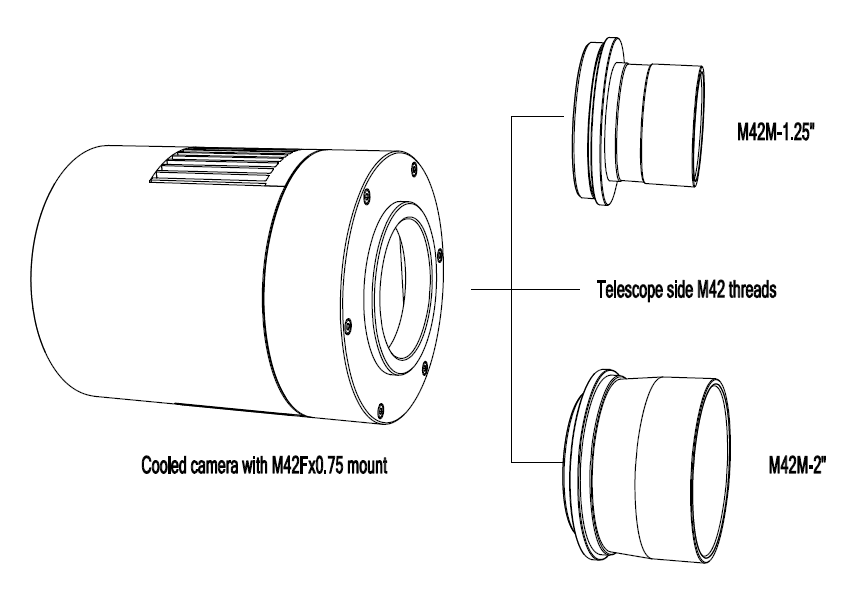

Connection with Telescope Adapters
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
Connection with Camera Lenses
ATR2110C can be used with camera lenses via appropriate adapters. Compatible with Nikon F-mount and Canon EF-mount lenses using F-M42 or EF-M42 adapters.

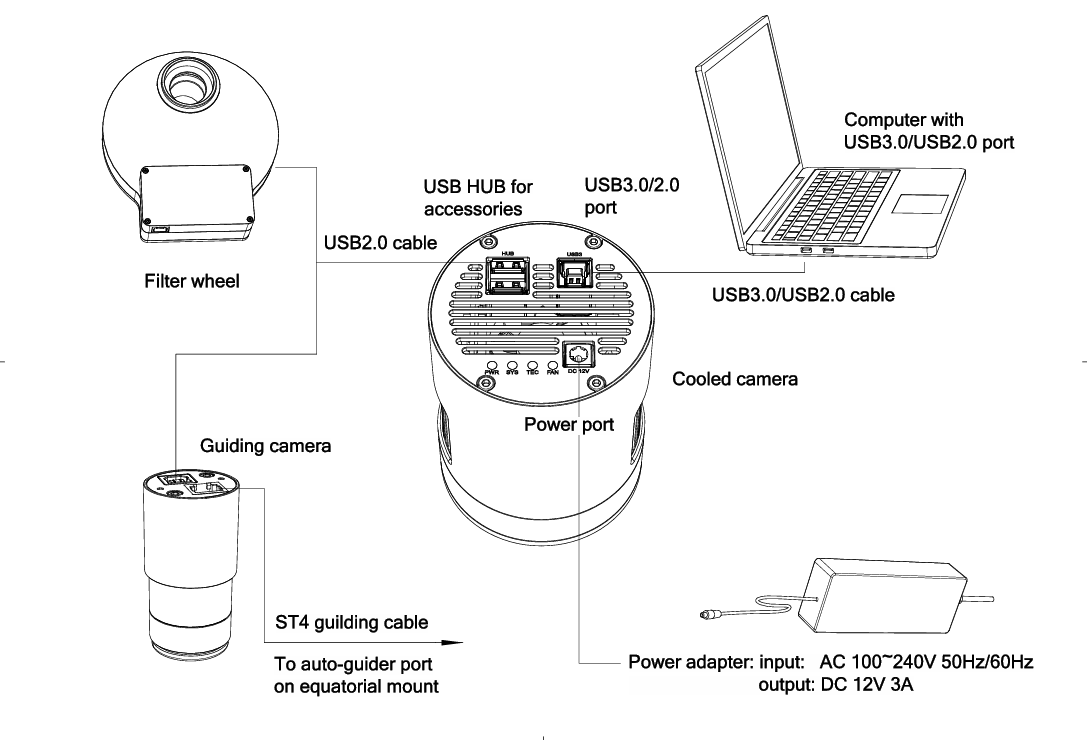

Electrical Connections
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.

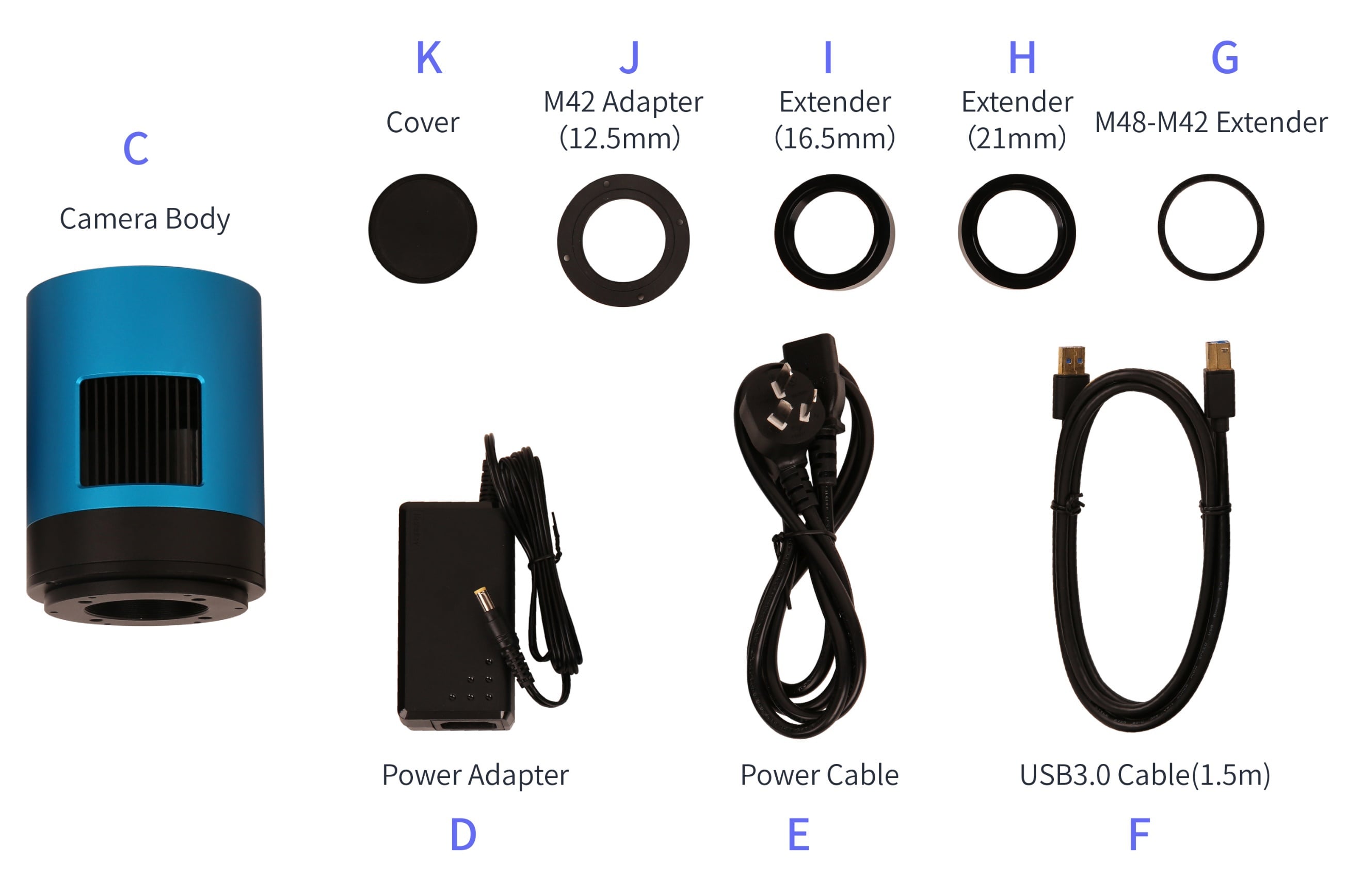

Lieferumfang
Standardlieferumfang:
ATR2110C camera body (M42×0.75 mount + 2" adapter)
Power adapter: AC 100-240V input, DC 12V 3.3A output
Stromkabel
High-Speed USB 3.0 A to B cable (1.5m)
M48-M42 extender 0mm
M42M-M42F extender 21mm
M48F-M42M extender 16.5mm
M42M adapter 12.5mm
Front cover
Auflagemaß Reference (Color Version)
ATR2110C ist eine gekühlte DSO-Kamera von ToupTek Astro für stabile Langzeitbelichtungen, niedrige Ausleserauschwerte und anspruchsvolle Deep-Sky-Astrofotografie.
